Малюнак 292. Зняцце і ўстаноўка тармазных калодак стаяначнага тормазу: 1 - тармазная калодка; 2 - зваротная спружына прываднага рычага; 3 - усталявальная шасцярня; 4 - прывадны рычаг
Для прац неабходзен згаданая вышэй прылада для здымання і ўсталёўкі спружын тармазных калодак. У адваротным выпадку можна зняць ступіцах задніх колаў, каб забяспечыць зручны доступ да калодак. На рысунку 292 паказаны дэталі знятых калодак. Ніжэй апісана зняцце калодак з аднаго боку, аднак пры выхадзе з ладу адной калодкі варта замяняць іх у камплекце абапал.
Пры зняцці тармазных калодак стаяначнага тормазу неабходна выканаць наступныя аперацыі:
- вывесці пярэдні трос стаяначнага тормазу з замацавання ва ўраўніцелі. Для гэтага адварочваць рэгулятар цягі, пакуль трос нельга будзе зняць;

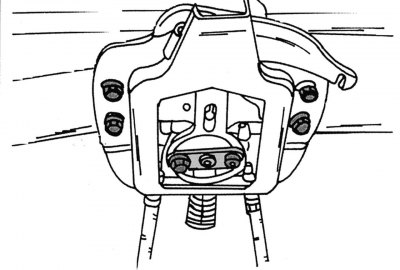

Малюнак 293. Месцазнаходжанне ўраўняльніка стаяначнага тормазу
- прыслабіць рэгулявальны эксцэнтрык ураўняльніка (малюнак 293) для паслаблення нацяжэння трасоў;
- зняць задні тармазны дыск, як апісана вышэй. Калі дыск не здымаецца, трэба яшчэ прыслабіць трос, адкруціўшы гайку рэгулятара ўраўняльніка;
- адвёрткай павярнуць установачную шасцярэньку 3 (гл. малюнак 292), як паказана, для максімальна магчымай звесткі калодак;
- вывесці трос стаяначнага тормазу з замка рычага 4 прывада;

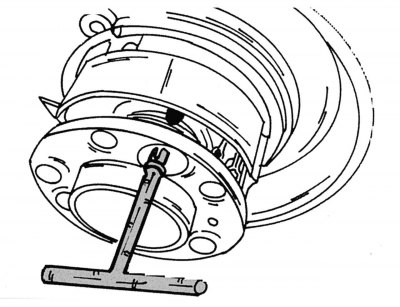

Малюнак 294. Зняцце зваротных спружын з дапамогай спецыяльнага здымніка
- усталяваць прыладу 112 589 09 061 00 (малюнак 294), сціснуць спружыну і павярнуць прыкладна на 90°, затым вывесці з зачаплення ў шчыце і зняць. Паварочваць спружыну варта датуль, пакуль яна не выйдзе з зачаплення. Таксама зняць спружыну другой калодкі. Вертыкальна ўсталяваную спружыну 2 (гл. малюнак 292) зняць такім жа спосабам, але здымнік усталёўваць зверху;
- шчыпцамі зняць ніжнюю зваротную спружыну;
- абедзве калодкі развесці знізу як мага шырэй, каб іх можна было правесці праз фланец задняй паўвосі. Установачная шасцярня пры гэтым выпадзе ці яе можна зняць загадзя.
Пры ўсталёўцы калодак трэба дзейнічаць наступным чынам:
- вырабіць пасту Molykote на працоўныя паверхні замка рычага прывада калодак;
- замацаваць штыфтам трос стаяначнага тормазу ў замку;
- на разьбу ўпора і цыліндрычную частку ўсталявальнай шасцярні вырабіць змазку працяглага дзеяння;
- сабраць рэгулявальны механізм і ўсталяваць яго ў крайняе становішча;
- увесці рэгулявальны механізм у калодкі так, як паказана на малюнку 292 (шасцярнёй ўніз);
- наперадзе ўсталяваць на калодку верхнюю зваротную спружыну;
- развесці ўнізе калодкі, прасунуць праз фланец задняй паўвосі і замацаваць у замку рычага;
- зачапіць збоку ў калодках націскныя спружыны;
- здымнікам (гл. малюнак 294) праз адтуліну ў фланцы сціснуць спружыну і, павярнуўшы на 90°, замацаваць у тармазным шчыце;
- кручком зачапіць вялікі вуш зваротнай спружыны і ўсунуць яе ў другую калодку;
- усталяваць тармазную кружэлку і суппорт;
- адрэгуляваць стаяначны тормаз.
