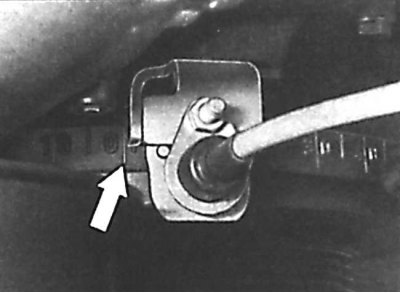

Сумяшчэнне пазнакі на шківе каленчатага вала / гасільніку крутильных ваганняў з краем кранштэйна мацавання датчыка кута павароту каленчатага вала

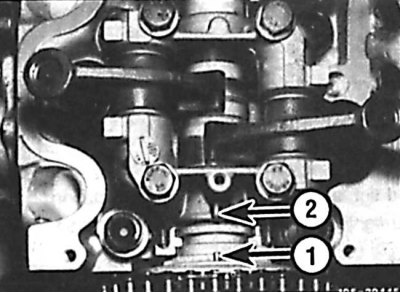

Сумяшчэнне штыфта (1) на фланцы размеркавальнага вала з рабром (2) на вечку падшыпніка размеркавальнага вала

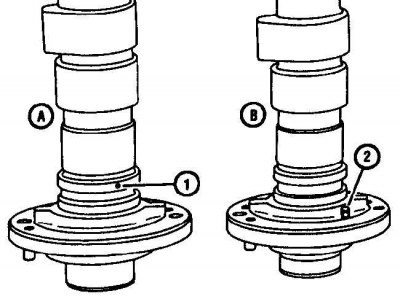

Размяшчэнне пазнак на размеркавальным вале для ўсталёўкі поршня першага цыліндру ў верхнюю мёртвую кропку
А – размеркавальны вал пазнейшых мадэляў з пазнакай у выглядзе адтуліны (1);
У – размеркавальны вал больш ранніх мадэляў з пазнакай у выглядзе штыфта (2)
1. Адзначце становішча клемы высакавольтнага провада першага цыліндру на вечку размеркавальніка.
2. Зніміце вечка галоўкі блока цыліндраў.
3. За ніт мацавання шківа каленчатага вала пракручвайце каленчаты вал рухавіка па гадзіннікавай стрэлцы, пакуль не сумяшчаюцца наступныя пазнакі з паказальнікамі (гл. мал. Сумяшчэнне пазнакі на шківе каленчатага вала / гасільніку крутильных ваганняў з краем кранштэйна мацавання датчыка кута павароту каленчатага вала, Сумяшчэнне штыфта на фланцы размеркавальнага вала з рабром на вечку падшыпніка размеркавальнага вала, Размяшчэнне меток мёртвую кропку):
- a - пазнака на шківе каленчатага вала / гасільніка крутильных ваганняў павінна сумясціцца з краем кранштэйна мацавання датчыка кута павароту каленчатага вала.
- b - штыфт на фланцы перадпакоя часткі размеркавальнага вала павінен сумясціцца з рабром на вечку падшыпніка размеркавальнага вала.
- c - ротар размеркавальніка запальвання павінен сумясціцца з кантактам высакавольтнага провада першага цыліндру.
