Увага! Пры ўсталёўцы вечка прываднага ланцуга неабходна выкарыстоўваць герметык, новую ўшчыльняльную пракладку і новае ўшчыльняльнае кольца круглага перасеку трубы астуджальнай вадкасці. Пажадана таксама вырабіць замену пярэдняга ўшчыльняльнага кольца размеркавальнага вала.
Зняцце

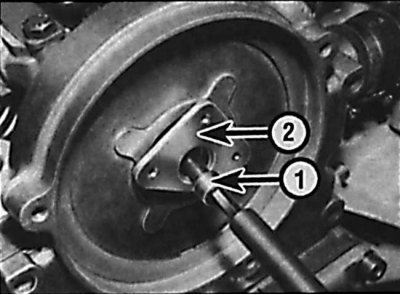

Адшрубоўванне цэнтральнага ніта (1) для здымання прывада ротара размеркавальніка (2)
1. Зніміце вечка галоўкі блока цыліндраў.
2. Націсніце фіксавальныя клямкі і зніміце кажух размеркавальніка запальвання. З вечка размеркавальніка запальвання зніміце цэнтральны высакавольтны провад, адкруціце тры шрубы, зніміце вечка размеркавальніка і перамесціце яе ў бок, не адлучаючы ад яе астатнія высакавольтныя правады.
3. Часткова зліце астуджальную вадкасць з сістэмы астуджэння.
4. Адлучыце шланг падачы астуджальнай вадкасці да ацяпляльніка з пярэдняга боку галоўкі блока цыліндраў.
5. Адкруціце ніты і зніміце трубу падачы астуджальнай вадкасці з вадзяной помпы.
6. Адкруціце тры шрубы і зніміце ротар размеркавальніка.
7. Адкруціце цэнтральны ніт і зніміце прывад ротара размеркавальніка (гл. мал. Адшрубоўванне цэнтральнага ніта для зняцця прывада ротара размеркавальніка). Зніміце пластыкавы кажух з пярэдняй і верхняй часткі крышкі прываднага ланцуга.
8. Адкруціце ніты мацавання верхняга вечка прываднага ланцуга і зніміце вечка. Верхняе вечка прываднага ланцуга ўсталёўваецца на герметык на накіроўвалыя штыфты.
9. Зніміце ўшчыльняльную пракладку з канаўкі ў верхняй частцы ніжняга вечка прываднага ланцуга.
Ўстаноўка

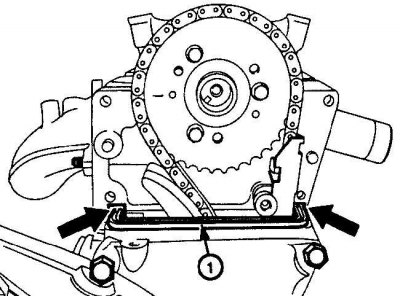

Месцы нанясення герметыка (стрэлкі) перад усталёўкай новай пракладкі (1) на ніжняе вечка прываднага ланцуга
1. Ачысціце спалучаныя паверхні вечка прываднага ланцуга і галоўкі блока цыліндраў ад рэштак герметыка.
2. Заменіце ўшчыльняльнае кольца размеркавальнага вала ў верхнім вечку прываднага ланцуга.
3. Выкарыстоўваючы лязо адвёрткі, выміце старое ўшчыльняльнае кольца з верхняга вечка прываднага ланцуга.
4. Ачысціце гняздо для ўсталёўкі ўшчыльняльнага кольца. Усталюеце новае ўшчыльняльнае кольца ў гняздо так, каб кантавая паверхня ўшчыльняльнага кольца знаходзілася на адным узроўні з паверхняй вечка прываднага ланцуга.
5. Для абароны працоўных беражкоў новага ўшчыльняльнага кольца ад пашкоджання пры ім усталёўцы абматайце ліпкай стужкай тарэц размеркавальнага вала.
6. Вырабіце пласт герметыка ў месца злучэння верхняй часткі ніжняга вечка прываднага ланцуга з галоўкай блока цыліндраў (гл. мал. Месцы нанясення герметыка перад усталёўкай новай пракладкі на ніжняе вечка прываднага ланцуга). Усталюеце новую пракладку ў пазу ў верхняй частцы ніжняга вечка прываднага ланцуга.
7. Вырабіце тонкі пласт герметыка на спалучаныя паверхні галоўкі блока цыліндраў і верхняга вечка прываднага ланцуга.
8. Вышмаруйце працоўныя беражкі ўшчыльняльнага кольца размеркавальнага вала чыстым маторным маслам і ўсталюеце верхняе вечка прываднага ланцуга. Замацуеце вечка нітамі, зацягнуўшы іх патрабаваным момантам.
9. Зніміце ліпкую стужку з тарца размеркавальнага вала.
10. Пры наяўнасці ўсталюеце пярэдні і верхні кажухі на вечка прываднага ланцуга. Усталюеце прывад ротара размеркавальніка. Пры гэтым выступ на размеркавальным вале павінен увайсці ў канаўку ва ўтулцы прывада. Укруціце цэнтральны ніт мацавання прывада ротара размеркавальніка і зацягніце яго патрабаваным момантам.
11. Усталюеце ротар размеркавальніка і замацуеце яго шрубамі.
12. Усталюеце новае ўшчыльняльнае кольца круглага перасеку на трубу падачы астуджальнай вадкасці, усталюеце трубу на вадзяную помпу і замацуеце нітамі.
13. Апраніце на трубу шланг астуджальнай вадкасці.
14. Усталюеце вечка размеркавальніка запальвання і падлучыце да яе цэнтральны высакавольтны провад.
15. Усталюеце вечка галоўкі блока цыліндраў.
16. Заліце астуджальную вадкасць у сістэму астуджэння.
