Зняцце і ўстаноўка вечка ланцуга прывада ГРМ (Mercedes-Benz S-Class W140)

Дэталі ўстаноўкі вечка ланцуга прывада ГРМ
16 - Гайка; 93, 101, 213, 217 - Кранштэйны; 94 - Паветраная помпа; 96 - Вечка ланцуга прывада ГРМ; 96a - Пальцы; 100 - Датчык ВМТ; 210 - Шків муфты вентылятара; 273 - Шкіў помпы сістэмы астуджэння; 284 - Шків помпы ўзмацняльніка рулявога кіравання; 326 - Генератар

Зняцце

Ніты мацавання шківаў прывада дапаможных агрэгатаў
210 - Шкив муфты прывада вентылятара
273 - Шків прывада вадзяной помпы
284 - Шків прывада рулявой помпы

1. Адлучыце адмоўны провад ад батарэі.

2. Зніміце паветраны фільтр.

3. Адкруціце ніжні ахоўны шчыток рухавіка.

4. Зніміце муфту вентылятара.

5. Прыслабце балты мацавання шківаў.

6. Зніміце рамень прывада генератара.

7. Адкруціце ніты мацавання шківаў (стрэлка) і зніміце шківы муфты вентылятара (210), помпы сістэмы астуджэння (273) і помпы ўзмацняльніка рулявога кіравання (284).

8. Зніміце шкіў каленчатага вала рухавіка.

9. Адкрыйце вечка радыятара сістэмы астуджэння.

10. Пазначце становішча зорачак размеркавальных валаў адносна ланцуга прывада ГРМ.

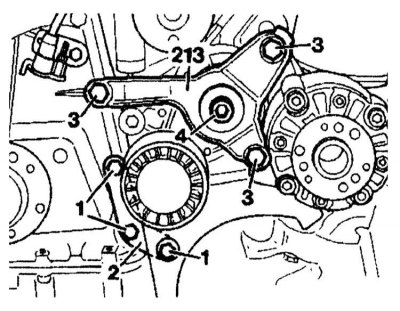

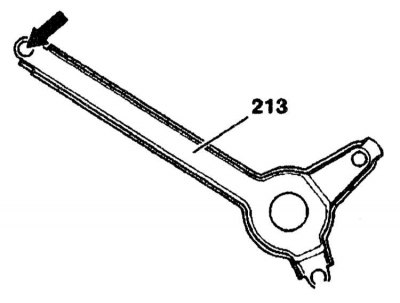

11. Прыслабце і адкруціце балты (3) і (4). Зніміце кранштэйны (213). Адкруціце ніт (1) мацавання кранштэйна (213) да камбінаванага кранштэйна. Вышмаруйце герметыкам 002 989 45 20 пярэднія і заднія адтуліны (стрэлка) кранштэйна (213).

11. Прыслабце і адкруціце балты (3) і (4). Зніміце кранштэйны (213). Адкруціце ніт (1) мацавання…

12. Адкруціце помпу падачы паветра ад кранштэйна. 13. Адкруціце балты (214) і (214a) і зніміце кранштэйны вентылятара (217). Адкруціце гайку (99). Зніміце датчык ВМТ (100) разам з праводкай і замацуеце яго ўзбоч.

14. Адлучыце правады ад генератара. Адкруціце балты і зніміце генератар разам з кранштэйнам.

15. Адкруціце ніты мацавання вечка ланцуга прывада ГРМ да паддона.

16. Зніміце вечка ланцуга прывада ГРМ разам з кранштэйнам датчыка ВМТ

17. Пратрыце ўшчыльняльныя паверхні блока цыліндраў і вечкі ланцуга прывада ГРМ.

[Поўны артыкул даступны на рэсурсе MERCEDESMAN.ru]

Ўстаноўка

Устаноўка вырабляецца ў парадку, зваротным зняцці. Вечка ланцуга прывада ГРМ усталёўваецца на два пальцы доўгай 6 мм. Не пашкодзіце пракладку паддона. Першым чынам, зацягніце ніты мацавання вечка ланцугі прывада ГРМ да паддона.
