Зняцце

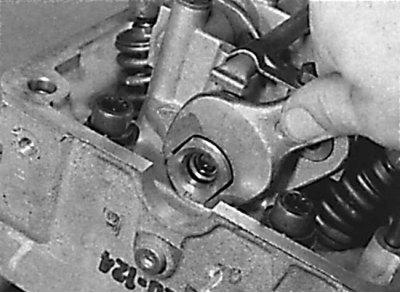

Фіксацыя гаечным ключом размеркавальнага вала ад пракручвання за фаску на задняй частцы размеркавальнага вала

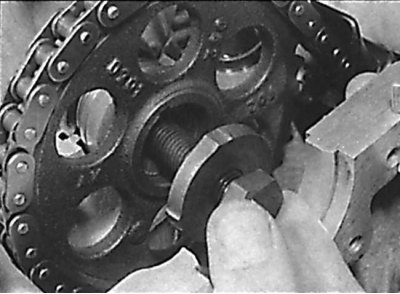

Адшрубоўванне ніта мацавання зорачкі размеркавальнага вала

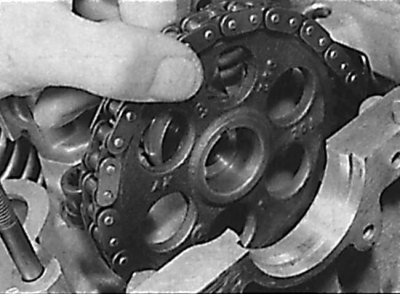

Зняцце зорачкі з размеркавальнага вала
1. Зніміце паветраны фільтр.
2. Зніміце крыльчатку вентылятара і кажух вентылятара радыятара.
3. Пры наяўнасці зніміце помпу сістэмы самовыравнивающейся задняй падвескі і перамесціце яго ў бок, не адлучаючы ад яго шлангі.
4. Зніміце вечка галоўкі блока цыліндраў.
5. Праверніце каленчаты вал рухавіка і ўсталюеце поршань першага цыліндру ў верхнюю мёртвую кропку. Праверце, што ўсе ўсталявальныя пазнакі сумясціліся з паказальнікамі.
6. Зніміце механізм нацяжэння прываднага ланцуга.
7. Выкарыстоўваючы фарбу, вырабіце пазнаку сумяшчэння на зорачку размеркавальнага вала і звяно прываднага ланцуга.
8. Гаечным ключом зафіксуйце размеркавальны вал ад пракручвання за фаску ў задняй частцы размеркавальнага вала і адкруціце ніт мацавання зорачкі размеркавальнага вала (гл. мал. Фіксацыя гаечным ключом размеркавальнага вала ад проворачивания за фаску на задняй частцы размеркавальнага вала, Отвинчивание ніта мацавання зорачкі размеркавальнага вала).
9. Зніміце зорачку з размеркавальнага вала і выміце яе з прываднага ланцуга. Пры гэтым падтрымлівайце ланцуг у стала нацягнутым становішчы для таго, каб яна не знялася са зорачкі прамежкавага вала ці каленчатага вала (гл. мал. Зняцце зорачкі з размеркавальнага вала).
10. Зніміце з размеркавальнага вала сегментную шпонку.
Праверка
1. Праверце стан зуб'яў на зорачцы. Зуб'і на зорачцы маюць сіметрычную форму і ў выпадку выпрацоўкі з аднаго боку зуб'яў зорачку неабходна замяніць.
Ўстаноўка
1. Усталюеце сегментную шпонку ў пазу размеркавальнага вала.
2. Праверце, што ўсталявальныя пазнакі размеркавальнага і каленчатага валаў сумешчаны з паказальнікамі. Пры ўсталёўцы новай зорачкі вырабіце на яе пазнаку ў тым жа месцы, што і на старой зорачцы.
3. Устаўце зорачку ў ланцуг у адпаведнасці з раней нанесенымі пазнакамі.
4. Усталюеце зорачку на размеркавальны вал. На мадэлях з аднарадным ланцугом выступ ступицы зорачкі павінен быць накіраваны да размеркавальнага вала, а на мадэлях з двухрадковым ланцугом выгнуты бок зорачкі павінна быць накіравана да размеркавальнага вала.
5. Зафіксуйце размеркавальны вал ад проворачивания і ўкруціце ніт мацавання зорачкі, зацягнуўшы яго патрабаваным момантам.
6. Усталюеце механізм нацяжэння прываднага ланцуга.
7. За ніт шківа каленчатага вала правярніце каленчаты вал рухавіка на два поўных абарачэння і праверце, што ўсе ўсталявальныя пазнакі сумясціліся з паказальнікамі. У адваротным выпадку зніміце зорачку з размеркавальнага вала і перамесціце ланцуг на адзін зуб зорачкі.
8. Усталюеце вечка галоўкі блока цыліндраў.
9. Усталюеце помпу сістэмы самовыравнивающейся задняй падвескі.
10.Усталюеце крыльчатку вентылятара і кажух.
11. Усталюеце паветраны фільтр.
