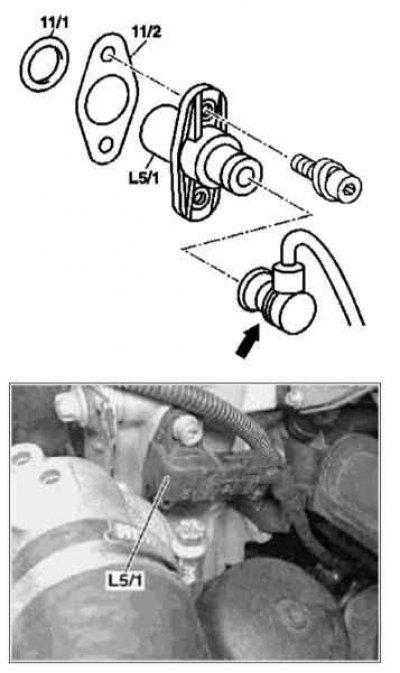

Дэталі ўстаноўкі датчыка CMP рухавіка серыі 111
11/1 - Ушчыльняльнае кольца
11/2 — Рэгулявальная пракладка
L5/1 - Датчык CMP

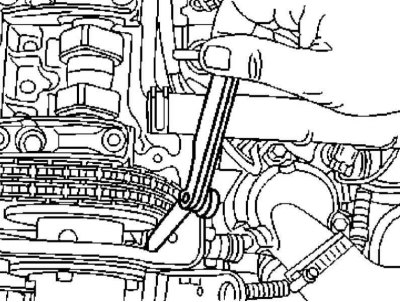

Рэгуляванне датчыка CMP пры дапамозе маца лязовага тыпу
1. Дэталі ўсталёўкі шпулек запальвання дызельнага рухавіка серыі 612 паказаны на ілюстрацыі, - не забудзьцеся замяніць ушчыльняльнае кольца (11/1).
2. Пасля замены датчыка CMP (L5/1) неабходна вырабіць усталёўку зазору размеркавальнага вала: правярніце каленчаты вал такім чынам, каб сегмент зорачкі размеркавальнага вала апынуўся насупраць датчыка і пры дапамозе маца лязовага тыпу вымерайце зазор паміж сегментам зорачкі і датчыкам, - патрабаванае значэнне складае 0.5 мм, у выпадку неабходнасці зрабіце адпаведную карэкціроўку шляхам падбору рэгулявальнай пракладкі (11/2): 0.1÷1.0 мм.
