Зорачка каленчатага вала — зняцце, праверка і ўстаноўка

0

Зняцце



Зняцце муфту прывада алейнай помпы з каленчатага вала





1. Зніміце вечка прываднага ланцуга.

2. Выкарыстоўваючы фарбу, вырабіце пазнаку сумяшчэння на зорачку каленчатага вала і звяно прываднага ланцуга.

3. Зніміце зорачку размеркавальнага вала.

4. На пазнейшых рухавіках зніміце чаравік механізму нацяжэння прываднага ланцуга для таго, каб можна было зняць ланцуг са зорачкі каленчатага вала.

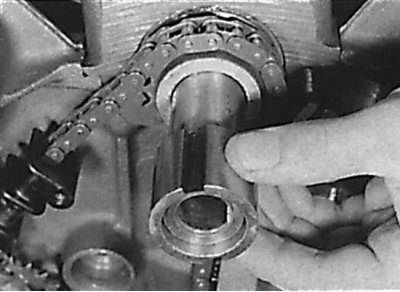

5. Зніміце муфту прывада алейнай помпы з пярэдняга канца каленчатага вала (гл. малюнак).

6. Зніміце прывадны ланцуг са зорачкі каленчатага вала.

7. Выкарыстоўваючы здымнік, зніміце зорачку з пярэдняга канца каленчатага вала.

8. Пры наяўнасці зніміце сегментную шпонку.

Праверка



1. Праверце стан зуб'яў на зорачцы. Зуб'і на зорачцы маюць сіметрычную форму і пры наяўнасці выпрацоўкі на зубьях зорачку неабходна замяніць.

Ўстаноўка



1. Усталюеце ў пазу каленчатага вала сегментную шпонку.

2. Пры ўсталёўцы новай зорачкі каленчатага вала вырабіце на яе пазнаку на тым жа месцы, што і на старой зорачцы.

3. Сумясціце пазу на зорачцы з сегментнай шпонкай і ўсталюеце зорачку на каленчаты вал. Пры ўсталёўцы зорачкі можна выкарыстоўваць трубчастую апраўку і малаток.


4. Усталюеце муфту прывада алейнай помпы.

5. Апраніце прывадны ланцуг на зорачку каленчатага вала ў адпаведнасці з раней нанесенымі пазнакамі.

6. Пры наяўнасці ўсталюеце чаравік механізму нацяжэння прываднага ланцуга.

7. Усталюеце зорачку размеркавальнага вала.

8. Усталюеце вечка прываднага ланцуга.
