Премахване
1. Разкачете отрицателния кабел от акумулатора.
2. Свалете генератора и го закрепете отстрани, без да разкачате окабеляването.
3. Махнете натяжное устройство 13 в събирането на (вижте фигура 2.10). Обтегачът е показан на фигурата 2.10.

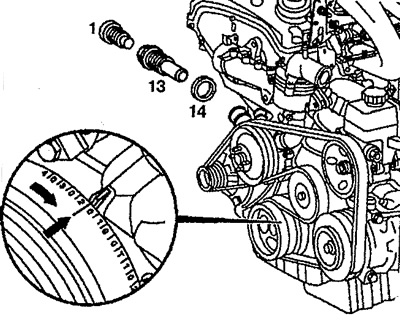

Фигура 2.10. Обтегач на верижното задвижване:
1. Тягова част,
13. Обтегач,
14. Ограничител.
Инсталация
4. Монтирайте обтегача 13, генератора, свържете отрицателния кабел към акумулатора.

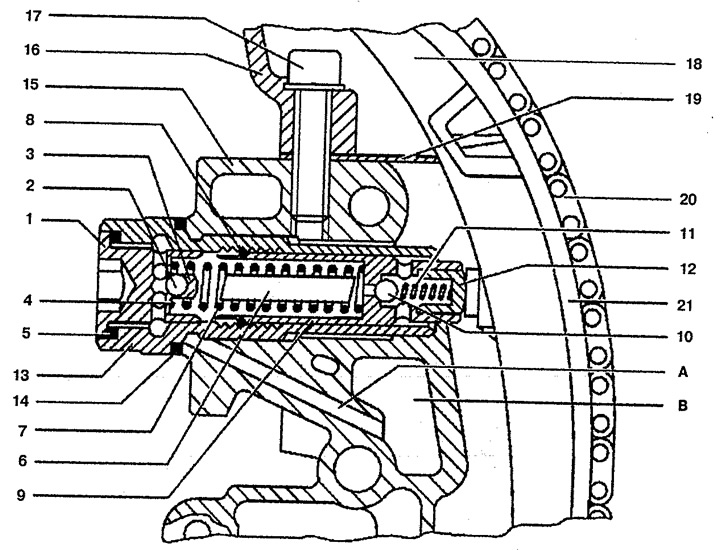

Фигура 2.11. Разрез на обтегача на верижното задвижване:
1. Тягова част,
2. Сферичен възвратен клапан,
3. Водач на топката,
4, 7, 11. Притискаща пружина,
5, 14. Ограничител,
6. Пръст,
8. Пружинна ключалка,
9, 17. Болт,
10. Сферичен клапан за управление,
12. Стъкло,
13. Корпус на обтегача,
15. Капак на верижното задвижване,
16. Цилиндрова глава,
18. Лост за опъване,
19. Гарнитура на цилиндровата глава,
20. Верига,
21. Пластмасова част на лоста за опъване.
A. Маслопровод за смазване на обтегача,
Б. Картер за обтегача.
