Премахване
1. Свалете капака 1 от главата на цилиндъра (вижте фигура 2.12).

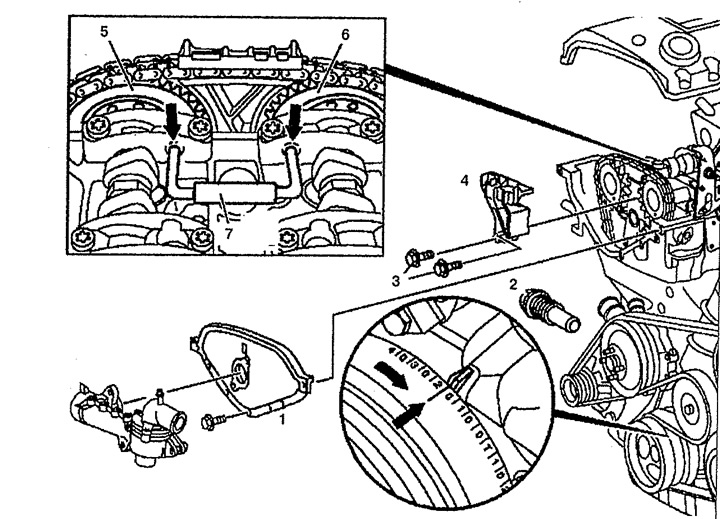

Фигура 2.12. Плъзгащ се лост на верижното задвижване:
1. Капак,
2. Обтегач на веригата,
3. Болт с уплътнение,
4. Плъзгащ се лост,
5. Ролка на всмукателния разпределителен вал,
6. Ролка на изпускателния разпределителен вал,
7. Заключващ пръст.
2. Поставете буталото на първия цилиндър в позиция 20° след горната смърт.
3. Заключете разпределителните валове с блокиращия щифт 7 (стрелки).
4. Свалете обтегача на веригата 2.
5. Свалете плъзгащия се лост 4.
Инсталация
6. Монтажът се извършва в обратен ред на демонтирането.
