Премахване
1. Свалете съединителя (при автомобили с ръчна скоростна кутия) или ГТР (при автомобили с автоматична скоростна кутия).
2. Извадете сензора за положение на коляновия вал B15 от капака на ангренажния ремък с 8 мм (фигура 3.22).
3. Монтирайте заключващото устройство 3 на капака на ангренажния ремък.
(Информация, копирана от уебсайта MercedesMan.ru)
4. Развийте 2-та болта за закрепване на маховика.
5. Завийте центриращите пуансони 4 в два противоположни резбовани отвора.
6. Отстранете заключващото устройство 3.
7. Извадете маховика 1 от центриращите пуансони 4.
8. Проверете монтажните болтове на маховика 2. Диаметър на резбата: M14x1.5. Дължина на новия болт: 60.0 мм. Допустима дължина: 61.0 мм.
9. Проверете зацепващата повърхност на маховика 1.
10. Проверете маховика за повреди и износване.
11. Проверете зъбния венец на маховика.
Инсталация
12. Монтажът се извършва в обратен ред на демонтирането.

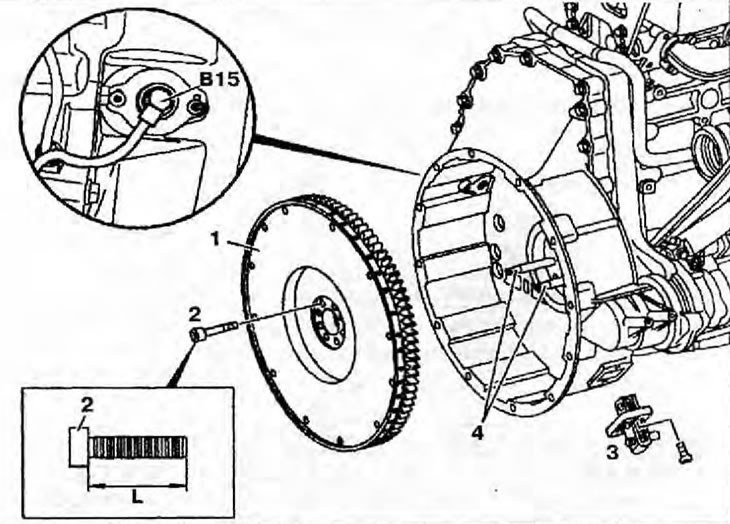

Фигура 3.22. Маховик: 1 - Маховик; 2 - Болт за монтаж на маховика; 3 - Заключващо устройство; 4 - Центриращи пуансони; B15 - Сензор за положение на коляновия вал; L - Дължина на болта.
