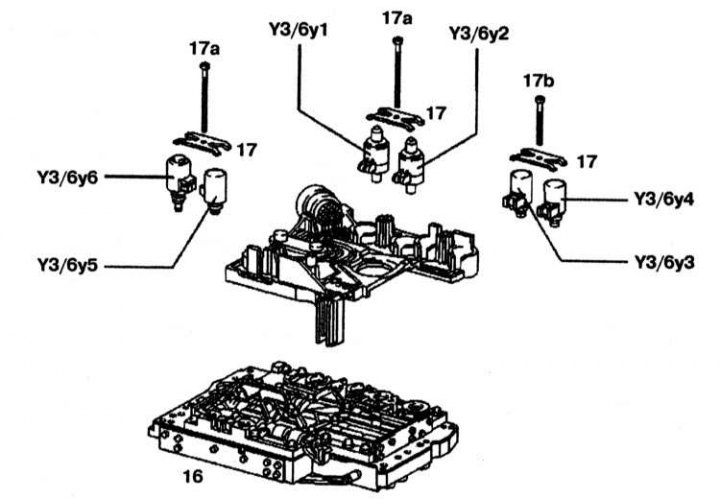

16 - Плоча за превключване на скоростите; 17 - Крепежни елементи; 17a, 17b - Болтове; Y3/6 - Електрохидравличен блок за управление; Y3/6/y1 - Електромагнитен клапан за регулиране на налягането; Y3/6/y2 - Електромагнитен клапан за управление на налягането при превключване; Y3/6/y3 - Електромагнитен клапан за 1-2 и 4-5 скорости; Y3/6/y4 - електромагнитен клапан за смяна на предавки 3-4; Y3/6/y5 - електромагнитен клапан за смяна на предавки 2-3; Y3/6/y6 - Електромагнитен клапан за блокиране на преобразувателя на въртящия момент
Разглобяване
1. Свалете капаците от електрохидравличния блок за управление.
2. Развийте болтовете 17a и 17b и отстранете скобите 17.
3. С помощта на клещи отстранете всички електромагнитни клапани Y3/6/y1- Y3/6/y6 от плоча 16.
4. Отстранете електрохидравличния блок Y3/6 от плоча 16. За да премахнете електрохидравличния блок Y3/6, е необходимо да натиснете скобите на реброто на твърдостта на сензора за температура на трансмисионната течност.
Сглобяване
Сглобяването се извършва в ред, обратен на разглобяването.
