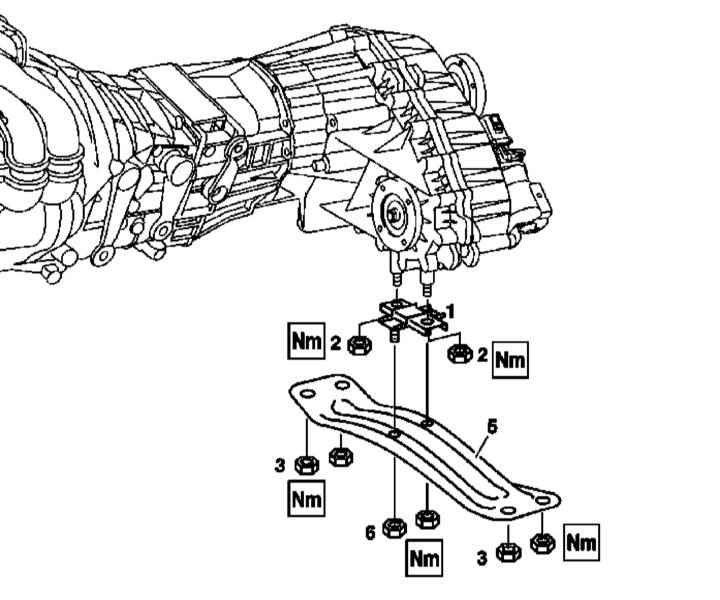

Подробности за монтажа на опората на задното окачване на силовия агрегат (всички модели)
1. Подробности за монтиране на стойката на задното окачване на силовия агрегат на модели, оборудвани с двигател от серия 111, са показани на илюстрацията, която включва всички препратки, намерени в текста.
2. Подкрепете двигателя.
3. Отстранете задната напречна греда на площадката на силовия агрегат (5).
4. Свалете опорната подложка на окачването на силовия блок (1).
5. Монтажът се извършва в обратен ред.
Предни опори

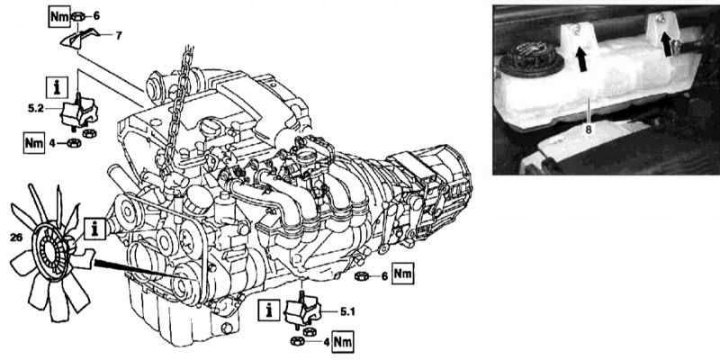

Подробности за монтаж на опорите на предното окачване на силовия агрегат (модели, оборудвани с двигател от серия 111)
1. Подробности за монтажа на опорите на предното окачване на силовия агрегат на модели, оборудвани с двигател от серия 111, са показани на илюстрацията, която включва всички препратки, намерени в текста.
2. Изпразнете охладителната система (вижте глава Рутинна грижа и поддръжка).
3. Свалете разширителния съд (8) на охладителната система.
4. Отстранете модула на вентилатора за охлаждане на вискосъединителя.
5. Отстранете болтовете, закрепващи предните опори (5.1 и 5.2) на окачването на силовия блок към рамата на автомобила.
6. Свържете лебедка към двигателя.
7. Закачете захранващия блок и отстранете предните опорни възглавници (5.1 и 5.2).
8. Монтажът се извършва в обратен ред.
Забележка. Лявата опорна възглавница е маркирана отпред със синя маркировка, дясната със зелена маркировка.
М112
Задна опора
Дизайнът и местоположението на задната стойка за задвижване са същите като описаните по-горе за моделите, оборудвани с двигател от серия 111.
Предни опори
Подробности за монтаж на опорите на предното окачване на силовия агрегат (модели, оборудвани с двигатели от серия 112)
1. Подробности за монтажа на опорите на предното окачване на силовия агрегат на модели, оборудвани с двигател от серия 112, са показани на илюстрацията, която включва всички препратки, намерени в текста.
2. Изключете отрицателния кабел от акумулатора.
3. Свалете предпазните фиксатори на арката на колелото (1).
4. Свалете капака на двигателя.
5. Свалете въздушния филтър (2).
6. Свалете модула на вентилатора за охлаждане на вискосъединителя.
7. Отстранете термичния екран (3) на монтажния блок на предпазителя и релето.
8. Освободете гайките (4), закрепващи опорите (5).
9. Свържете лебедка към двигателя.
10. Разхлабете гайките (6) и отстранете защитните екрани на опорните подложки (7).
11. Окачете двигателя и отстранете опорните възглавници (5).
12. Монтажът се извършва в обратен ред.
Лява странична опора
Подробности за монтаж на лявата странична опора на окачването на силовия агрегат (модели, оборудвани с двигатели от серия 112)
1 - AC/V компресор
2 - Поддръжка на захранващия блок
3 - Болт
1. Подробности за монтажа на лявата странична опора на окачването на силовия агрегат на модели, оборудвани с двигател от серия 112, са показани на илюстрацията, която включва всички препратки, намерени в текста.
2. Отстранете предните опори на двигателя (вижте по-горе).
3. Свалете спомагателния задвижващ ремък (вижте глава Двигател).
4. Свалете AC компресора (1).
5. Развийте лявата опора (2) от картера на двигателя и я извадете от автомобила.
6. Монтажът се извършва в обратен ред.
Дясна странична опора

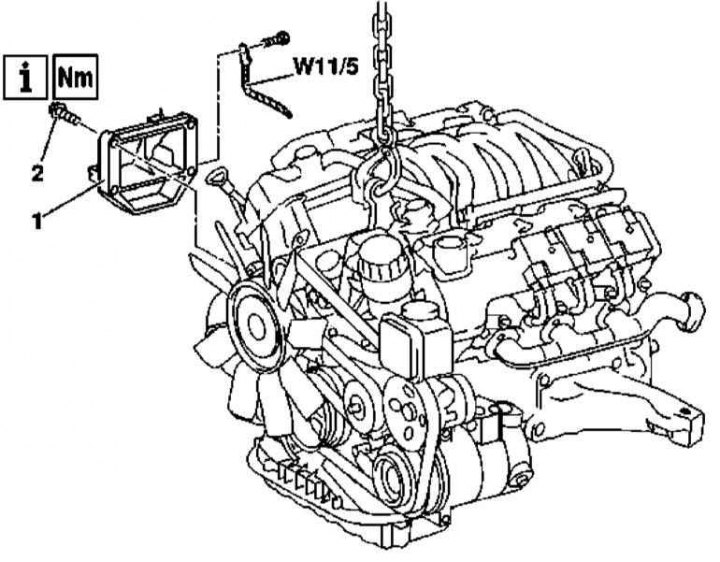

Подробности за монтаж на дясната странична опора на окачването на силовия агрегат (модели, оборудвани с двигатели от серия 112)
1 - Поддръжка на захранващия блок
2 - Болтове
W11/5 — Шина за заземяване на двигател/тяло
1. Подробности за монтажа на дясната странична опора на окачването на силовия агрегат на модели, оборудвани с двигател от серия 112, са показани на илюстрацията, която включва всички препратки, намерени в текста.
2. Отстранете предните опори на двигателя (вижте по-горе).
3. Развинтете заземителната шина W11/5 от двигателя.
4. Развийте дясната опора (1) от картера на двигателя и я извадете от автомобила.
5. Монтажът се извършва в обратен ред.
М113
Задна опора
Дизайнът и местоположението на задната стойка за задвижване са същите като описаните по-горе за моделите, оборудвани с двигател от серия 111.
Предни и странични опори

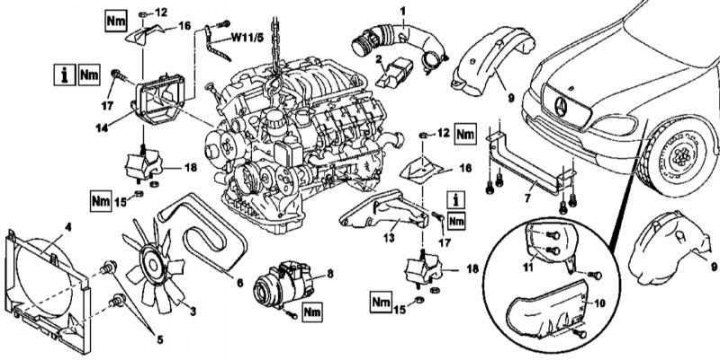

Подробности за монтаж на опорите на предното окачване на силовия агрегат (модели, оборудвани с двигатели от серия 113)
1 - Свързваща втулка; 2 - Резонатор; 3 - Монтаж на вентилатор с виско съединител; 4 - Кожух на вентилатора; 5 - Болтове на корпуса на вентилатора; 6 - Допълнителен задвижващ ремък; 7 - Въздушна преграда; 8 - AC/V компресор; 9 - Шкафчета; 10 - Дефлектори; 11 - Термичен щит; 12 - Ядки; 13 - Лява странична опора; 14 - Дясна странична опора; 15 - Ядки; 16 - Протектори за въздушни възглавници; 17 - Монтажни болтове; 18 - Предни опорни възглавници; W11/5 - Шина за заземяване на двигател/купе
1. Подробности за монтажа на предното и страничното окачване на силовия агрегат на модели, оборудвани с двигател от серия 113, са показани на илюстрацията, която включва всички препратки, намерени в текста.
2. Процедурата за изпълнение е почти идентична с описаната по-горе за модели, оборудвани с двигатели от серия 112.
