Диаграма на верижно задвижване на газоразпределителен механизъм (GRM) и етапи на процедурата за инсталиране на времето на клапана.

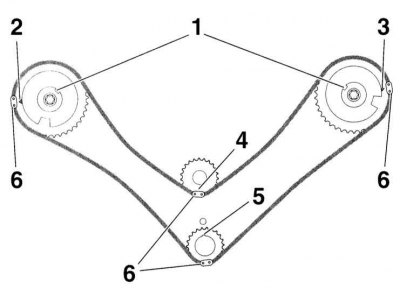

Монтажната позиция на разпределителните валове е "40° след ГМТ на буталото на първия цилиндър." И четирите медни пластини на веригата съвпадат едновременно с маркировките на зъбното колело.
1 - Жлеб в разпределителния вал; 2 - Маркировка на дясното зъбно колело на разпределителния вал; 3 - Маркировка на лявото зъбно колело на разпределителния вал; 4 - Маркирайте зъбното колело на балансиращия вал; 5 - Жлеб в коляновия вал; 6 - Медна плоча
Специални инструменти:
- Капачка за фиксиране на разпределителния вал - No 112589054000.
- Ключ за фиксиране на разпределителен вал - No 112589000100.
- Ключът за болта на зъбното колело на разпределителния вал е № 112589010300.
- Устройство за фиксиране на ляв разпределителен вал - No 112589013200.
- Устройство за фиксиране на десен разпределителен вал - No 112589003200.
- Устройство за фиксиране на шайба на коляновия вал - No 112589004000.
- Фиксатор на маховик - No 112589034000.
- Комплект за разделяне на звената на газоразпределителната верига - № 602589024000.
- Сепаратор за газова верига (арт. 1) - № 602589023300.
- Сепаратор на газови вериги (елемент 2) - № 602589056300.
- Сепаратор за газова верига (арт. 3) - № 602589056301.
- Устройство за свързване на верижни звена - № 602589003900.
- Комплект матрици за свързване на верижни звена - № 103589016300.
- Кутия за инструменти - No 602589009800.
- Приспособления за закрепване на веригата към зъбни колела на разпределителен вал - № 112589044000.
- Държач на ролка на виско съединителя - № 113589004000.
- Ключ за закрепване на виско съединителя - № 113589000100.
Общи предпазни мерки
1. Изключете отрицателния кабел от акумулатора.
2. Отстранете запалителните свещи, за да улесните въртенето на двигателя.
3. Освен ако не е посочено друго, завъртете двигателя в нормална посока.
4. Запознайте се с изискванията за въртящ момент за резбови съединения.
5. Ако има такъв, маркирайте позицията на CKP сензора, преди да го отстраните.
6. Не въртете коляновия вал с помощта на зъбни колела или устройства за задвижване на разпределителния вал.
7. Не въртете коляновия и разпределителния вал със свалена ангренажна верига.

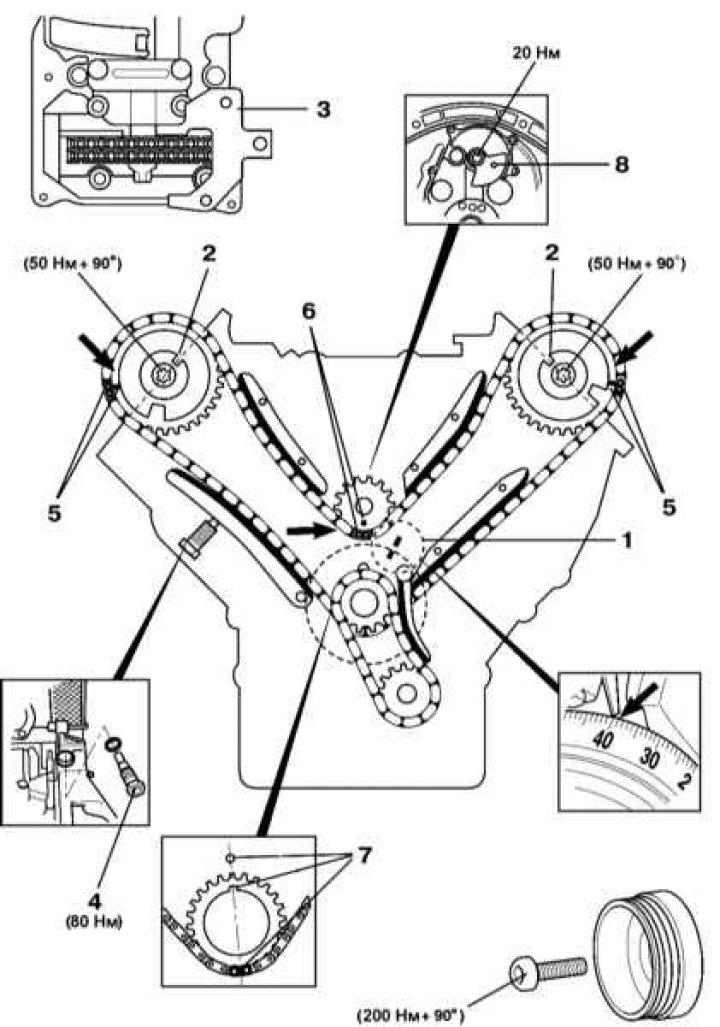

Процедури за настройка на времето на клапана
1. Преместете буталото на първия цилиндър [1] до позиция 40° след TDC.
2. Уверете се, че успоредните канали на двата разпределителни вала са правилно подравнени с разреза на главата на цилиндъра [2].
3. Монтирайте заключващи устройства [3] на разпределителните валове.
4. Проверете дали маркировките за подравняване на балансиращия вал [4] са правилно позиционирани.
5. Преди извършване на ремонтни процедури, отстранете обтегача [5].
Забележка. Чрез настройване на буталото на първия цилиндър на позиция 40° след TDC, разпределителните валове могат да се въртят без риск клапаните да докоснат главите на буталата.
6. Когато сглобявате, преместете буталото на първия цилиндър до позиция 40° след ГМТ и се уверете, че помеднените звена на веригата са подравнени с:
- Маркировки за подравняване на зъбните колела на двата разпределителни вала [6];
- Със съответстваща маркировка на зъбното колело на балансиращия вал [7];
- С ключ и маркировка за синхронизация на коляновия вал [8].
Забележка. След като инсталацията приключи, подравняването на помеднените звена на веригата трябва да се извършва на всеки четиринадесето завъртане.
Подмяна на газоразпределителната верига
1. Отстранете десния възел на кобилицата на разпределителния вал заедно с лагерните капачки;
2. Без да затягате крепежните елементи, монтирайте фиксиращия капак на разпределителния вал [9] (инструмент № 112589054000);
3. Инсталирайте инструментите за фиксиране на веригата върху зъбните колела на разпределителния вал (инструмент № 112589044000);
4. Използвайки инструментите от списъка по-горе, свържете новата верига към старата от десния бряг на цилиндрите - за да поставите веригата върху зъбните колела, завъртете коляновия вал.
Забележка. Болтове за закрепване на осите на кобилицата (M7 x 84 mm) не може да се използва повторно и трябва да се смени.
Балансиращият вал се отстранява в следния ред:
1. Поставете подходящ фиксиращ прът срещу противотежестта на шийката на задния вал [11];
2. Развийте монтажния болт и отстранете противотежестта;
3. От предната страна отстранете балансиращия вал;
4. След приключване на ремонтните дейности монтирайте обтегача.
5. По време на процеса на сглобяване не забравяйте да смажете централния болт на шайбата на коляновия вал.
Забележка. Не блокирайте маховика/задвижващата плоча, когато сваляте/монтирате болта на шайбата на коляновия вал.
