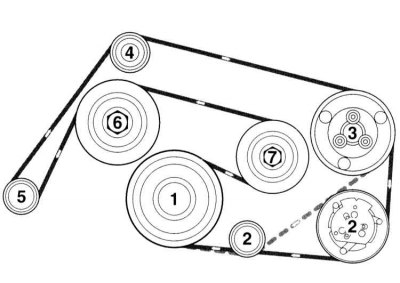

Диаграма за прокарване на клиновия ремък. Двигател 112
1 - Колянов вал; 2 - Отклоняваща ролка 1 или компресор; 3 - Помпа на сервоуправление; 4 - Отклоняваща ролка; 2, 5 - Генератор; 6 - Помпа на охлаждащата течност; 7 - Опъваща ролка
Премахване
1. Освободете напрежението на клиновия ремък.
2. Версия 1: Поставете ключ Torx върху централния винт на опъващата ролка.
3. Версия 2: Поставете шестостенен ключ върху опъващата ролка.
4. Наклонете обтегача в посока, обратна на часовниковата стрелка, и я закрепете със застопоряващ щифт с диаметър 5 mm. За да направите това, вкарайте заключващия щифт през отвора в обтегача.
Монтиране
1. Поставете клиновия ремък, като започнете от обтягащата ролка. След това поставете колана в съответствие с номерацията, показана на фигурата.
2. Завъртете опъващата ролка леко обратно на часовниковата стрелка и отстранете заключващия щифт. След това бавно завъртете опъващата ролка по посока на часовниковата стрелка, като се уверите, че коланът е позициониран правилно върху ролките.
