2.0 L дизелов двигател
Дизелов двигател 2.2/2.5л

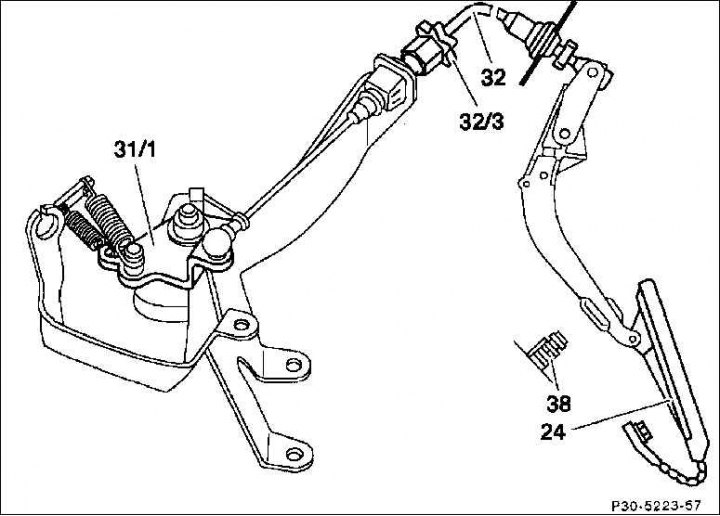

24. Педал на газта; 31/1. Водещо рамо; 32. Жило за управление на газта; 32/3. Инсталационен болт; 38. Ограничител на лоста на газта
Проверете лоста за регулиране, свързващия прът и кабела за управление на дросела за лесно движение и повреда. Сменете повредените части.

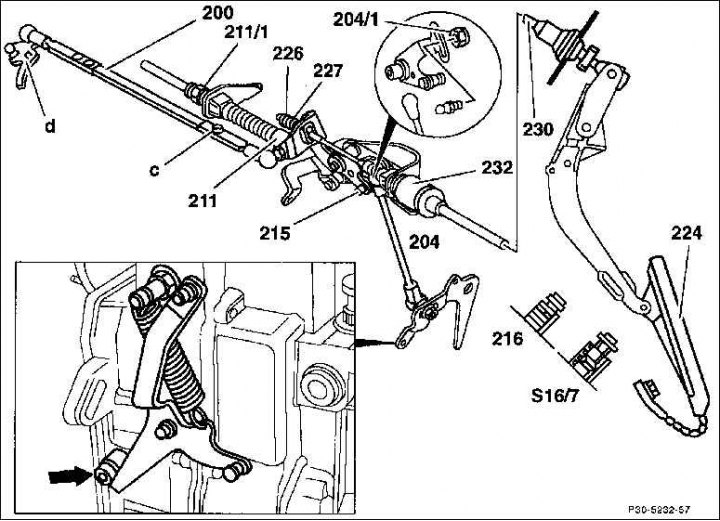

Регулиране при празен ход (педалът на газта (224) не е натиснат)
1. Разхлабете шестостенния болт (c) на свързващия прът на хидравличния клапан (200).
2. Разхлабете гайката (204/1) на сферичната глава на свързващия прът (204).
Оригиналната статия е на портала: www.mercedesman.ru
3. Продължете да въртите регулиращата гайка, докато ролката (215) в кобилицата лежи върху крайния ограничител без напрежение.
Внимание! След регулиране не трябва да има празнина между пружинната плоча (226) и самата пружина (227).
4. Затегнете гайката (204/1) на сферичната глава на свързващия прът.
5. Автоматична скоростна кутия: Монтирайте сачмения лагер на управляващия кабел (211) без напрежение. За да направите това, издърпайте контролния кабел, докато има забележимо съпротивление. Завъртете болта (211/1), докато кабелното задвижване виси без напрежение.
6. Завъртете направляващия лост на хидравличния клапан (d), докато опре в ограничителя на скоростта на празен ход.
7. Разтегнете свързващия прът (200) откъм занитената страна, докато се установи свободен ход.
8. Затегнете шестостенния болт (c).
Пълен контрол на газта (ръчна скоростна кутия)
1. Завъртете наляво, за да освободите ограничителя на лоста за газта (216) в пространството за краката. Бавно натиснете педала на газта (224), докато лостът за управление достигне директно ограничителя на дросела (стрелка) на инжекторната помпа.
2. В това положение завъртете надясно, за да заключите ограничителя на лоста за газ (216) във вътрешното пространство.
Пълен контрол на газта (автоматична скоростна кутия)
1. Натиснете педала на газта (224) докрай, без да задействате превключвателя на газта (S16/7).
2. Завъртете фиксиращия винт (232), докато контролният лост влезе директно в контакт с ограничителя на дросела (стрелка) на помпата на горивния инжектор.
Регулиране на жилото на дросела
Проверете лоста за регулиране и кабела за управление на газта за лесно движение и повреда. Сменете повредените части.
Регулиране в режим на покой (педалът на газта не е натиснат)

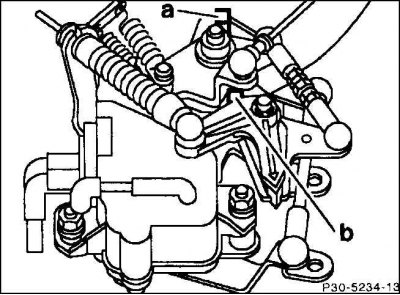

Завъртете регулиращия болт, докато водещото рамо лежи върху ограничителя на движение (a) без напрежение.
Регулиране на пълното отваряне на газта (ръчна скоростна кутия)

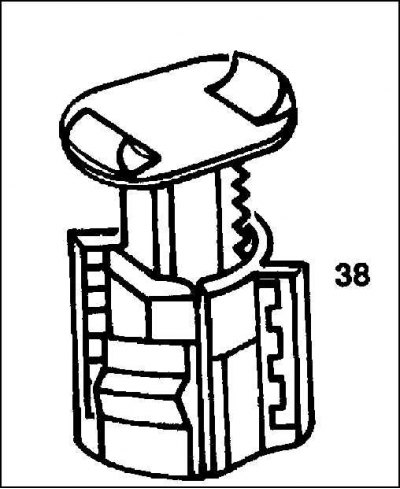

1. Завъртете наляво, за да освободите ограничителя на лоста за газта (38) в пространството за краката и леко издърпайте ограничителния болт.
2. Бавно натиснете педала на газта, докато направляващият лост достигне директно до ограничителя на лоста за газ (b), което ограничава максималното му отваряне.
3. Завъртайки надясно, заключете ограничителя на лоста за газта в това положение във вътрешното пространство.
