Части на системата за контрол на запалването — премахване и монтиране

Забележка: Изключването/отстраняването на сензорите на системата за управление на запалването може да доведе до грешки, които се записват в паметта на електронния блок за управление. Някои грешки карат системата да премине в режим на "защита", което се отразява на способността на автомобила да се движи. Ето защо, след приключване на ремонтните дейности, се препоръчва да се свържете със сервиз на Mercedes-Benz и да "изтриете" тези грешки по първите три начина.

Сензор за скорост на коляновия вал

Премахване

1. Откачете отрицателния полюс на акумулатора.

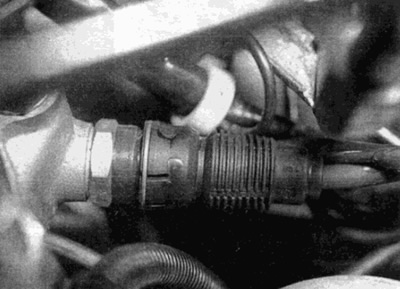

2. Изключете кабела на сензора от кабелния сноп в конектора, разположен в двигателното отделение зад акумулатора.

3. Развийте монтажния болт и извадете сензора от корпуса на съединителя. Отстранете металната втулка, където е монтирана.

Монтиране

4. Монтажът се извършва в обратен ред. Където е предвидено, уверете се, че втулката е монтирана, преди да поставите сензора в корпуса.

Електронен блок за управление (ECU)

Премахване

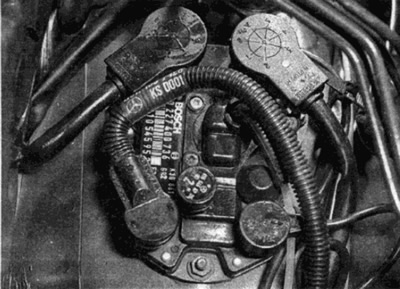

5. Блокът за управление на системата за запалване е разположен от лявата страна на двигателното отделение в горната част на вътрешната арка на колелото (виж фиг. 6.5).




6. Изключете отрицателната клема на акумулатора.
