Премахване
1. Разпределителят е монтиран надлъжно в предната част на главата на цилиндъра.
2. Разкопчайте и отстранете пластмасовия капак.
3. Запишете реда на монтаж на проводниците за високо напрежение, след което, ако е необходимо, изключете проводниците от капачката на разпределителя.
4. Разхлабете и отстранете винтовете, след което отстранете капачката на разпределителя.
5. Развийте винтовете и отстранете плъзгача от ролката (виж фиг. 4.5).

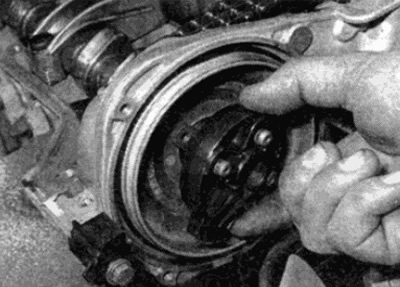

Фиг. 4.5. Отстранете плъзгача от ролката
6. Развийте централния болт и отстранете ролката от края на разпределителния вал (виж фиг. 4.6).

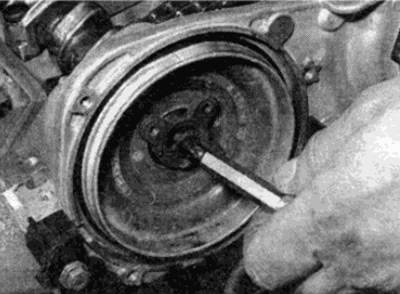

Фиг. 4.6. Развийте централния болт и отстранете ролката
7. Отстранете пластмасовия капак и отстранете О-пръстена (виж фиг. 4.7). Сменете уплътнението, ако забележите износване или повреда.

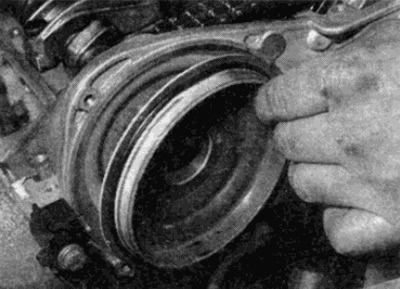

Фиг. 4.7. Отстранете пластмасовия капак и о-пръстена
Монтиране
8. Поставете отново пластмасовия багажник и О-пръстена.
9. Натиснете ролката върху края на разпределителния вал, подравнявайки жлеба в главината на ролката с щифта, който стърчи върху разпределителния вал. Поставете и затегнете централния болт до необходимия въртящ момент.
10. Инсталирайте плъзгача върху ролката, след това поставете монтажните винтове и ги затегнете с необходимия въртящ момент.
11. Внимателно, за да не повредите централния въглероден електрод, поставете капачката на разпределителя на място върху плъзгача. Затегнете винтовете на капака.
12. Свържете кабелите на запалителната свещ за високо напрежение към капачката на разпределителя, като се уверите, че са свързани в правилния ред - вижте раздела Технически данни в глава 2B.
13. Имайте предвид, че тъй като системата за запалване е прекъсната от сензора за положение на коляновия вал, не е необходима настройка на момента на основното запалване.
