Предупреждение: Тази операция трябва да се извършва в добре проветриво помещение.
Оттегляне
1. Преди да започнете работа, изпразнете резервоара за газ. Това се прави най-добре, след като се изчака почти целият бензин да се изчерпи в резултат на нормална работа. Остатъците трябва да се изсмукат през гърловината за пълнене чрез сифон или с помощта на ръчна помпа.
2. Паркирайте автомобила на равна повърхност и поставете клинове под предните колела. Повдигнете задната част на автомобила с крик и го поставете стабилно върху стойки за крикове (см. "Повдигане на автомобила с крик и поставянето му на стойки").
Предупреждение: Не се препоръчва използването на зрителен отвор; Бензиновите пари са по-тежки от въздуха и могат лесно да се събират на дъното на шахтите, създавайки потенциална опасност.
3. Изключете отрицателния полюс на акумулатора.
4. Работейки от дъното на автомобила, изключете захранващите и източващите горивопроводи, вентилационния маркуч от дъното на резервоара за газ. Маркирайте маркучите, така че да могат да бъдат монтирани отново правилно. Запушете отворите на резервоара за газ и маркучите, за да намалите разливането на бензин и да предотвратите навлизането на мръсотия в горивната система.
5. Отстранете голямата гумена втулка от резервоара за газ.
6. Работейки от багажното отделение, разкопчайте държачите и преместете постелката назад. Разкопчайте копчетата и държачите, след което свалете панела на резервоара за газ (виж фиг. 6.6, а, б).

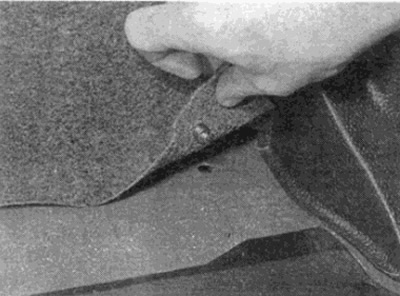

Ориз. 6.6, а. Разкопчайте копчетата...

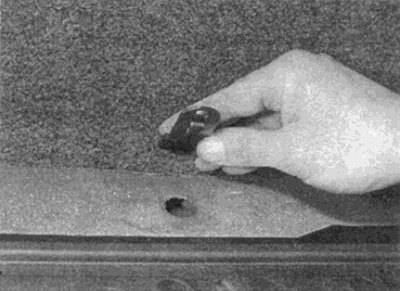

Ориз. 6.6b....и държачи на панела на газовия резервоар
7. Позовавайки се на описанието в Глава 4, изключете щепсела от съединителя на модула на сензора за ниво на горивото. Освободете жицата от държачите.
8. Отстранете гайките за закрепване на резервоара за газ, леко повдигнете резервоара за газ и извадете маркуча за източване. Обърнете внимание как е насочен дренажният маркуч, за да можете да го монтирате по същия начин. Отделете гърловината за пълнене от тялото и отстранете уплътнителния пръстен (А) и ръкави (виж фиг. 6.8).

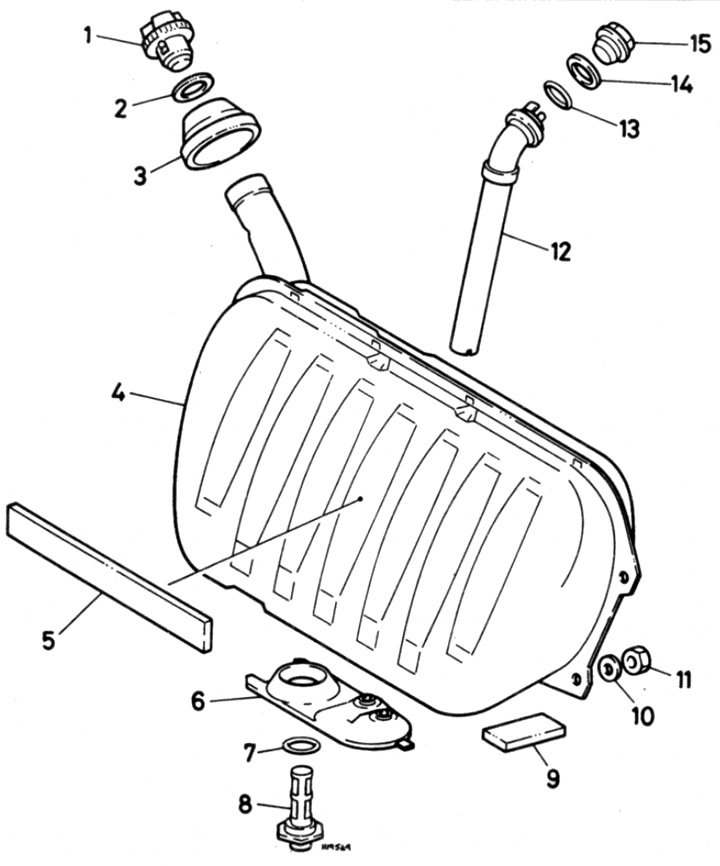

Ориз. 6.8. Резервоар за газ и свързаните с него части
1 капачка за пълнене
2 О-пръстен
3 Уплътнителна втулка
4 Резервоар за газ
5 Подплънка на гърба
6 Затваряща гумена втулка
7 Уплътнение на филтъра
8 Филтър
9 Долна подложка
10 Шайба
11 гайка
12 Устройство за измерване на горивото
13, 14 О-пръстени
15 Гайка на монтажа на сензора
9. Повдигнете резервоара за газ нагоре, дръпнете го обратно към вас и извадете резервоара за газ от багажното отделение. Отстранете подложките, ако са разхлабени.
10. Извадете мрежестия филтър от газовия резервоар и отстранете уплътнителния пръстен. Използвайте чист бензин, за да премахнете всички следи от отлагания. С помощта на нов О-пръстен монтирайте и затегнете сигурно филтъра.
11. Ако в резервоара за газ се открие утайка или вода, отстранете сензора за измерване на горивото, както е описано в параграф 5, и изплакнете резервоара с малко количество чист бензин.
Ако резервоарът за газ е силно корозирал или тече, той трябва или да бъде ремонтиран от специалист, или да бъде заменен.
Предупреждение: Не се опитвайте сами да ремонтирате резервоара за газ чрез заваряване или запояване. Резервоарът за газ може да съдържа експлозивна смес от въздух и бензинови пари.
Инсталация
12. Монтирането на резервоара за газ се извършва в обратен ред. Обмислете следните точки:
- А) Където е предвидено, затегнете всички крепежни елементи с правилния въртящ момент.
- b) Проверете дали подложките са правилно поставени.
- V) Проверете дали маркучът за източване на резервоара за гориво е прокаран както преди отстраняването.
- Ж) Проверете дали щепселът на сензора е здраво свързан към конектора.
- д) Направете пробно шофиране и се уверете, че около свалените части няма течове на бензин.
