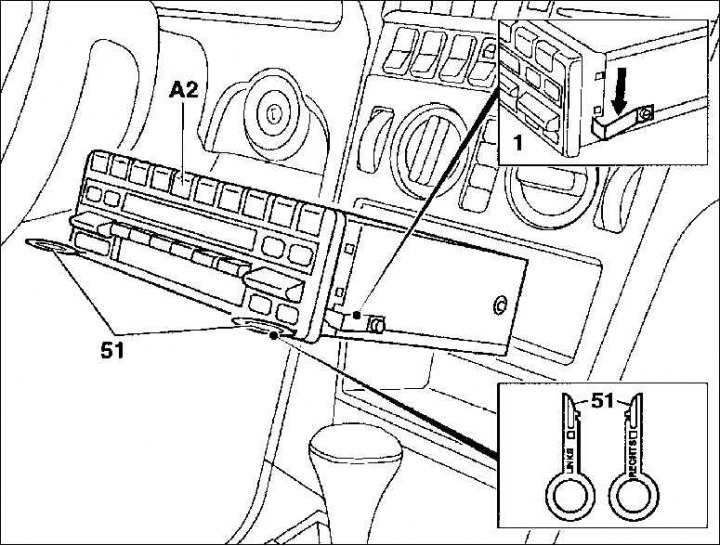

51. Демонтаж на ключове; A2. Радио
Оттегляне
внимание! Както серийно инсталираните, така и наличните в търговската мрежа приемници имат кодов номер. Той предпазва приемника от неразрешена употреба. След включване на радиото е необходимо да въведете номера на кода в съответствие с ръководството за употреба, в противен случай то не може да бъде включено. Ако радиото е кодирано, определете кода на радиото, преди да изключите кабелите от клемите на батерията или да я премахнете. Ако кодът е неизвестен, тогава само производителят може да пусне автомобилния приемник в експлоатация. Индивидуалният кодов номер е посочен в радиопаспорта. Този паспорт не трябва да се съхранява в превозното средство.
1. Изключете заземяващия проводник от клемата на батерията (–).
внимание! Това изтрива кода против кражба на радиото.
2. Поставете два ключа за премахване (51) и махнете радиото (A2).
3. Натиснете задържащите пружини (стрелка) и издърпайте ключовете за премахване.
4. На гърба на радиото маркирайте проводниците с лепяща лента и ги отстранете.
Инсталация
1. В стандартно превозно средство не се монтира антенен кабел, както и линия към антена с дистанционно управление за удължаването му, те трябва да се монтират допълнително.
2. Свържете кабелите на гърба на радиото според маркировките и в съответствие с инструкциите на производителя.
3. Натиснете радиоприемника в отвора в конзолата с натиск.
4. Свържете заземяващия проводник към клемата на батерията (–). Настройте часа на часовника и програмирайте кода против кражба за радиото.
Инструкция за допълнителен монтаж на радиоприемника
внимание! Ако не се използва сериен свързващ проводник, уверете се, че няма разхлабени, оголени проводници. В противен случай късо съединение ще доведе до изгаряне на проводника. В магазините можете да закупите адаптери за свързване на радиото.
Уверете се, че се използват само типово тествани комплекти компоненти (дросели, кондензатори) за потискане на смущенията (с ABE General Vehicle Authorization). В търговията, специално за автомобили Mercedes, съвпадащи комплекти от елементи за потискане на смущенията се предлагат заедно с ръководството за монтаж.
Свържете радиото с антената. За да направите това, настройте средно вълнов предавател с ниска мощност на приблизително 1400 kHz. Ако няма предавател, тогава за настройка може да се използва генератор на шум. Използвайте малка отвертка, за да завъртите винта на антената (отпред вляво в корпуса на радиото) докато се достигне най-доброто приемане или максимално ниво на шума.
внимание! При това завъртете регулиращия винт само на максимум 1/2 оборот.
