Премахване
1. Задействайте устройството за измиване на предното стъкло и чистачката и оставете чистачката да работи. Изключете запалването.
Внимание! Когато работите върху чистачката на предното стъкло, извадете ключа за запалване. При преместване на лоста на перката или връзката на чистачките на предното стъкло, започвайки от позиция "1" на ключа за запалване, автоматичното задържане на перките в първоначалното положение може да се включи. Тоест, чистачката работи в режим на празен ход, докато е в първоначалното си положение. Има опасност от нараняване!

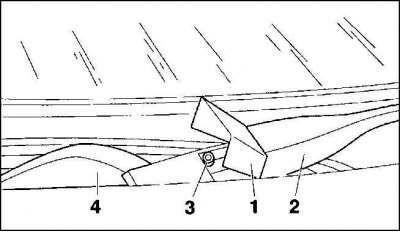

2. Отстранете пластмасовия защитен капак (1) и развийте болта с вътрешен шестостен (3).
3. Повдигнете лоста (2) от перото на чистачката на предното стъкло. В същото време дръжте рамото на чистачката на предното стъкло върху закопчалката, като по този начин го предпазите от удар в предното стъкло.
4. Отстранете входа на въздуха за предварително нагряване.
5. Отстранете защитния капак под чистачката на предното стъкло.

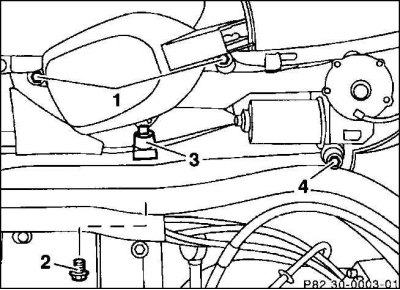

6. Развийте гайките (1) и болта (2) към гумената опора. Болт (2) е монтиран зад щита на двигателното отделение и е трудно достъпен.
7. Отстранете многощифтовия конектор от двигателя на чистачките.
8. Повдигнете чистачката на предното стъкло от нейната опора и я извадете.

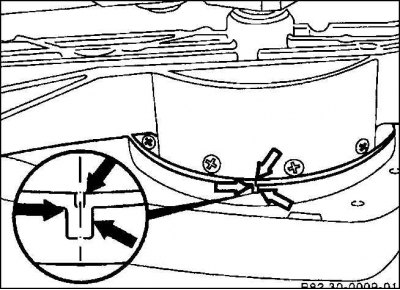

9. Преди да свалите двигателя на чистачката, маркирайте с молив относителната позиция на рамото на чистачката и връзката. Частите са частично маркирани като серийни.

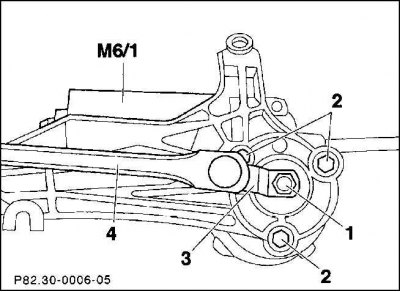

10. Натиснете бузата на манивелата от вала на двигателя на автомобила, като първо сте развили гайката (1).
11. Развийте болтовете (2), свалете двигателя на чистачките на предното стъкло.
Монтиране
Внимание! Уверете се, че моторът на чистачките на предното стъкло е в първоначалното си положение. В противен случай свържете многощифтовия щепсел. Задействайте за кратко двигателя на чистачките на предното стъкло и след това го изключете с помощта на превключвателя на чистачките. За да направите това, включете за кратко запалването. След това отново изключете електрическата връзка.

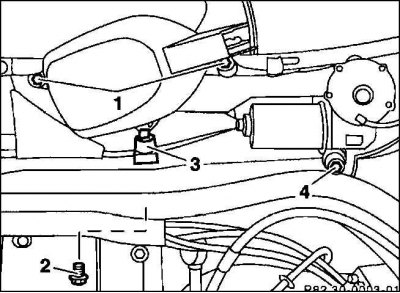

1. Завийте двигателя на чистачките на предното стъкло с болтове (2) с въртящ момент от 5 Nm.
2. Ориентирайте рамото на чистачката на предното стъкло заедно с връзката според маркировките, направени по време на разглобяването.
3. Поставете бузата на манивелата върху вала на двигателя и я подравнете така, че бузата на манивелата (3) да образува една линия с връзката на чистачките (4). Затегнете здраво закрепващата гайка (1) с въртящ момент от 20 Nm.
4. Поставете чистачката на предното стъкло в колата и прикрепете многощифтовия щепсел.
5. Поставете гумената опора и завийте болта в нея.
6. Завийте чистачката на предното стъкло.
7. Прикрепете рамото на чистачката на предното стъкло, завийте болта с вътрешен шестостен и затворете защитния капак.

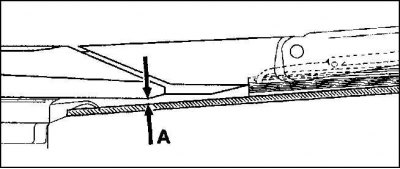

8. С помощта на шаблон за измерване проверете размера на празнината (A) между задвижващата глава на чистачките и предното стъкло. Трябва да е 5 мм.
9. Ако този размер не се поддържа, тогава чрез разхлабване на болта (2) регулирайте разстоянието между задвижващата глава на чистачките и предното стъкло. В същото време преместете лоста на чистачките на предното стъкло нагоре.

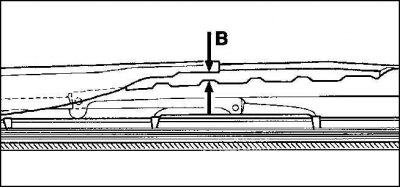

10. След това използвайте щуп, за да проверите разстоянието (B) между рамото на чистачката и перото на чистачката. Ако разстоянието е по-малко от 5 mm, огънете дъгата на рамото на чистачката към предното стъкло, докато разстоянието стане приблизително малко повече от 5 mm.
11. Монтирайте предпазен капак за входящия въздух на отоплителната система.
12. Затворете капака на двигателя и проверете дали чистачките на предното стъкло работят правилно.
13. Поставете резервното колело и го закрепете с болтовете, като ги затегнете леко. Спуснете колелото. Затегнете болтовете на колелата до необходимия въртящ момент в диагонална последователност.
