Предпазителите се намират основно в една кутия с предпазители и релета, която се намира в лявата задна част на двигателното отделение.

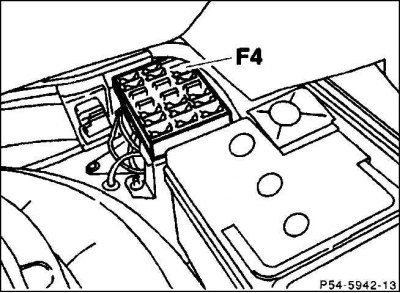

Втората кутия с предпазители се намира в багажника пред акумулатора. Преди да смените предпазител, винаги първо изключвайте съответния консуматор.

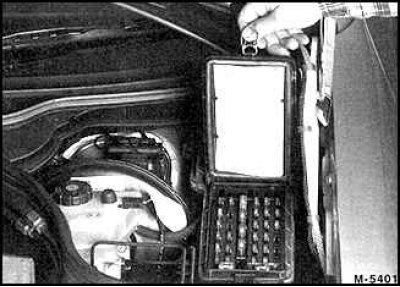

1. Свалете капака от кутията с предпазители.

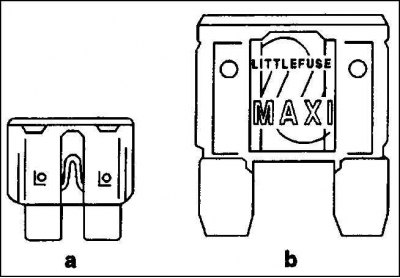

2. Изгорял предпазител може да се идентифицира по метални ленти, разтопени по стените. Монтирани са предпазители от две модификации: "а" – от 7,5 до 30 А, "б" – 30 и 40 А.

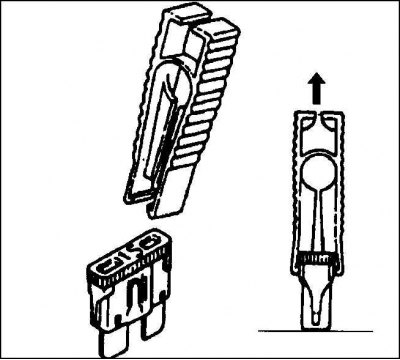

3. Отстранете дефектния предпазител. За да премахнете предпазителите, използвайте пластмасовите пинсети, включени в комплекта инструменти, включен в автомобила.
4. Поставете нов предпазител със същия ампераж. Номиналният ток е отпечатан върху държача на предпазителя. В допълнение, държачът на предпазителя "a" има отличителен цвят, който също може да се използва за определяне на номиналния ток (Вижте таблицата).
5. Сменете защитния капак на кутията с предпазители.
6. Ако новопоставен предпазител изгори отново след кратко време, трябва да се провери съответната електрическа верига.
7. Никога не заменяйте предпазител с жица или подобен аксесоар, защото това може да причини сериозна повреда на електрическата система.
8. Препоръчваме винаги да държите няколко резервни предпазителя в колата си. За съхранението им има няколко държача в главната кутия с предпазители.
9. Забележка: Разположението на предпазителите зависи от оборудването и годината на производство на автомобила; действителното положение на предпазителите е посочено на капака на кутията с предпазители и в ръководството за експлоатация.
| Номинален ток в ампери | Отличително оцветяване на стандартен предпазител |
| 10 | червено |
| 15 | синьо |
| 20 | жълто |
| 30 | зелено |

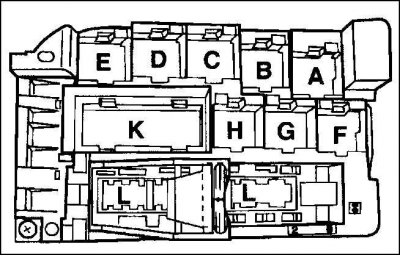

Релейни позиции
Релетата се намират в кутията с предпазители и релета в двигателното отделение.
Буквен индекс на реле/контролно устройство
А | KZ/1 | Частичен (частично) подгревател на всмукателния колектор (PSV) |
IN | К20 | Предварително зарядно устройство |
C/D | К9 | Допълнителен вентилатор |
Д | К2 | Уреди за почистване на стъкла на фарове (препарат за почистване или миене на фарове) |
F | K39 | Фарове |
G | – | – |
Н | К17 | Впръскване на въздух (претоварване) |
ДО | N10 | Комбинирано реле (мигащо), сигнализатор, отопление |
| Задно стъкло | ||
| По-чист мотор и др. | ||
N10/2 | Комбинирано реле (мигающее светосигнальное устройство с буксировочным устройство, нагреваемое задното стъкло, двигател чистачки) | |
L | N7 | Устройство за управление на лампата |
