Датчик поперечних прискорень (Mercedes-Benz Vito W639)

У датчику прискорення (B24/2) знаходиться електронна мікросхема (а) для реєстрації сигналу. Принцип вимірювання датчика прискорення ґрунтується на дії пружно-інерційної системи. В електросхему вбудований датчик Холла (b) Над ним розташований пружно-інерційний елемент (d, с). У разі відхилення цього елемента над датчиком Холла вправо або вліво (b) створюється сигнал.

Поперечні сили переміщують пружноінерційний елемент (магніт) у певне положення. Внаслідок цього змінюється його положення щодо датчика Холла, що, у свою чергу, веде до зміни сигналу за напругою.

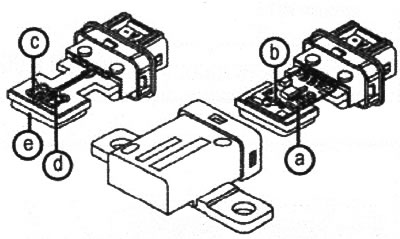

VN 9.056 а. Електронна мікросхема (гібридна); b. Датчик Холла; с. Пружно-інерційний елемент (магніти); d. Вимірювальна пружина; е. Демпферна пластина
