Verzie vozidla s pohonom všetkých kolies sú možné.V tomto prípade je na automobil dodatočne inštalovaná prevodovka, pozdĺžny hriadeľ pohonu predných kolies, prevodovka pohonu predných kolies s axiálnym diferenciálom a hriadele pohonu predných kolies.

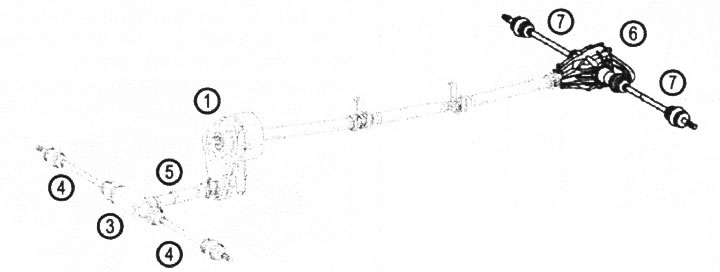

Na obrázku je znázornená prevodovka vozidla s pohonom všetkých kolies. Prevodovka nie je zobrazená.
VN 4.001: 1. Prenosový box (len pre pohon všetkých kolies); 2. Predný pozdĺžny hnací hriadeľ (len pre pohon všetkých kolies); 3. Prevodovka predného pohonu s medzinápravovým diferenciálom (len pre pohon všetkých kolies); 4. Hnacie hriadele predných kolies (len pre pohon všetkých kolies); 5. Trojčlánkový kardanový hriadeľ; 6. Reduktor hlavného prevodu zadnej nápravy; 7. Hnacie hriadele zadných kolies
Prevodové pomery prevodoviek
Vysielanie | Prevodové pomery pre manuálnu prevodovku typu NSG 250, inštalované na vozidlách s PR kódom MC1 (dieselový motor OM646, 65 kW (88 k) pri 3800 ot./min) | Prevodové pomery pre manuálnu prevodovku typu NSG 370, inštalované na vozidlách s PR kódom MC2 (dieselový motor OM 646,80 kW (109 k) pri 3800 ot./min) alebo MRZ (dieselový motor 646,110 kW (136 l, s.) pri 3800 ot./min) |
1 | 4,988 | 5,014 |
2 | 2,816 | 2,831 |
3 | 1,780 | 1,789 |
4 | 1,249 | 1.256 |
5 | 1,000 | 1,000 |
6 | 0,823 | 0,797 |
R | 4,544 | 4,569 |
Poznámka: PR číslo G40 zodpovedá použitiu automatickej prevodovky.
SG - manuálna prevodovka.
250 - Krútiaci moment prenášaný kontrolným bodom.
6,058 - Pomer prevodových pomerov najnižšieho a najvyššieho prevodového stupňa.
Modely prevodoviek a ich označenie
Model prevodovky (PR číslo) | Označenie kontrolného bodu |
716.637 (GD0) | SG-S250/6.058 |
716.652 (GD1) | SG-S370/6.29 |
