Prípravné operácie
1. Odpojte konektor hydraulického čerpadla.
2. Zapnite zapaľovanie a radte prevodové stupne v celom rozsahu, kým sa tlak v hydraulickom pohonnom systéme radenia úplne nezníži.
3. Odpojte záporný kábel od batérie.
4. Vypustite olej z hydraulického pohonu.
5. Odstráňte všetky nečistoty okolo vypúšťacej zátky prevodového oleja.
6. Odskrutkujte vypúšťaciu zátku (14) a vypustite olej z prevodovky.
7. Demontujte prevodovku.
Demontáž prevodovky
8. Odstráňte vodiace kolíky (16).
9. Upevnite prevodovku na stojan.
10. Odstráňte prírubu (2) hriadeľa vrtule.
11. Demontujte snímač otáčok výstupného hriadeľa (pozri str. 12 – 14).
12. Odpojte konektor snímača (1) (výkres VN 4.011).
13. Odskrutkujte skrutku (2).
14. Odstráňte snímač (3).

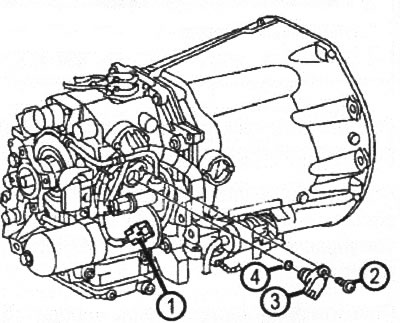

VN 4.011. Demontáž a montáž snímača otáčok výstupného hriadeľa: 1. Konektor snímača rýchlosti; 2. Skrutka; 3. Snímač rýchlosti; 4. Tesniaci krúžok
15. Odstráňte olejovú nádrž (pozri str. 16 – 19).
16. Odpojte vetraciu trubicu (2) (výkres VN 4.012) z vetracieho potrubia (3).
17. Otočte vetraciu rúrku (3) o 45° doprava a vyberte ju.
18. Odpojte konektor tlakového snímača (5).
19. Odstráňte svorku (6).

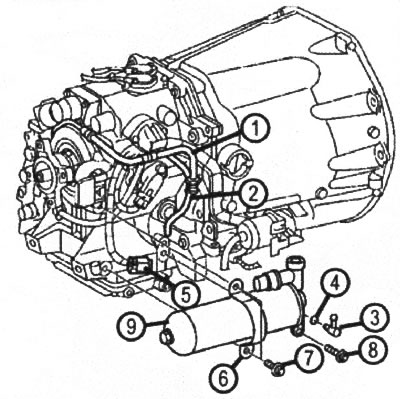

VN 4.012. Demontáž a montáž olejovej nádrže: 1. Potrubie; 2. Vetracia trubica; 3. Vetracie potrubie; 4. Tesniaci krúžok; 5. Konektor snímača tlaku hydraulického pohonu; 6. Svorka; 7. Skrutka; 8. Skrutka; 9. Zberná nádrž na olej

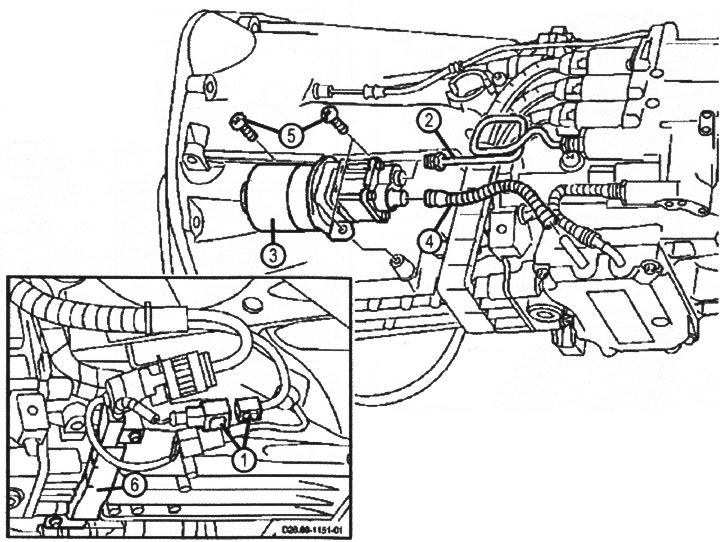

VN 4.013 Demontáž a montáž hydraulického čerpadla pohonu prevodovky: 1. Konektor napájania hydraulického čerpadla; 2. Výstupné potrubie; 3. Hydraulické čerpadlo; 4. Prijímacia trubica (prívod oleja do čerpadla); 5. Skrutka

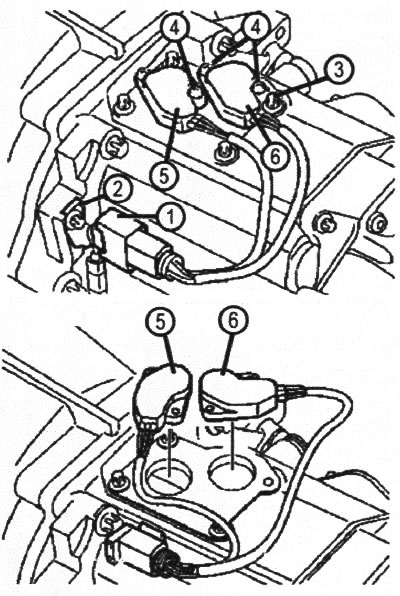

VN 4.014 Demontáž a montáž snímačov uhla riadenia 1. Konektor snímača uhla riadenia; 2. Držiak; 3. Skrutka; 4. Skrutka; 5. Snímač uhla natočenia hlavného hriadeľa radiacej mechaniky; 6. Snímač prevodového stupňa
20. Demontujte hydraulické čerpadlo (pozri str. 21 – 24) (výkres VN 4.013).
21. Odpojte konektor (1).
22. Odpojte výtlačné potrubie (2) od hydraulického čerpadla (3).
23. Odskrutkujte skrutky (5).
24. Odpojte prívodnú trubicu (4).
25. Demontujte snímače uhla riadenia (pozri str. 26 – 30).
26. Odpojte konektor snímača (1) (výkres VN 4.014).
27. Odstráňte pravú zadnú skrutku (3), ktorá upevňuje montážnu dosku snímača.
28. Odskrutkujte skrutky (4).
29. Otočte snímač (5) približne o 45° doprava a vyberte ho.
30. Otočte snímač (6) približne o 45° doľava a vyberte ho.
31. Odstráňte montážnu dosku (2) snímačov uhla natočenia riadenia (výkres VN 4.015).

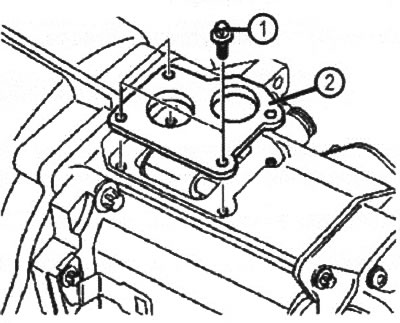

Montážna doska snímača uhla riadenia VN 4.015: 1. Skrutka; 2. Montážna doska snímača uhla riadenia
32. Demontujte hydraulický blok (pozri str. 33 – 40)
33. Odpojte tlakové potrubie od olejovej nádrže (tlakový akumulátor).
34. Odskrutkujte skrutku (3) (výkres VN 4.016) a odstráňte spojovaciu objímku (2) z hlavného hnacieho hriadeľa (1).
35. Odpojte ovládacie potrubie spojky (4) od hydraulickej jednotky (5) (výkres VM 4.017).
36. Odpojte konektory (6) solenoidových ventilov.

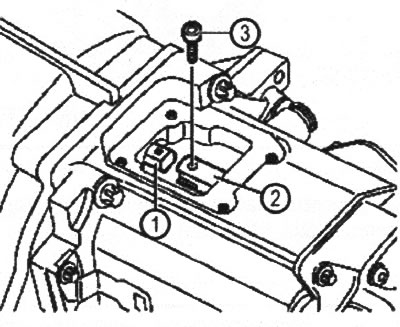

VN 4.016: 1. Hlavný hnací hriadeľ; 2. Spojovacia objímka; 3. Skrutka
37. Odstráňte spätné potrubie (7) z hydraulického bloku.
38. Odpojte tlakové potrubie (8) od hydraulickej jednotky (5).

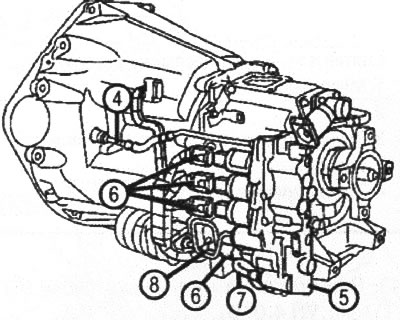

VN 4.017 Demontáž a montáž hydraulickej jednotky: 4. Tlakové potrubie ovládania spojky; 5. Hydraulická riadiaca jednotka prevodovky; 6. Konektory elektromagnetických ventilov hydraulickej jednotky; 7. Spätné potrubie; 8. Tlaková trubica
39. Odskrutkujte skrutky (9) a (10) (výkres VN 4.018).
40. Zdvihnite hydraulickú jednotku pomocou páky (opatrne) a vyberte ju. Miesto inštalácie páky je označené šípkou.

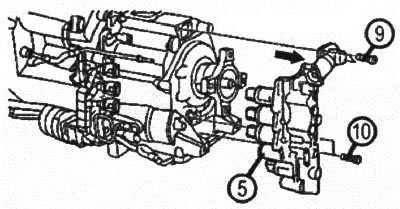

VN 4.018
41. Odpojte výtlačné potrubie (11) od hydraulickej jednotky (výkres VN 4.019).

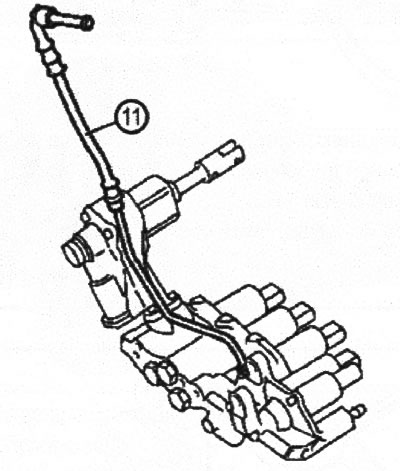

VN 4.019
42. Odstráňte nádržku na hydraulický olej (výkres VN 4.020).

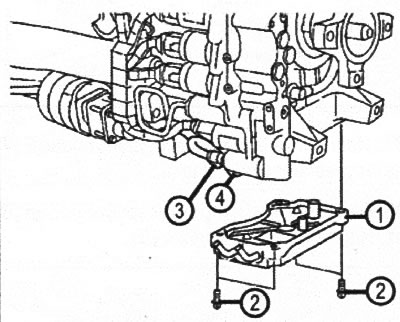

VN 4.020 Demontáž a montáž olejovej nádrže: 1. Olejová nádrž; 2. Skrutka; 3. Prívodné potrubie oleja k hydraulickému čerpadlu; 4. Spätné potrubie oleja
43. Odstráňte vetracie trubice (6) a (7) (výkres VN 4.010).
44. Odstráňte vetracie potrubie (15) a vetracie potrubie (4).
45. Odstráňte zámok spiatočky (3).
46. Odstráňte konzolu (8).
47. Odpojte káblový zväzok (19).
48. Odstráňte konzolu (18).
49. Demontujte mechanizmus ovládania spojky (výkres VN 4.021).

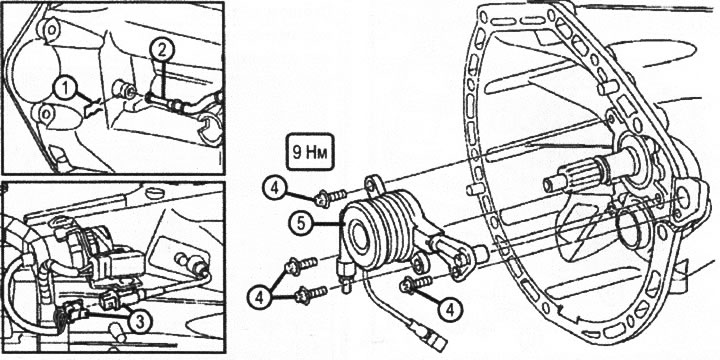

VN 4.021 Demontáž a montáž ovládacieho mechanizmu spojky:1. Zadržiavač; 2. Kontrolná trubica; 3. Konektor snímača polohy ovládacieho mechanizmu spojky; 4. Skrutky; 5. Mechanizmus ovládania spojky
50. Odstráňte zadnú časť krytu prevodovky (výkres VN 4.022)

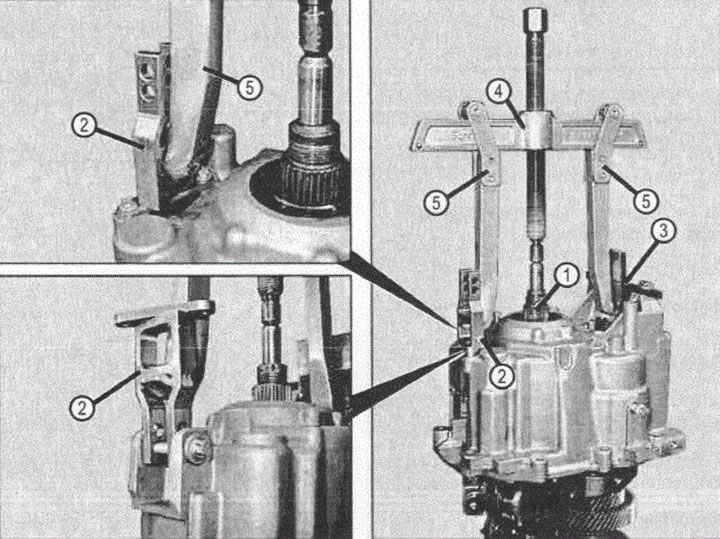

VN 4.022 Demontáž zadnej časti skrine prevodovky: 1. Výstupný hriadeľ; 2.3. Špeciálna súprava sťahovákov; 4. Univerzálny sťahovák; 5. Špeciálne úchyty
51. Demontujte hlavný hriadeľ (1) mechanizmu radenia prevodových stupňov (výkres VN 4.023).
52. Odskrutkujte 4 skrutky (2), ktoré upevňujú mechanizmus radenia prevodových stupňov.
53. Nainštalujte montážnu dosku (7) na primárny (4) a medziľahlý (5) hriadeľ

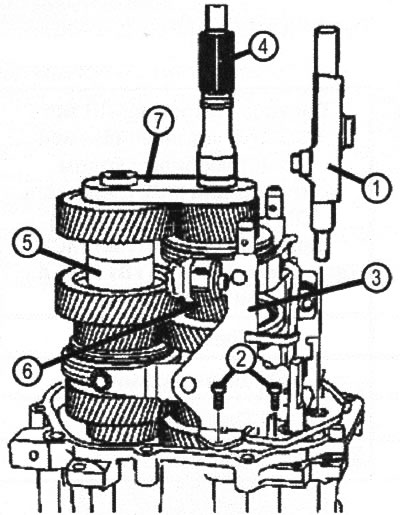

VN 4.023 Demontáž hlavného hriadeľa radiacej páky: 1. Hlavný hriadeľ mechanizmu radenia prevodových stupňov; 2. Skrutky; 3. Mechanizmus radenia prevodových stupňov; 4. Primárny hriadeľ prevodovky; 5. Medziľahlý hriadeľ; 6. Hlavný hriadeľ; 7. Montážna doska
54. Demontujte mechanizmus radenia prevodových stupňov (3).
55. Demontujte primárny hriadeľ (7), medziľahlý hriadeľ (5) a hlavný hriadeľ (6) (výkres VN 4.024).

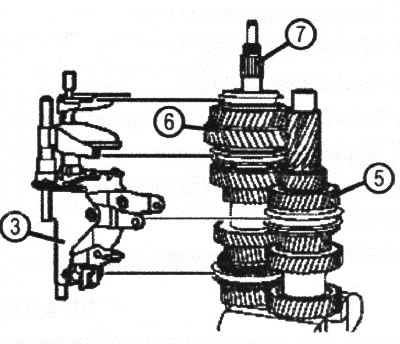

Demontáž prevodovky VN 4.024: 3. Mechanizmus radenia prevodových stupňov; 5. Medziľahlý hriadeľ; 6. Hlavný hriadeľ; 7. Primárny hriadeľ
Zostava prevodovky
56. Nainštalujte hlavný a medziľahlý hriadeľ s mechanizmom radenia prevodových stupňov.
57. Namontujte zadnú časť skrine prevodovky.
58. Nainštalujte konzolu (18) (výkres VN 4.010).
59. Zaistite káblový zväzok (19).
60. Nainštalujte konzolu (8).
61. Zasuňte zámok spiatočky (3) do otvoru, kým sa nezastaví.

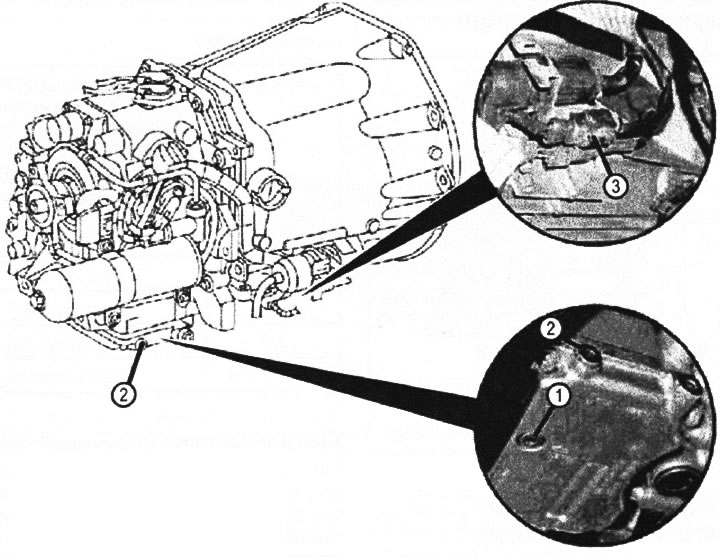

VN 4.025 Kontrola hladiny oleja v prevodovke: 1. Vypúšťacia zátka; 2. Zátka olejového filtra; 3. Dvojpinový konektor (X22/18)
62. Nainštalujte vetracie potrubia (15), (4), (6), (7).
63. Nainštalujte mechanizmus uvoľnenia spojky.
64. Nainštalujte olejovú nádrž.
65. Nainštalujte hydraulickú jednotku.
66. Nainštalujte montážnu dosku snímača uhla riadenia.
67. Nainštalujte snímače uhla riadenia (výkres VN 4.014). Za týmto účelom vložte snímač (6), predtým otočený o 90°, na miesto a upevnite ho otočením doprava. Vložte snímač (5), predtým otočený o 45° doprava, na miesto a otočte ho doľava. Utiahnite skrutku (3) umiestnenú v pravom zadnom rohu montážnej dosky snímača uhla natočenia riadenia.
68. Pripojte konektory (1) senzorov a pripevnite ich k držiaku (4) (výkres VN 4.014).
69. Nainštalujte hydraulické čerpadlo.
70. Nainštalujte snímač rýchlosti.
71. Vymeňte zátku (1) (výkres VN 4.025) otvory na vypúšťanie oleja.
72. Odskrutkujte zátku olejového filtra (2).
73. Doplňte prevodový olej. Hladina oleja by mala byť 10 mm pod okrajom plniaceho otvoru oleja.
74. Nainštalujte zátku olejového filtra (2).
75. Nainštalujte olejovú nádrž (tlakový akumulátor).
76. Nainštalujte centrovacie kolíky.
77. Nainštalujte prevodovku.
