Eltávolítás

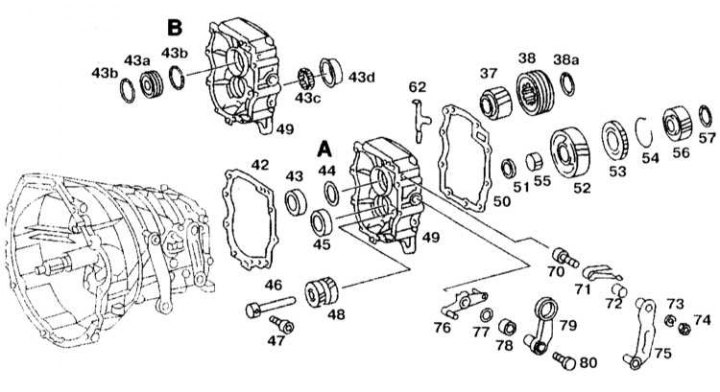

Köztes ház beépítési részletei
37 - 5. fokozat spirális fogaskerék; 38 - Sebességmérő meghajtású spirális fogaskerék; 38a, 51 - Nyomóalátét; 42, 50 - Tömítő tömítés; 43, 43d, 45 - Csapágy külső gyűrű; 43a - Golyóscsapágy; 43b, 54, 57 - Rögzítőgyűrűk; 43c - Görgős persely; 44 - Tömítések; 46 - Hátrameneti sebességváltó tengelye; 47, 80 - Csavar; 48 - Hátrameneti csavarmenet; 49 - Köztes ház; 52, 53 - Szinkronizáló gyűrű; 55 - Tűcsapágy; 56 - Szinkronizáló tengelykapcsoló; 62 - Borító; 70 - Csapágycsap; 71 - Tavasz; 72 - Persely; 73 - Rugós tömítés; 74 - Dió; 75, 79 - Váltókar; 76 - Belső váltókar; 77 - O-gyűrű; 78 - Borító; A - Sebességváltó csavargörgős csapágyakkal (1-től 6141000-ig); B - Sebességváltó golyóscsapággyal (6141001-től)
1. Távolítsa el a sebességváltót (lásd a fejezetet A sebességváltó ki- és beszerelése).
2. Távolítsa el a sebességváltó hátsó fedelét (lásd a fejezetet A sebességváltó hátsó burkolatának eltávolítása és felhelyezése).
3. Távolítsa el a sebességmérő fogaskerekét (38) és a nyomóalátétet (38a).
4. Távolítsa el a rögzítőgyűrűt (57), a szinkronizáló hüvelyt (56), a szinkronizáló gyűrűt (38), a szinkronizáló gyűrűt (52), a tűcsapágyat (55) és a nyomóalátétet (51).
5. Kösse le az ötödik fogaskerekes spirális fogaskereket (37).
6. Távolítsa el a hátrameneti sebességváltó tengelyét (46) rögzítő csavart (47).
7. A csavargörgős csapágyas hajtóműveknél távolítsa el a közbenső házat (49).
8. Golyóscsapágyas sebességváltók esetén válassza le a közbenső házat (48).
Szétszerelés
1. Távolítsa el az 5. és a hátrameneti sebességváltó kart (79), a fedelet (78) és az O-gyűrűt (77). Cserélje ki az O-gyűrűt (77).
2. Távolítsa el a csapágycsapot (70), a rugót (71), a perselyt (72), a rugótávtartót (73) és a kart (75).

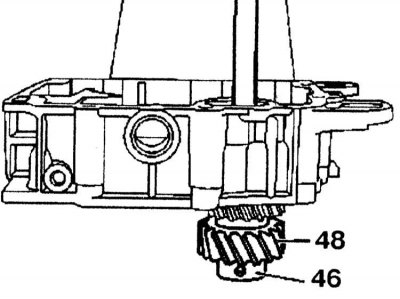

3. Nyomja ki a hátrameneti tengelyt (46) és a spirális hátrameneti fogaskereket (48) a közbenső házból.
4. A csavargörgős csapágyas hajtóműveknél drift segítségével nyomja ki a külső csapágygyűrűket (43) és (45).

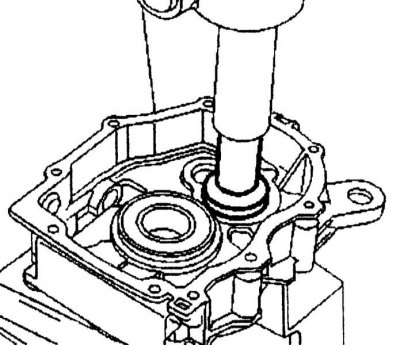

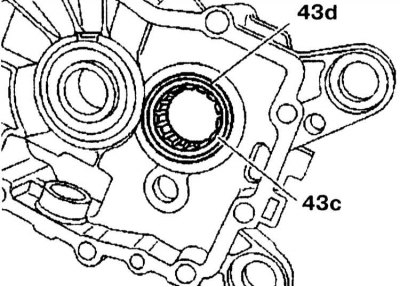

5. Távolítsa el a görgőperselyt (43c), és nyomja ki a külső csapágygyűrűt (43d) (golyóscsapágyas sebességváltókon).

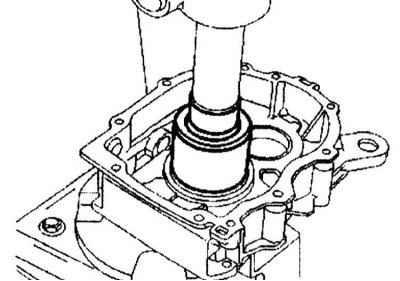

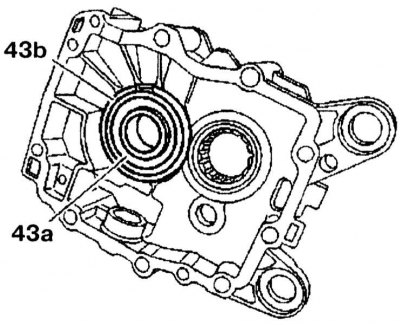

6. Távolítsa el a csapágy külső gyűrűjét (43b), és nyomja ki a golyóscsapágyat (43a).

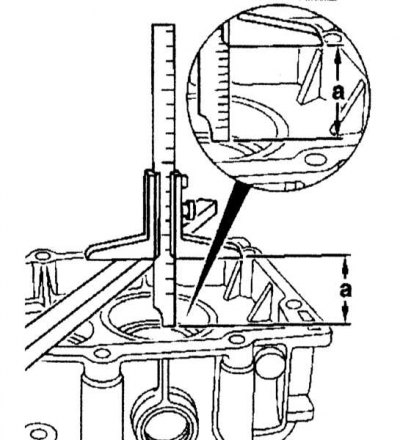

7. Mérje meg az "a" távolságot az érintkezési felület és a hajtómű hajtott tengely csapágygyűrűjének hornya között a régi és az új közbenső házon egy féknyereg segítségével (körülbelül 300 mm hosszú). Ha az új közbenső forgattyúházon végzett mérés eredménye nem egyezik meg a régi forgattyúházon végzett mérés eredményével, akkor további tömítéseket kell beszerelni - a tömítések 0,1, 0,3 és 0,5 mm vastagságban kaphatók.
8. A szerelőszerszám segítségével nyomja be a csapágy külső gyűrűjét.
9. A csavargörgős csapágyas hajtóműveknél ellenőrizze a meghajtó és a közbenső tengelyek kúpgörgős csapágyainak előfeszítését.
Telepítés
A beszerelés az eltávolítással fordított sorrendben történik.
