Elektronikus VSS-sel ellátott modellek
Eltávolítás

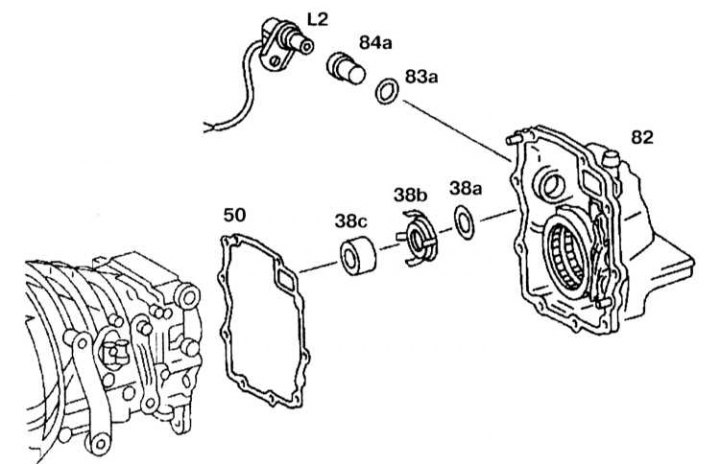

Elektronikus VSS telepítési részletek
38a - Nyomóalátét; 38b - Rotor; 38c - Hub; 50 - Tömítő tömítés; 82 - Hátsó sebességváltó burkolat; 83a - O-gyűrű; 84b - Borító; L2 – Elektronikus járműsebesség-érzékelő
1 Csavarja le az érzékelőt (L2).
2 Távolítsa el az érzékelő (L2) fedelét (84a).
3 Távolítsa el a nyomóalátétet (38a), a forgórészt (38b) és az agyat (38c).
Telepítés
A beszerelés az eltávolítással fordított sorrendben történik.
VSS mechanikus típussal rendelkező modellek
Eltávolítás

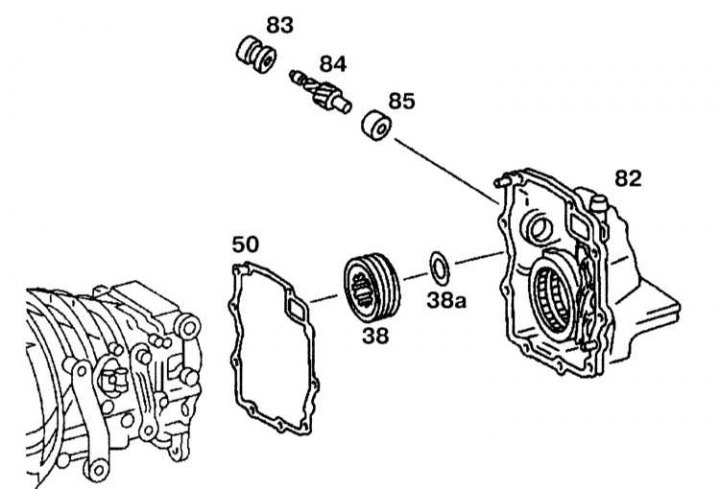

Mechanikus típusú VSS beépítési alkatrészek
38 - Sebességmérő spirális fogaskerék; 38a - Nyomóalátét; 50 - Tömítő tömítés; 82 - Hátsó sebességváltó burkolat; 83 - Radiális olajtömítés; 84 - Sebességmérő hajtómű; 85 - Tömítő fedél
1. Távolítsa el a sebességváltó hátsó fedelét.
2. Távolítsa el a tömítőfedelet (85).
3. Távolítsa el a sebességmérő meghajtó fogaskerekét (84).
4. Távolítsa el a radiális tömítést (83).
5. Távolítsa el a csavarkereket (38) és a nyomóalátétet (33a).
Telepítés

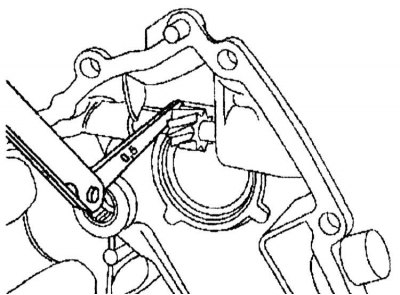

A hajtómű és a sebességváltó burkolata közötti hézag ellenőrzése
A beszerelés az eltávolítással fordított sorrendben történik. A hajtómű és a sebességváltó burkolata közötti hézag 0,5 mm.
