Szétszerelés
Sebességváltó golyóscsapágyak cseréje 6141001 sz

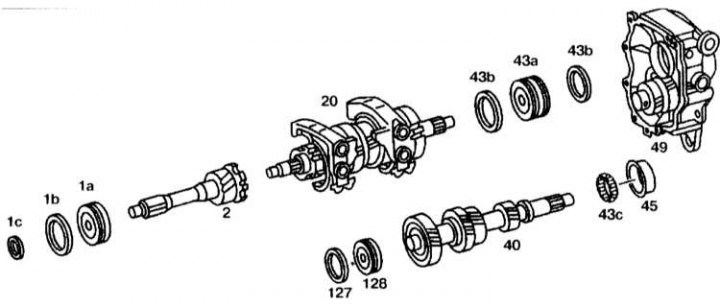

1a - Hajtótengely golyóscsapágy; 1b, 43 és 127 - Rögzítőgyűrűk; 2 - Hajtótengely; 20 - Meghajtott tengely; 40 - Közbenső tengely; 43a - Hátsó hajtott tengely golyóscsapágy; 43c - Hátsó közbenső tengely golyóscsapágy; 43d – Külső csapágyfutam; 49 - Köztes lemez; 128 - A közbenső tengely első golyóscsapágya

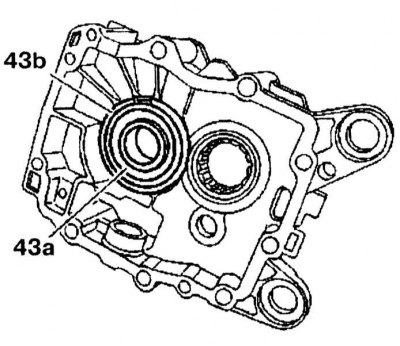

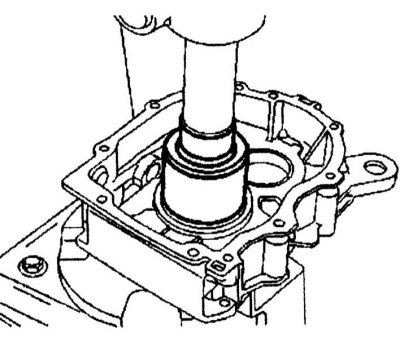

1. Távolítsa el a golyóscsapágyat (1a) a hajtótengelyről. 2. Távolítsa el a rögzítőgyűrűt (43b), nyomja ki a golyóscsapágyat (43a).
 |
 |
(Online forrásból átvett publikáció: mercedesman)
3. Távolítsa el a gördülőcsapágyat (43c) és a külső csapágygyűrűt (43d).
4. Távolítsa el az előtengely rögzítőgyűrűjét (127) és a golyóscsapágyat (128).
5. Mérje meg a távolságot a 3/4-es fokozat szinkronizálója és a közbenső ház érintkezési felülete között (lásd Meghajtó és hajtott fogaskerekek eltávolítása és beszerelése).
Szerelés
Az összeszerelés az eltávolítással fordított sorrendben történik.
