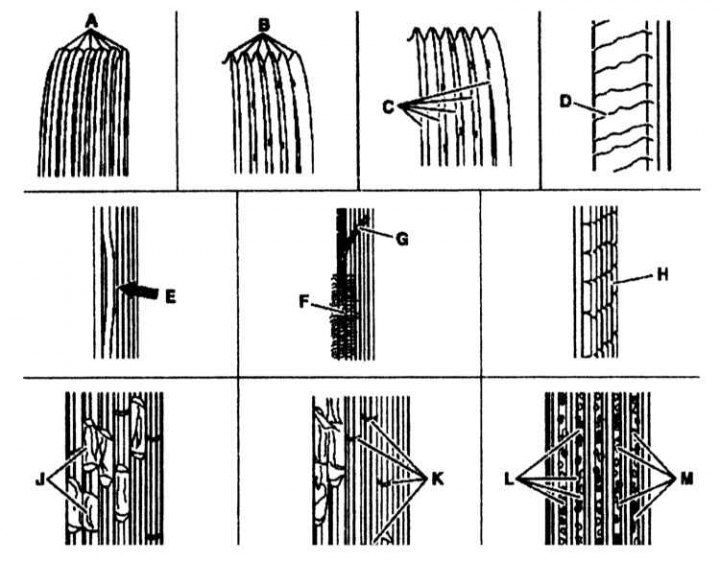

A - Új öv; B - A falak kopása - a bordák élesek (új öveken trapéz alakúak); C - Vezeték expozíció; D - Repedések az öv hátulján; E - Gumi leválása az alapról; F - A külső zsinór kopása; G - Oldalsó kábelszakadás; N - Repedések a bordákon; J - A bordák sérülése; K - Az egyes bordák repedései; L - Szennyeződés vagy kövek ragadtak a bordák közé; M - Gumi kitépése a bordákon

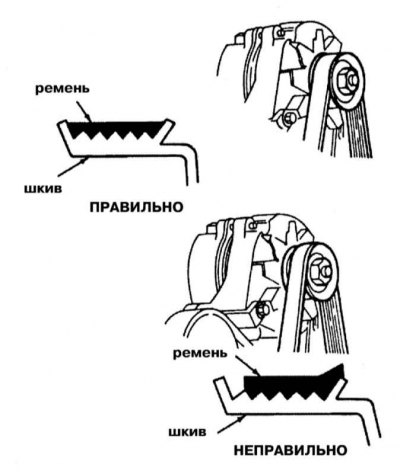

A hajtószíj beszerelésekor ügyeljen arra, hogy megfelelően helyezkedjen el a szíjtárcsákon (szigorúan a központban). A helytelenül beszerelt szíj rövid ideig tartó használata is károkat okozhat!
1. A segédegységek kígyózó hajtószíjjának lefektetésének sémája a fejezetben található A segédhajtószíj és a feszítőmechanizmus elemeinek cseréje.
2. Az ujjaival (szükség esetén zseblámpa segítségével) sétáljon végig az öv teljes hosszán, érezze a repedéseket és a leválást. Ellenőrizze azt is, hogy nincsenek-e karcolások vagy fényesre polírozott területek. Az övet mindkét oldalon meg kell vizsgálni, ami azt jelenti, hogy meg kell csavarni, hogy ellenőrizze az alsó oldal állapotát. Ugyanakkor ügyeljen arra, hogy ne legyen rozsda, repedés vagy sorja a szíjtárcsákon. Sekély, merőleges repedések megengedettek az öv munkafelületén. Ha ezek a repedések nem terjednek túl egy bordán, és nem túl mélyek, akkor nincs szükség az öv cseréjére.
3. A hajtószíj feszessége automatikusan beáll. Rendszeresen ellenőrizni kell az öv állapotát, és ha hibákat talál, cserélje ki az övet.
4. A szíj feszességét egy automatikus feszítő végzi, és nem kell ellenőrizni.
5. Állítsa le a motort, és állítsa a sebességváltót üresbe. Emelje fel és helyezze állványra a járművet.
6. Jól látható helyen jelölje meg az övet krétával.
7. Dugókulcs segítségével forgassa el a motort a főtengely szíjtárcsa csavarjánál fogva a normál forgásirányba (óramutató járásával megegyező) amíg a krétajelzés ismét meg nem jelenik, alaposan vizsgálja meg az öv állapotát teljes hosszában.
Információ a weboldalról átmásolva [mercedesman.ru]
8. A szíj feszessége a hüvelykujjával erősen megnyomva és az elhajlás mértékének ellenőrzésével ellenőrizhető. Mérjük meg vonalzóval az elhajlás mértékét. Amikor a szíjtárcsa középpontjai közötti távolság 180-280 mm között a szíj elhajlás mértékének egyenlőnek kell lennie 6 mm. Ha a szíjtárcsák középpontjai közötti távolság között van 300 és 400 mm, az elhajlásnak kell lennie 13 mm.
9. Ha a jelzett sérülések közül egy vagy több fennáll, az övet ki kell cserélni (lásd a fejezetet Motor).
10. Győződjön meg arról, hogy a szíj megfelelően illeszkedik a szíjtárcsákhoz.
