VT 161, VT 167, ZL 167, LF 67/14 és ZF 67/14 modellek

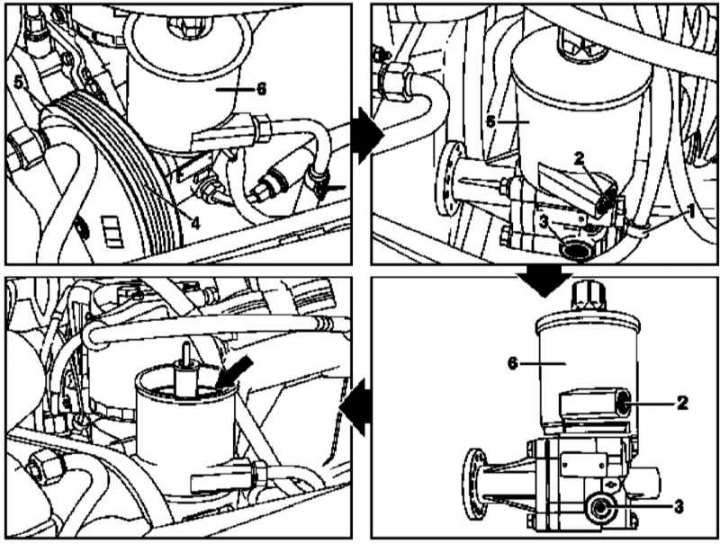

Kormányszivattyú beszerelési alkatrészei (modellek VT 161, VT 167, ZL 167, LF 67/14 és ZF 67/14)
1 - Rögzítőelemek; 2 - Visszatérő vezeték csatlakozás; 3 - Nyomószerelvény; 4 - Tartozék hajtószíj; 5 - Szíjtárcsa; 6 - Kormányszivattyú

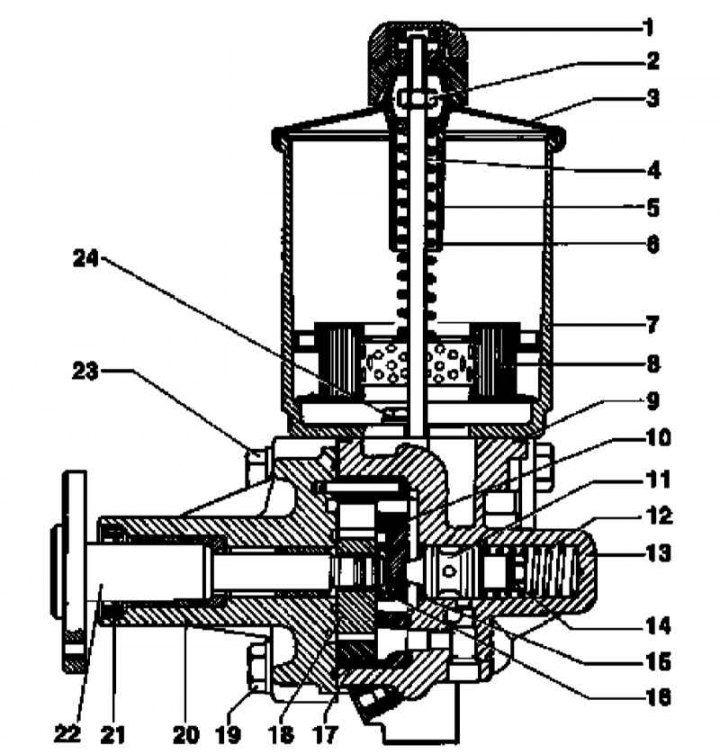

Kormányszivattyú kialakítása (modellek VT 161, VT 167, ZL 167, LF 67/14 és ZF 67/14)
1 - Szellőzőfedél; 2 - Anya; 3 - Végsapka; 4 - Hajtű; 5 - Tavasz; 6 - Műanyag tengelykapcsoló; 7 - Szervokormány tartály; 8 - Szűrőelem; 9 - O-gyűrű; 10 - Nyomótárcsa; 11 - Térfogatszabályozó szelep; 12 - Nyomórugó; 13 - Szivattyúház; 14 - Szelepcsavar; 15, 16 - Rögzítő gyűrűk; 17 - Bütyökgyűrű; 18 - Útmutató; 19, 23, 24 - Csavarok; 20 - Támkarima; 21 - Olajtömítés; 22 - Hajtótengely
1. Távolítsa el a segédhajtószíjat (4) (lásd a fejezetet Motor).
2. Lazítsa meg a rögzítőket, és távolítsa el a szíjtárcsát (5).
3. Válassza le a hidraulika vezetékeket a szerelvényekről (3 és 2) - készüljön fel a kiömlött folyadék összegyűjtésére.
4. Oldja ki az elektromos vezetékek bilincseit (1).
5. Távolítsa el a kormányszivattyút (6).
6. Alaposan tisztítson meg minden alkatrészt, cserélje ki a hibás részeket.
7. A beszerelés fordított sorrendben történik.
8. Töltse fel a szervokormány tartályát friss folyadékkal, és légtelenítse a hidraulikus kört.
9. Helyezze vissza a végsapkát, ügyelve arra, hogy a tömítés megfelelően illeszkedjen.
463.246/249 (M113) modellek

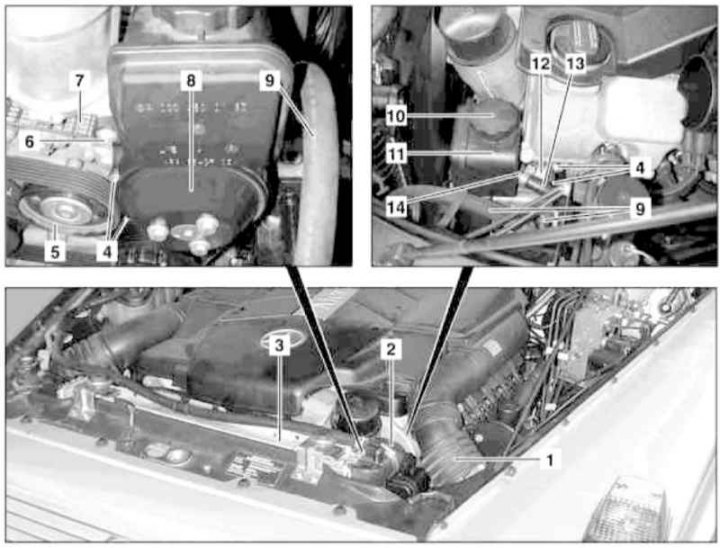

Kormányszivattyú beszerelési alkatrészei (m113 motorral szerelt modellek)
1 - Bal oldali légbeömlő; 2 - Hűtőfolyadék tömlő; 3 - Radiátor; 4 - A kormányszivattyút a tartóhoz rögzítő csavarok; 5 - Feszítőgörgő; 6 - Csavar, amely a tartályt a szivattyúházhoz rögzíti; 7 - Tartozék hajtószíj; 8 - Kormányszivattyú hajtótárcsa; 9 - Nyomásút-tágulási tömlő; 10 - Szervokormány tartály fedele; 11 - Szervokormány tartály; 12 - Kormányszivattyú; 13 - Visszafolyó tömlő
1. Távolítsa el a bal oldali légbeömlőt (1).
2. Emelje fel a járművet, és helyezze az emelőállványokra.
3. Ürítse ki a hűtőrendszert (lásd a fejezetet Rendszeres gondozás és karbantartás).
4. Csatlakoztassa le a hűtőút tömlőjét (2) a radiátor (3) tetejéről, és szükség esetén mozgassa oldalra, készítsen elő egy cseretömlőt és egy bilincset a rögzítéshez.
5. Helyezzen egy lefolyótartályt az autó alá.
6. Vegye le a kupakot (10), és szivattyúzza ki a folyadékot a szervokormány-tartályból (11).
7. Csatlakoztassa le a visszatérő tömlőt (13) a tartályról (11), készítsen elő egy cseretömlőt és egy bilincset a rögzítéshez.
8. Távolítsa el a csavart (6), amely a tartályt (11) a szivattyúegység házához rögzíti.
9. Távolítsa el a táptömlő rögzítőjét.
10. Előrenyomással, majd felhúzással távolítsa el a szervokormány tartályát (11), - készítsen elő egy csere O-gyűrűt.
11. Távolítsa el a kiegészítő hajtószíjat (7) a kormányszivattyú tárcsájáról (8) (12).
12. Válassza le a tágulási nyomótömlőt (9).
13. Csavarja ki a rögzítőcsavarokat (4), és vegye ki a szivattyút (12) a tartóból.
14. A beszerelés fordított sorrendben történik - ne felejtse el a szükséges mennyiségű friss folyadékot a tartályba tölteni, hogy elkerülje a szivattyú kiürülését.
(Eredeti információforrás: «MercedesMan.ru»)
15. Végül légtelenítse a szervokormány traktusát úgy, hogy többször elfordítja a kormányt zárról zárra.
Dízel modellek
463.323 (M612) modellek

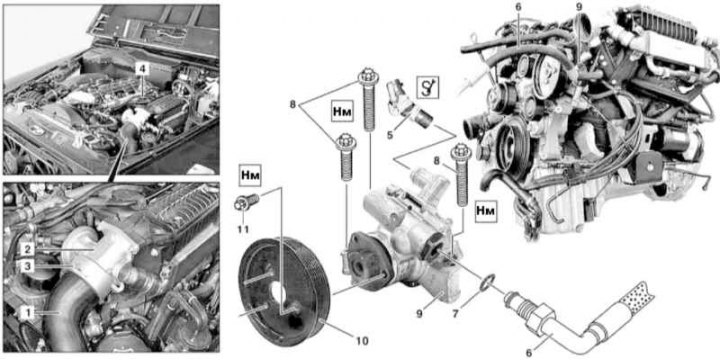

Kormányszivattyú beszerelési alkatrészei (m612 motorral szerelt modellek)
1 - Levegő bemenet; 2 - Keverőkamra; 3 - Rugós rögzítő; 4 - Szervokormány tartály; 5 - Ellátó tömlő; 6 - Nyomásút-tágulási tömlő; 7 - O-gyűrű; 8 - Csípőcsavar; 9 - Kormányszivattyú; 10 - Szivattyú hajtótárcsa; 11 - Csavar
1. Távolítsa el a hengerfejburkolat burkolatait
2. Távolítsa el a segédhajtószíjat (lásd a fejezetet Motor).
3. Csatlakoztassa le a levegőbeszívó hüvelyt (1) a keverőkamráról (2) - készítsen elő egy cseretömítő tömítést.
4. Szivattyúsítsa ki a hidraulikafolyadékot a szervokormány-tartályból (4).
5. Válassza le az ellátó tömlőt (5) a tartályról (4) – készüljön fel a kiömlött folyadék összegyűjtésére.
6. Válassza le a tágulási tömlőt (6), - azonnal dugja be a szerelvényt, ha szükséges, készítsen elő egy csere O-gyűrűt (7).
7. Távolítsa el a kormányszivattyút (9), ha szükséges, lazítsa meg a csavarokat (11) és távolítsa el a szíjtárcsát (10).
8. A beszerelés fordított sorrendben történik - ne felejtse el a szükséges mennyiségű friss folyadékot a tartályba tölteni, hogy elkerülje a szivattyú kiürülését.
9. Végül légtelenítse a szervokormány traktusát úgy, hogy többször elfordítja a kormányt zárról zárra.
463.333 (M628) modellek

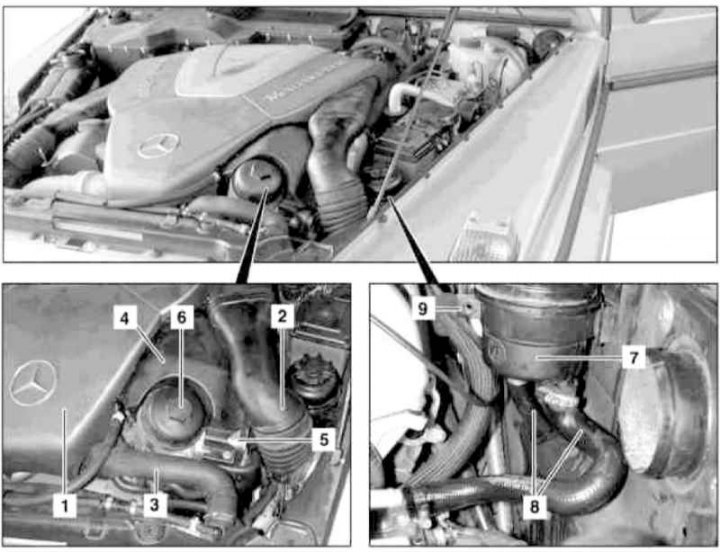

Kormányszivattyú beszerelési alkatrészei (m628 motorral szerelt modellek) (1/2)
1 - Légtisztító; 2 - Bal oldali légbeömlő; 3 - Hűtőfolyadék tömlő; 4 - Befejező panel; 5 - Olaj-víz hőcserélő; 6 - Olajszűrő; 7 - Szervokormány tartály; 8 - Tömlők; 9 - Bilincs a szervokormány tartály rögzítéséhez

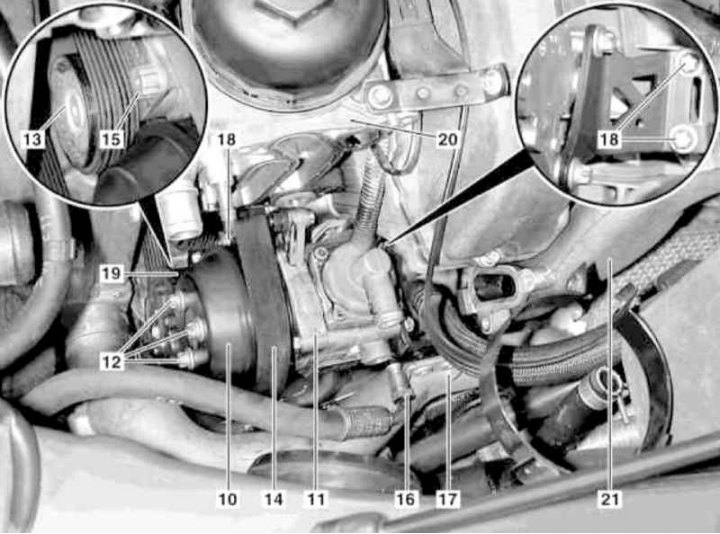

Kormányszivattyú beszerelési alkatrészei (m628 motorral szerelt modellek) (2/2)
10 - Szivattyú hajtótárcsa; 11 - Kormányszivattyú; 12 - Csavarok; 13 - Feszítőgörgő; 14 - Tartozék hajtószíj; 15 - Feszítőgörgő csavar; 16 - Szervokormány olajvezeték; 17 - Bal alsó légcsatorna; 18 - Szivattyúrögzítő csavarok; 19 - A szivattyú alsó rögzítőcsavarja; 20 - Olajszűrő ház; 21 - Bal oldali légbeömlő
1. Távolítsa el a légszűrőt (1).
2. Távolítsa el a bal oldali légbeömlőt (2).
3. Emelje fel a járművet, és helyezze emelőállványokra.
4. Távolítsa el a forgattyúház védelmét.
5. Ürítse ki a hűtőrendszert (lásd a fejezetet Rendszeres gondozás és karbantartás).
6. Húzza le a tömlőt (3) a radiátorról, és ha szükséges, húzza oldalra, készítsen elő egy cseretömlőt és egy bilincset a rögzítéshez, és készüljön fel a kiömlött folyadék összegyűjtésére.
7. Távolítsa el a négy rögzítőcsavart, távolítsa el a motorolaj-nívópálcát, távolítsa el az olajbetöltő sapkát és távolítsa el a díszburkolatot (4).
8. Helyezzen egy lefolyótartályt az autó alá.
9. Távolítsa el az olajszűrőt (6), engedje le belőle az olajat, majd helyezze vissza, először cserélje ki a tömítőtömítést.
10. Távolítsa el a folyékony hőcserélőt (5) a szűrőházból (20) - készítsen elő egy cseretömítő tömítést.
11. Távolítsa el az olajszűrő házát (20).
12. Szivattyúzza ki a folyadékot a szervokormány tartályából (7).
13. Csatlakoztassa le a tartályt, és azonnal dugja be a tömlőket (8) – készüljön fel a kiömlött folyadék összegyűjtésére.
14. Oldja ki a rögzítőbilincset (9), és felfelé húzva távolítsa el a tartályt (7).
15. A feszítőgörgő (13) csavarjának (15) kioldása után lazítsa meg a kiegészítő hajtószíjat (14), és vegye le a kormányszivattyú tárcsájáról (10) (11).
16. Kösse le és azonnal dugja be az olajvezetéket (16).
17. Távolítsa el a két csavart, és válassza le a bal alsó légcsatornát (17) a szivattyúegységről (11).
18. Lazítsa meg a hengerfejen lévő légcsatornát (21), majd óvatosan, ügyelve arra, hogy ne sértse meg, nyomja vissza a hüvelyt.
19. Lazítsa meg a szivattyút (11) rögzítő csavarokat (18).
20. A feszítőgörgő (13) megnyomása után távolítsa el az alsó csavart (19).
21. Távolítsa el a csavarokat, amelyek a szivattyút az időzítő burkolathoz és a tartóhoz rögzítik.
22. A kábelköteg elvágása után oldja ki az elektromos vezetékeket, és távolítsa el a kormányszivattyút (11).
23. Ha szükséges, távolítsa el a hajtótárcsát (10) a szivattyúegységről.
24. A beszerelés fordított sorrendben történik - ne felejtse el a szükséges mennyiségű friss folyadékot a tartályba tölteni, hogy elkerülje a szivattyú kiürülését.
25. Légtelenítse a szervokormány traktusát úgy, hogy többször elfordítja a kormányt zárról zárra.
26. Végül törölje ki a processzormemóriát a fedélzeti öndiagnosztikai rendszerből (lásd a fejezetet Motor elektromos rendszerek).
