Jegyzet. Minden önzáró rögzítőelemet ki kell cserélni!

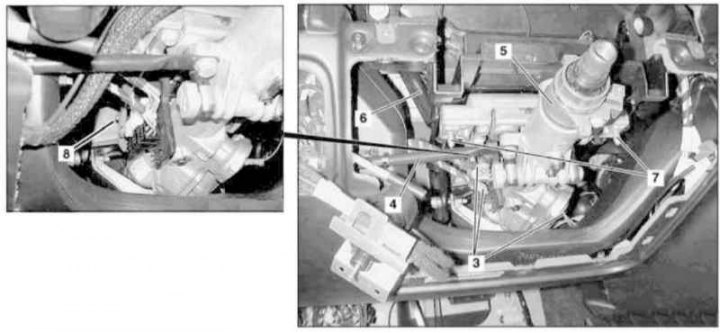

Elektromosan állítható kormányoszlop beépítési alkatrészei (1/3)
3 - Elektromos vezetékek csatlakozói; 4 - Távolsági cső; 5 - Oszlop hüvely; 6 - Tartókonzol; 7 - Felső csavar; 8 - Alsó csavar

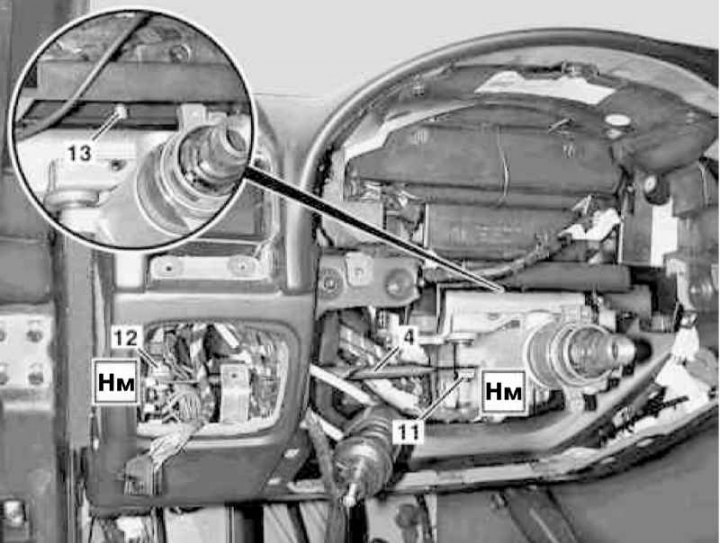

Elektromosan állítható kormányoszlop beépítési részletek (2/3)
4 - Távolsági cső; 11, 12 - Csavarok; 13 - Csapok
Elektromosan állítható kormányoszlop beépítési részletek (3/3)
1 - Központi kardáncsukló; 2 - Anya; 9 - Csavar; 10 - Gumicsizma; 14 - Kormánytengely
A cikk erről a portálról származik MercedesMAN.ru
1. A megfelelő konfigurációjú modelleken (ET2 kód) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szerviz üzemmódjának aktiválása/deaktiválása).

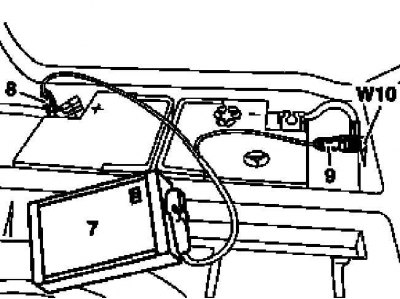

2. Kapcsolja be a segédakkumulátort, és csatlakoztassa a szabványos akkumulátorhoz, majd válassza le az utóbbiról a negatív kábelt.
7 - Segéd akkumulátor
8 — Modul pozitív vezeték kapcsa
9 — A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
3. Fordítsa egyenesen, és vegye le a kormánykereket (lásd a fejezetet A kormánykerék ki- és beszerelése).
4. Távolítsa el a műszercsoportot (lásd a fejezetet Test).
5. Távolítsa el a fedelet bal oldalon a műszerfal alatt.
6. 7 Távolítsa el a gyújtáskapcsoló egységet (EIS) (lásd a fejezetet Fedélzeti elektromos berendezések).
7. Távolítsa el a kormányoszlop házának fedelét.
8. Ha van, távolítsa el a térdtámaszt.
9. Válassza le az elektromos vezetékek csatlakozóit (3).
10. Távolítsa el a világítóberendezések üzemmódok átkapcsolására szolgáló kapcsolót (lásd a fejezetet Fedélzeti elektromos berendezések).
11. Távolítsa el a csavarokat (12 és 11).
12. Távolítsa el a távtartó csövet (4).
13. Távolítsa el a felső (7) és az alsó (8) csavarokat.
14. Lazítsa meg az anyát (2), és távolítsa el a központi kardáncsukló (1) csavarját (9).
15. Kifeszítéssel távolítsa el a csuklópántot (1) a kormánytengelyről (14).
16. Az utastérbe húzva távolítsa el a kormányoszlop perselyét (5) – ne sértse meg a csomagtartót (10).
17. A beszerelés fordított sorrendben történik - ne felejtse el a csapot (13) a tartókonzol (6) fogadóaljzatába helyezni.
18. Ha megfelelően fel van szerelve, kapcsolja ki a TELE AID rendszer szerviz üzemmódját.
19. Végül törölje a processzormemóriát a fedélzeti öndiagnosztikai rendszerből (lásd a fejezetet Motor elektromos rendszerek).
