Kormánykerék beszerelési alkatrészei
1 — A kormánykerék fűtőberendezésének vezetékcsatlakozója
32 — Kormánykerék
32c-Süllyesztett fejű csavar

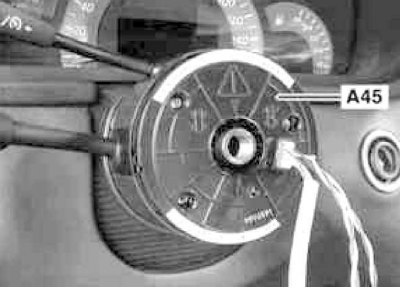

A kormánykerék érintkező kábeldobja (A45)
1. Fordítsa a kormánykereket (3) egyenes helyzetbe.
2. Vegye ki a kulcsot a gyújtáskapcsolóból, az elektronikus oszlopzárnak (ESC) működnie kell.
3. Kapcsolja be a segédakkumulátort és csatlakoztassa a szabványos akkumulátorhoz, majd válassza le az utóbbiról a negatív kábelt.

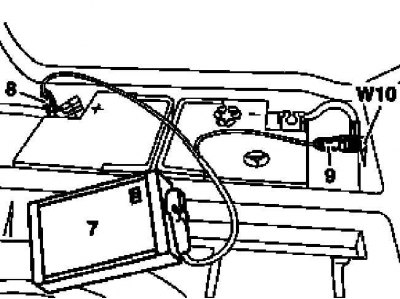

7 - Segéd akkumulátor
8 — Modul pozitív vezeték kapcsa
9 — A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
4. Távolítsa el a légzsák modult a kormánykerékről (lásd a fejezetet Fedélzeti elektromos berendezések).
5. A megfelelő konfigurációjú modelleken (02.07.01-től megjelent VL0 kóddal) válassza le a kormánykerék fűtőberendezésének elektromos vezetékének csatlakozóját (1).
6. A kormánykereket (32) mozdulatlanul rögzítve távolítsa el a süllyesztett csavart (32c), a csavart hiba nélkül ki kell cserélni.
7. Vezesse át a légzsák vezetékét az átjáró nyíláson, és távolítsa el a kormánykereket, miután előzőleg megjelölte a beépítési helyzetét az oszlop tengelyén.
8. Szemrevételezéssel ellenőrizze az érintkezőkábel dob (A45) állapotát, ha szükséges, cserélje ki (lásd a részt A kormánykerék érintkező kábeldobjának eltávolítása és felszerelése).
9. A beszerelés fordított sorrendben történik, győződjön meg arról, hogy a kerék szétszerelésekor készült leszállási jelek megfelelően illeszkednek.
