A 2002.06.30-ig gyártott modellek kormányszög-érzékelőjének beépítési részletei
A45 - Érintkezőkábel dob
B24/8 - Kormányszög-érzékelő

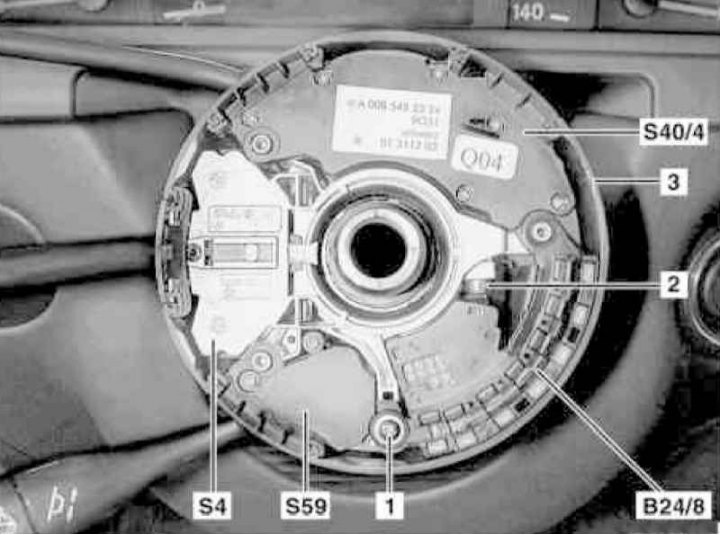

A kormányszög-érzékelő felszerelésének részletei a 02.07.01-től gyártott modelleken
1 - Csavar
3 — Kormányoszlop kapcsolók modulja
B24/8 - Kormányszög-érzékelő
1. Fordítsa a kormánykereket egyenes helyzetbe.
2. A megfelelő konfigurációjú modelleken (ET2 kód) aktiválja a TELE AID segélyhívó rendszer szervizmódját (lásd a részt A TELE AID segélyhívó rendszer szerviz üzemmódjának aktiválása/deaktiválása).
3. Kapcsolja be a segédakkumulátort és csatlakoztassa a szabványos akkumulátorhoz, majd válassza le az utóbbiról a negatív kábelt.
7 - Segéd akkumulátor
8 — Modul pozitív vezeték kapcsa
9 — A modul negatív vezetékének kivezetése
W10 - Akkumulátor földelés
4. Távolítsa el a kormánykereket (lásd a fejezetet A kormánykerék ki- és beszerelése).
5. Távolítsa el az érintkezőkábel dobját (A45) (lásd a szakaszt A kormánykerék érintkező kábeldobjának eltávolítása és felszerelése).
6. A 2002. 06. 30-ig gyártott modelleken nyomja felfelé a reteszeket, miközben enyhe nyomással válassza le a dobot (A45) az elfordulási szögérzékelőtől (B24/8).
7. A 2002. 01. 07-től gyártott modelleken csavarja ki a csavart (1), és távolítsa el az érzékelőt (B24/8) a dobból (A45).
8. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy az alkatrészek megfelelően vannak csatlakoztatva és biztonságosan rögzítve.
9. Ha megfelelően fel van szerelve, kapcsolja ki a TELE AID rendszer szerviz üzemmódját.
10. Aktiválja az érzékelőt (B24/8) a motor beindításával és a kormánykerék többszöri elfordításával.
11. Végül törölje a processzormemóriát a fedélzeti öndiagnosztikai rendszerből (lásd a fejezetet Motor elektromos rendszerek).
