Tartalomjegyzék: Modellek 463.246/249/250/333 ↡ Modellek 463.323 ↡
Modellek 463.246/249/250/333

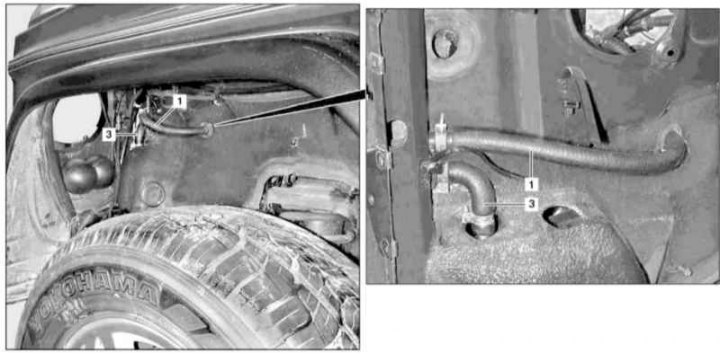

Részletek a szervokormány folyadékhűtő vezetékének beszereléséhez a 463.246/249/250/333 modelleken (1/2)
1 - Visszafolyó tömlő
3 — A kormányszerkezet visszatérő tömlője

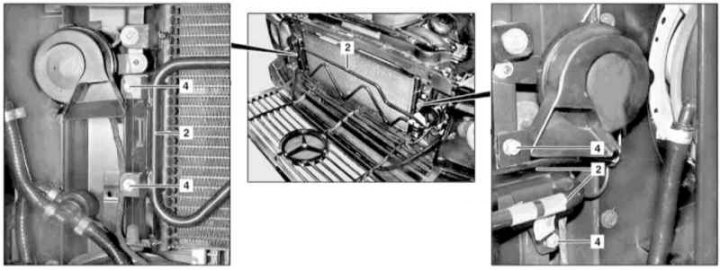

Részletek a szervokormány folyadékhűtő vezetékének beszereléséhez a 463.246/249/250/333 modelleken (2/2)
2 - Hűtővezeték
4 - Anya
1. Engedje le előre az első rácsot (lásd a fejezetet Test).
2. Távolítsa el a bal oldali fényszóró egységet (lásd a fejezetet Fedélzeti elektromos berendezések).
3. Távolítsa el a bal oldali kerékjáratvédő reteszelést.
4. Szivattyúzza ki a folyadékot a szervokormány-tartályból.
5. Válassza le a visszatérő tömlőt (1) a hűtőfolyadék vezetékről (2), és készüljön fel a kiömlött folyadék összegyűjtésére.
6. Válassza le a kormányszerkezet visszatérő tömlőjét (3) a vezetékről (2), és készüljön fel a kiömlött folyadék összegyűjtésére.
7. Fordítsa el többször a kormánykereket zárról reteszelésre – kérjen meg egy asszisztenst, hogy gyűjtse össze a tömlőből (3) kiszorított folyadékot.
Figyelem! A kormányszivattyú károsodásának elkerülése érdekében semmilyen körülmények között ne hagyja járni a motort!
8. Lazítsa meg az anyákat (4), távolítsa el a hűtőútvonalat (2), és engedje le belőle a folyadékot egy előkészített edénybe.
9. A beszerelés fordított sorrendben történik, ne felejtse el feltölteni a szervokormány tartályát friss folyadékkal.
Modellek 463.323
Részletek a szervokormány hűtővezetékének beszereléséhez a 463.323-as modelleken (1/2)
1 — Bal kürt
2 - Visszafolyó cső
3 - Hűtővezeték
4 - Csavar

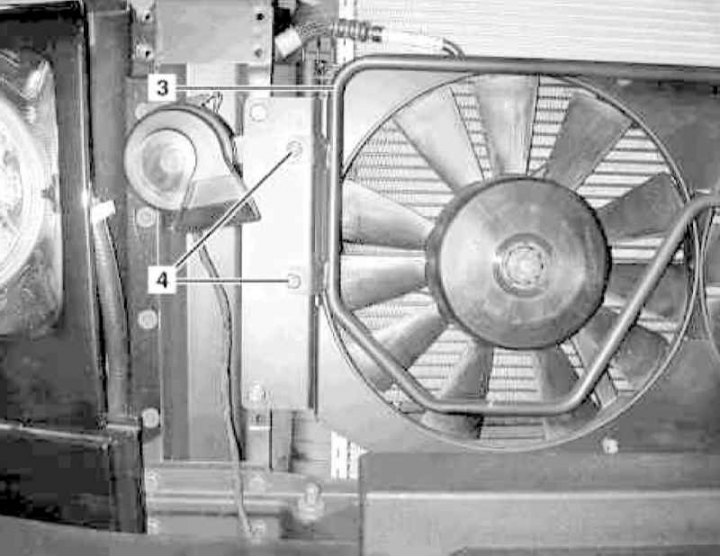

Részletek a szervokormány hűtővezetékének beszereléséhez a 463.323-as modelleken (2/2)
3 - Hűtővezeték
4 - Csavar
1. Távolítsa el az elülső rácsot (lásd a fejezetet Test).
2. Távolítsa el a bal oldali fényszóró egységet (lásd a fejezetet Fedélzeti elektromos berendezések).
3. Szivattyúzza ki a folyadékot a szervokormány tartályából.
4. Csatlakoztassa le a bal kürtöt (1).
5. Válassza le a visszatérő vezetékeket (2) a szervokormány hűtőfolyadék vezetékéről (3).
6. Miután megkérte egy asszisztensét, hogy gyűjtse össze a tömlőből kiszorított folyadékot, többször forgassa el a kormánykereket egyik reteszeléssel a másikra.
7. Lazítsa meg a csavarokat (4), távolítsa el a hűtőútvonalat (3), és engedje le belőle a folyadékot egy előkészített edénybe.
8. A beszerelés fordított sorrendben történik, ne felejtse el feltölteni a szervokormány tartályát friss folyadékkal.
