A munka sorrendje
1. Ha ki kell cserélni a biztosítékot, használhat műanyag csipeszt, amely a szabványos szerszámkészletben található.
2. Csipesszel távolítsa el a kiolvadt biztosítékot az érintkezőkről.
3. Helyezzen be egy új, azonos névleges értékű biztosítékot az érintkezőkbe. Győződjön meg arról, hogy az érintkező biztonságos.
4. Ha az új biztosíték azonnal kiolvad, tájékozódjon a táblázatból. 9.1, hogy az előírtnál alacsonyabb névleges értékű biztosítékot szereltek-e be.
5. Ha minden helyes, a táblázat segítségével azonosítsa az áramkörre csatlakoztatott elektromos készüléket, és külön ellenőrizze. Ha szükséges, használja a megfelelő kapcsolási rajzot.
A biztosíték cseréje
1. Ha az újonnan beszerelt biztosíték közvetlenül a csere után kiolvad, ellenőrizze a megfelelő áramkört.
2. Soha ne cserélje ki a biztosítékokat drótdarabra, gemkapcsra vagy más "hibára". Ez súlyos károkat okozhat az elektromos rendszerben.
3. Az autóban mindig legyen tartalék biztosítékkészlet (lásd a táblázatot 9.1).
9.1. táblázat. Relé és biztosíték szerelőblokk a motortérben
Világító modul biztosítékdoboz

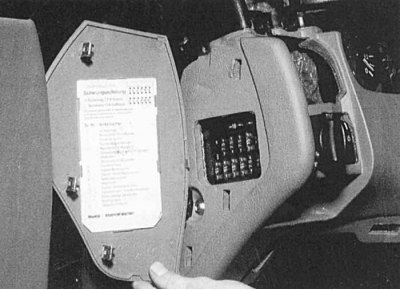

Rajz. 9.39. Az előlap bal oldalán, a villanykapcsoló mellett található a kültéri világítóberendezésekért felelős biztosítékdoboz. A burkolat csavarhúzóval eltávolítható
Ábrán látható. 9.39.
A blokkban található biztosítékokat a táblázat tartalmazza. 9.2.
9.2. táblázat. Világítás biztosítékok
Biztosítékdoboz az elemtartóban

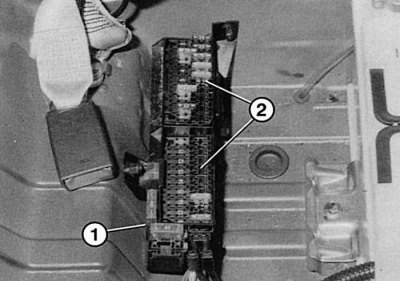

Rajz. 9.40. További biztosítékdobozok (2), beleértve a túlterhelés biztosítékokat (1), a hátsó ülés alatt, az akkumulátor mellett találhatók
Ábrán látható. 9.40.
A blokkban található biztosítékokat a táblázat tartalmazza. 9.3.
9.3. táblázat. A blokk biztosítékai az akkumulátor motorterében találhatók
