Tartalomjegyzék: Eltávolítás ↡ Telepítés ↡
Eltávolítás

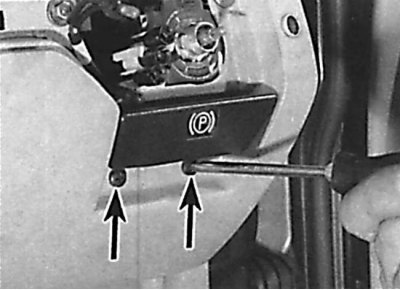

A rögzítőfék kioldó fogantyújának csavarjainak elhelyezkedése

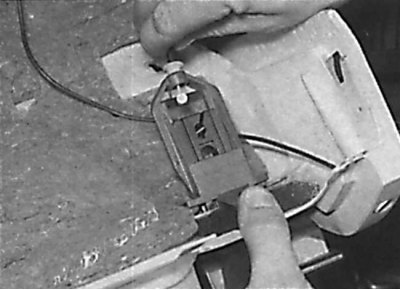

A kábel leválasztása a rögzítőfék kioldó karjáról
A műszerfal alsó részének eltávolítása után válassza le a kábelt a rögzítőfék kioldó karjáról

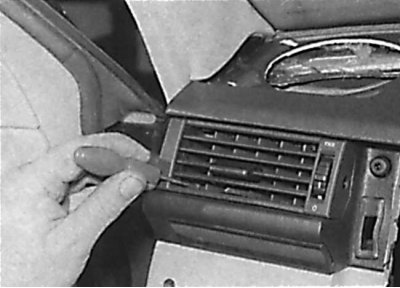

Csavarhúzóval oldja ki a szellőzőfúvókákat rögzítő rögzítőt

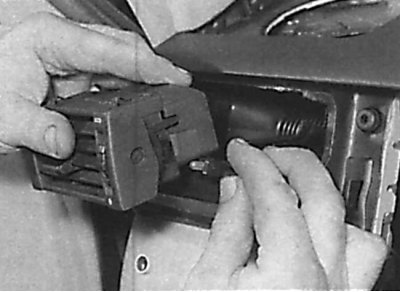

A szellőzőfúvóka eltávolítása a műszerfalról

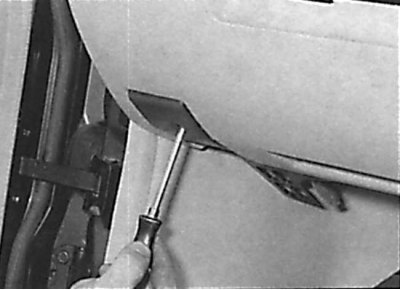

A rögzítőfék kar lecsavarása a műszerfal alsó burkolatáról a jobb oldali kormányzású járműveken
[A weboldalról másolt információ: mercedesman]

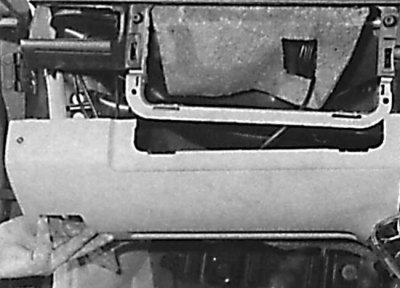

A műszerfal alsó borításának eltávolítása jobb oldali kormányzású járműveken

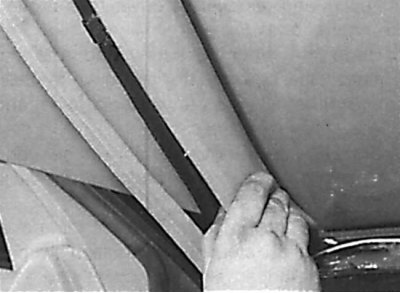

Az ajtótömítés eltávolítása az A-oszlopról

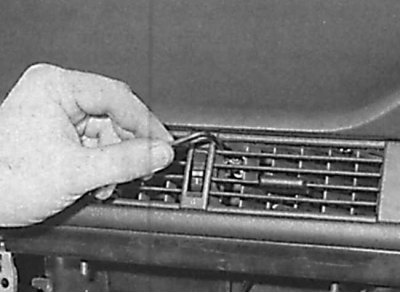

Csavarja ki a csappantyú rudat rögzítő csavart

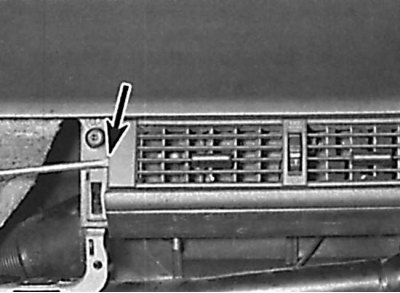

A központi fúvókablokkot rögzítő csavar helye

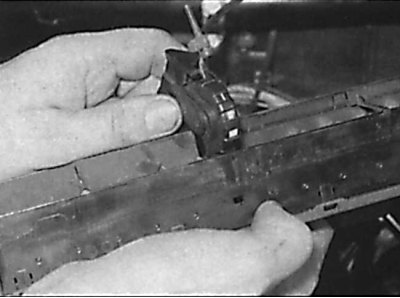

A vezérlőkar eltávolítása a középső fúvókaegység hátuljáról

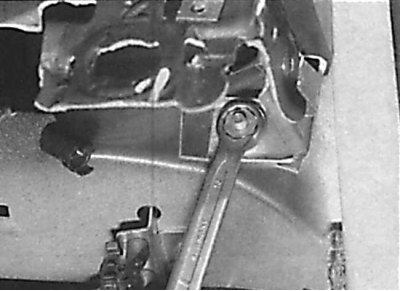

Csavarja ki a vezetőoldali műszerfalat rögzítő anyát

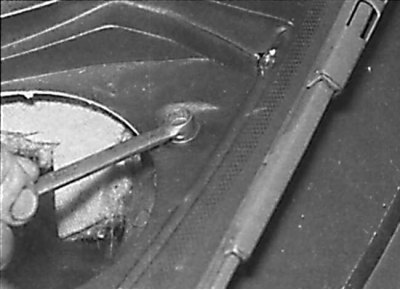

Csavarja ki a műszerfal rögzítőcsavarját, amely a hangszóró nyílásában található

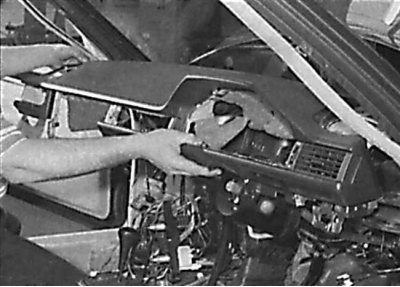

A műszerfal eltávolítása az autóból
1. Távolítsa el a földelő vezetéket az akkumulátorról.
2. Távolítsa el a kormánykereket.
3. Távolítsa el a bal és jobb hangszórót a műszerfalról.
4. Távolítsa el a fényszóró hatótávolság-szabályozóját.
5. Távolítsa el a kapcsokat, és távolítsa el a pedálok körüli borítást.
6. Csavarja ki a csavart, vegye le a motorháztető nyitó kart és húzza ki a kábelt róla. Távolítsa el a rögzítőfék kioldó fogantyúját a műszerfalhoz rögzítő csavarokat (lásd az ábrát. A rögzítőfék kioldó fogantyújának csavarjainak elhelyezkedése).
7. Egy csavarhúzó penge segítségével és óvatosan távolítsa el a gyújtáskapcsoló burkolatát.
8. Csavarja ki a felső rögzítőcsavarokat, és távolítsa el a vezetőoldali műszerfal alsó borítását. Válassza le a kábelt a rögzítőfék karjának hátuljáról, és távolítsa el a karral együtt a díszburkolatot (lásd az ábrát. A kábel leválasztása a rögzítőfék kioldó karjáról). Fordítsa el a világításkapcsolót, és vegye le a műszerfalról.
9. Távolítsa el a kesztyűtartót és a kesztyűtartó fedelét vagy az utasoldali légzsákot.
10. Egy vékony csavarhúzó pengével oldja ki a kapcsokat, és távolítsa el a bal és jobb szellőzőnyílásokat a műszerfalról (lásd az ábrát. Csavarhúzóval oldja ki a szellőzőfúvókákat rögzítő rögzítőt, távolítsa el a szellőzőfúvókát a műszerfalról).
11. Csavarja ki a vezetőoldali műszerfal alsó borítását rögzítő felső és alsó csavarokat, és távolítsa el (lásd az ábrát. A rögzítőfék kar lecsavarása a műszerfal alsó kárpitjáról jobbkormányzású járműveknél, A műszerfal alsó borításának eltávolítása jobb oldali kormányzású járműveken).
12. Távolítsa el az ajtótömítést a két A-oszlopról (lásd az ábrát. Az ajtótömítés eltávolítása az A-oszlopról).
13. A központi fúvókák nyílásain keresztül csavarja ki a légcsappantyú rudat rögzítő csavart, amely szabályozza a frisslevegő-ellátást. Csavarja ki a csavart, majd engedje el a tartókonzolokat és távolítsa el a központi fúvóka egységet, miközben leválasztja a vezérlőkart az egység hátuljáról (lásd az ábrát. A csappantyús rögzítőcsavar kicsavarása, a középső fúvókaszerelvény csavarjának megkeresése, A vezérlőkar eltávolítása a középső fúvókaszerelvény hátuljáról).
14. Húzza maga felé a fűtésvezérlő és a fűtőventilátor fogantyújának eltávolításához. Csavarja ki a két nagy anyát, amelyek a szabályozókat a helyükön tartják, majd csavarja ki az alján található két csavart, és vegye le a fűtőpanelt (lásd az ábrát. A fűtőpanelt rögzítő anyák és csavarok elhelyezkedése).
15. Csavarja ki a négy csavart, vegye le a hőmérséklet-szabályozó panelt a középkonzol elejéről, és válassza le az elektromos csatlakozót a panelről (lásd az ábrát. A hőmérséklet-szabályozó panel eltávolítása a középkonzolról).
16. Válassza le a kapcsolópanel tetején található gyűrűs kapcsolókat. Óvatosan engedje el a kapcsolópanel mindkét oldalán található rögzítőkereteket, és maga felé húzva távolítsa el a kapcsolókat a középkonzolról, hogy hozzáférjen a középkonzol rögzítőanyáihoz. Csavarja ki a két anyát, amelyek a középkonzolt a műszerfalhoz rögzítik (lásd az ábrát. A középkonzolt a műszerfalhoz rögzítő anyák elhelyezkedése).
17. Csavarja ki a vezetőoldali műszerfalat rögzítő anyát, és csavarja ki a hangszórók furataiban található két csavart. Óvatosan távolítsa el a műszerfalat a motortér válaszfalától, miközben engedje el a szélvédő fúvókáit a fűtés tetejéről, és vegye ki a műszerfalat a járműből (lásd az ábrát. A vezetőoldali műszerfalat rögzítő csavar kicsavarása, a hangszóró nyílásában található műszerfalat rögzítő csavar kicsavarása, A műszerfal eltávolítása az autóból).
Telepítés
1. A beszerelés az eltávolítással fordított sorrendben történik. Ellenőrizze, hogy a szélvédő fúvókái megfelelően illeszkednek-e a fűtőburkolathoz. Végül csatlakoztassa az akkumulátort, és ellenőrizze, hogy minden elektromos alkatrész és kapcsoló megfelelően működik-e.
