Eltávolítás
A sebességváltó kar díszkeretének eltávolítása automata sebességváltóval szerelt modelleknél

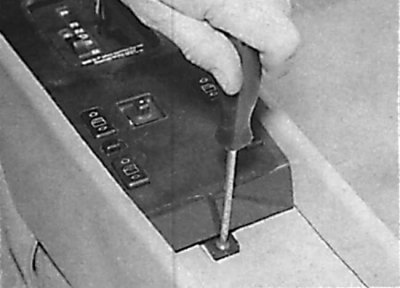

Csavarja ki a csavart, amely a díszburkolat hátsó részét a középkonzolhoz rögzíti

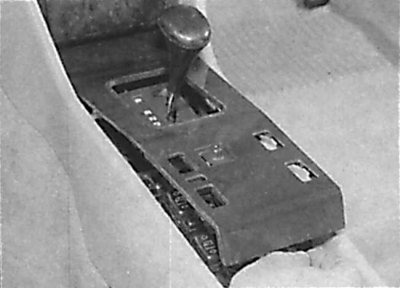

A díszburkolat eltávolítása a középkonzolról

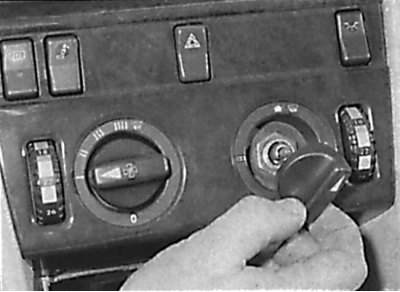

A fűtésvezérlő gombok eltávolítása

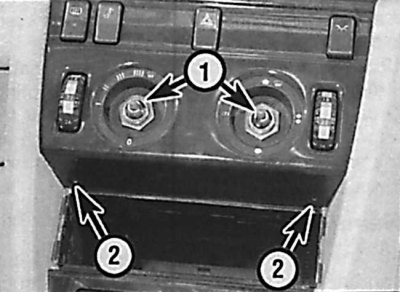

A fűtőpanelt rögzítő anyák (1) és csavarok (2) elhelyezkedése

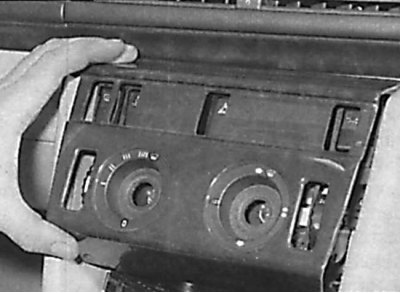

A fűtőpanel eltávolítása

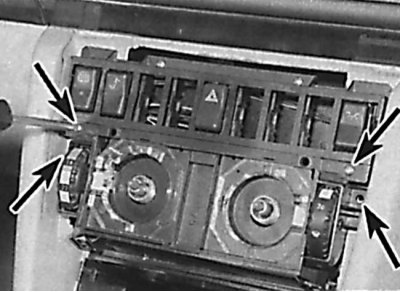

A hőmérséklet-szabályozó rögzítőcsavarjainak helye

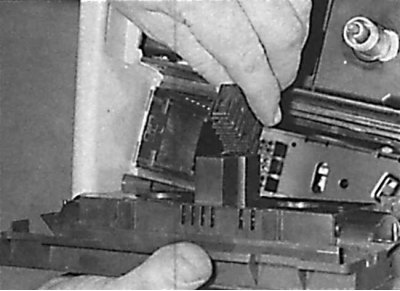

A hőmérséklet-szabályozó panel eltávolítása a középkonzolról

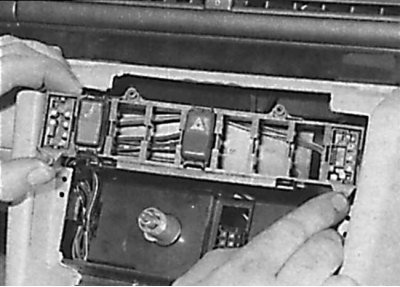

A kapcsolóblokk eltávolítása a középkonzolról

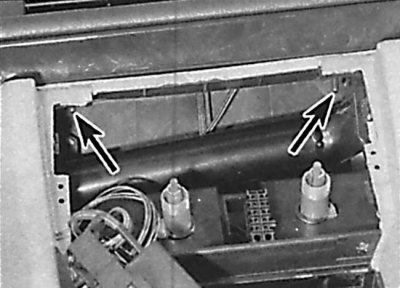

A középkonzolt a műszerfalhoz rögzítő anyák elhelyezkedése

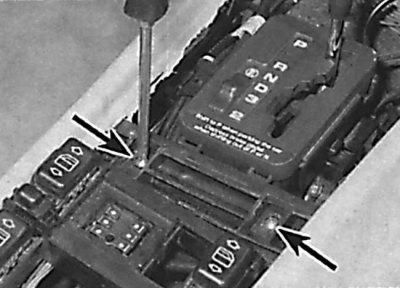

A középkonzol elülső részét rögzítő csavarok elhelyezkedése

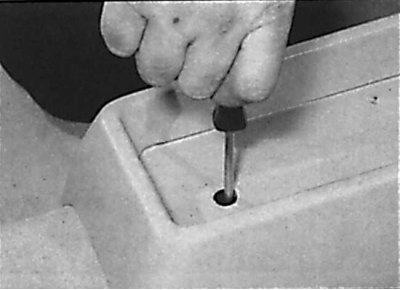

Csavarja ki a középkonzol hátulját rögzítő csavart

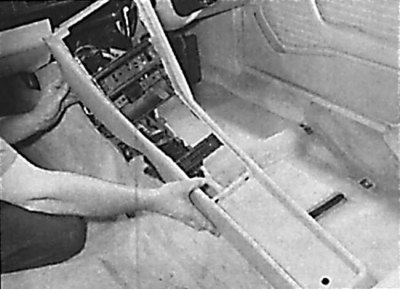

A középkonzol eltávolítása

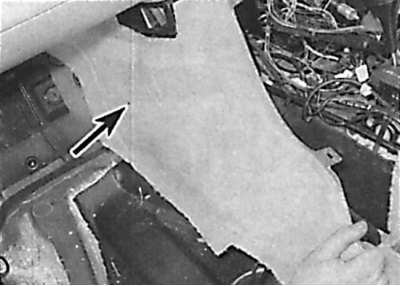

A szőnyeg oldalát rögzítő csavar helye
1. Távolítsa el a földelő vezetéket az akkumulátorról.
2. Távolítsa el a kárpit és a habszivacs betéteket a középkonzol hátuljáról.
3. Óvatosan távolítsa el a sebességváltó előlapot a középkonzolról (lásd az ábrát. A sebességváltó kar díszkeretének eltávolítása automata sebességváltóval szerelt modelleknél).
4. Csavarja ki a díszburkolat hátsó részét a középkonzolhoz rögzítő csavart, és vegye le a fedelet az autóról (lásd az ábrát. Csavarja ki a díszburkolat hátsó részét a középkonzolhoz rögzítő csavart, távolítsa el a díszburkolatot a középkonzolról).
5. Húzza maga felé a fűtésvezérlő és a fűtőventilátor fogantyújának eltávolításához. Csavarja ki a két nagy anyát, amelyek a szabályozókat a helyükön tartják, majd csavarja ki az alján található két csavart, és vegye le a fűtőpanelt (lásd az ábrát. A fűtésvezérlő gombok eltávolítása, A fűtőelemet rögzítő anyák és csavarok elhelyezkedése, A fűtőpanel eltávolítása).
6. Csavarja ki a négy csavart, vegye le a hőmérséklet-szabályozó panelt a középkonzol elejéről, és válassza le az elektromos csatlakozót a panelről (lásd az ábrát. A hőmérséklet-szabályozó csavarok elhelyezkedése, A hőmérséklet-szabályozó panel eltávolítása a középkonzolról).
7. Válassza le a kapcsolópanel tetején található gyűrűs kapcsolókat. Óvatosan engedje el a kapcsolópanel mindkét oldalán található rögzítőkereteket, és maga felé húzva távolítsa el a kapcsolókat a középkonzolról, hogy hozzáférjen a középkonzol rögzítőanyáihoz. Csavarja ki a két anyát, amelyek a középkonzolt a műszerfalhoz rögzítik (lásd az ábrát. A kapcsolóblokk eltávolítása a középkonzolról, A középkonzolt a műszerfalhoz rögzítő anyák elhelyezkedése).
8. Távolítsa el a rádiót.
9. Lazítsa meg a tartókonzolokat, és távolítsa el a kapcsolópanelt a középkonzol hátuljáról.
Információ a weboldalról átmásolva MercedesMAN
10. Csavarja ki a csavarokat, amelyek a középkonzolt az autó padlójához rögzítik (lásd az ábrát. A középkonzol elülső részét rögzítő csavarok elhelyezkedése, A középkonzol hátsó részét rögzítő csavar kicsavarása).
11. Emelje fel a középkonzolt, vegye le a sebességváltó karról, és vegye ki a járműből (lásd az ábrát. A középkonzol eltávolítása).
12. Ha szükséges, a középkonzol eltávolítása után csavarja ki a csavarokat és engedje el a kapcsokat, majd távolítsa el a szőnyeg oldalsó részeit (lásd az ábrát. A szőnyeg oldalát rögzítő csavar helye).
Telepítés
1. A beszerelés az eltávolítással fordított sorrendben történik. Végül ellenőrizze az összes kapcsoló működését.
