Ушчыльняльнае кольца ўваходнага вала
Зняцце ахоўнага вечка з пярэдняй часткі картэра счаплення

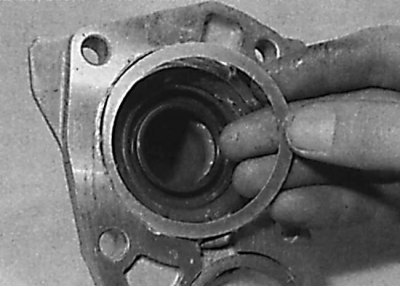

Зняцце ўшчыльняльнай пракладкі з ахоўнага вечка

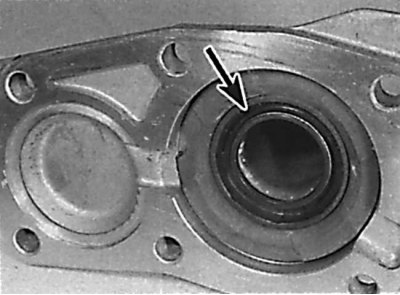

Размяшчэнне ўшчыльняльнага кольца ўваходнага вала ў ахоўным вечку
1. Зніміце каробку перадач.
2. Зніміце выціскны падшыпнік і рычаг выключэння счаплення.
3. Адшрубуйце балты мацавання і зніміце ахоўнае вечка з перадпакоя часткі картэра счаплення (гл. мал. Зняцце ахоўнага вечка з пярэдняй часткі картэра счаплення).
4. З задняй часткі вечка зніміце ўшчыльняльную пракладку (гл. мал. Зняцце ўшчыльняльнай пракладкі з ахоўнага вечка).
5. Выкарыстоўваючы лязо адвёрткі як рычаг, зніміце ўшчыльняльнае кольца з вечка (гл. мал. Размяшчэнне ўшчыльняльнага кольца ўваходнага вала ў ахоўным вечку).
6. Выконваючы асцярожнасць, ачысціце гняздо ўшчыльняльнага кольца ў ахоўным вечку. Выкарыстоўваючы трубчастую апраўку адпаведнага дыяметра, усталюеце новае ўшчыльняльнае кольца ў вечка.
7. Вышмаруйце і ўсталюеце ў ахоўнае вечка ўшчыльняльную пракладку, затым, выконваючы асцярожнасць, усталюеце ахоўнае вечка на картэр счаплення.
8. Вырабіце на разьбярства нітаў мацавання ахоўнага вечка тонкі пласт сродку, які перашкаджае отвинчиванию нітаў. Укруціце ніты і зацягніце іх патрабаваным момантам.
9. Усталюйце рычаг выключэння счаплення і выціскны падшыпнік.
10. Усталюйце каробку перадач на аўтамабіль.
Ушчыльняльнае кольца выходнага фланца
Увага! Пры ўсталёўцы неабходна выкарыстоўваць новую гайку мацавання выходнага фланца скрынкі перадач.

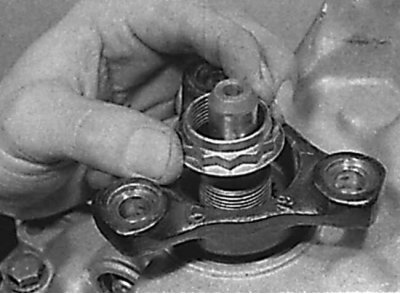

Зняцце гайкі мацавання выходнага фланца каробкі перадач
[Артыкул атрыманы з гэтага партала: www.mercedesman.ru]
1. Адлучыце карданны вал ад выходнага фланца каробкі перадач.
2. Усталюеце рычаг пераключэння перадач у нейтральнае становішча.
3. Выкарыстоўваючы адмысловую прыладу, зафіксуйце выходны фланец скрынкі перадач ад проворачивания. Пры гэтым доступ да гайкі мацавання выходнага фланца павінен быць вольны.
4. Адшрубуйце гайку мацавання выходнага фланца скрынкі перадач. Пры ўсталёўцы неабходна выкарыстоўваць новую гайку (гл. мал. Зняцце гайкі мацавання выходнага фланца каробкі перадач).
5. Выкарыстоўваючы здымнік, зніміце выходны фланец з вала скрынкі перадач.
6. Выкарыстоўваючы лязо адвёрткі як рычаг, выміце ўшчыльняльнае кольца выходнага фланца скрынкі перадач.
7. Выконваючы асцярожнасць, ачысціце гняздо для ўшчыльняльнага кольца.
8. Выкарыстоўваючы трубчастую апраўку адпаведнага дыяметра, усталюеце новае ўшчыльняльнае кольца выходнага фланца.
9. Усталюеце фланец на выходны вал скрынкі перадач і замацуеце яго новай гайкай. Пры зацягванні гайкі, выкарыстоўваючы адмысловую прыладу, утрымлівайце фланец ад проворачивания.
10. Злучыце карданны вал з выходным фланцам каробкі перадач.
