Замена кольцаў сёдлаў клапанаў (Mercedes-Benz Vario 814)

1. Зніміце клапаны.

2. Замацуйце галоўку блока цыліндраў на мантажным стале.

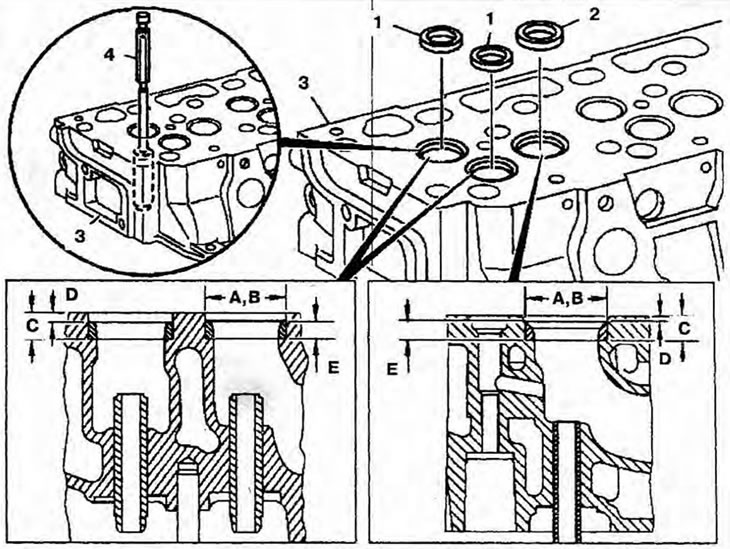

3. Праверце ўнутраны дыяметр накіроўвалай утулкі з дапамогай індыкатара 4 (малюнак 3.13).

4. Зніміце кольцы сёдлаў клапанаў 1 і 2 з галоўкі блока цыліндраў 3.

5. Вымерайце дыяметр адтуліны пад кольца сядла клапана (памер У) у галоўцы блока цыліндраў.

6. Марнуйце адтуліны ў галоўцы блока цыліндраў пад кольцы сёдлаў клапанаў.

7. Усталюйце новыя кольцы ў скрынку з вадкім азотам і пратрымаеце іх там прыкладна 20-30 хвілін.

8. Нагрэйце галоўку блока цыліндраў у вадзяной лазні да тэмпературы 80°C.

9. З дапамогай шчыпцоў перамесціце кольцы 1 і 2 са скрынкі з вадкім азотам у адтуліны ў галоўцы блока цыліндраў.

10. Усталюйце кольцы з дапамогай мысліка. Кольцы павінны быць устаноўлены без прамаруджванняў.

11. Апрацуйце кольцы сёдлаў клапанаў да патрабаваных памераў (табліца 3.4).

(Публікацыя перадрукавана з гэтага рэсурсу: MERCEDESMAN.ru)

12. Усталюйце клапаны.

Табліца 3.4. Памеры кольцаў сёдлаў клапанаў

Параметры		Рухавікі 904
Вонкавы дыяметр кольцаў сёдлаў впускных клапанаў А, мм	Стандарт	35.07-35.08
	Рэм. памер 0.3	35.37-35.38
	Рэм. памер 0.5	35.57-35.58
Вонкавы дыяметр кольца сядла выпускнога клапана А, мм	Стандарт	40.07-40.08
	Рэм. памер 0.3	40.37-40.38
	Рэм. памер 0.5	40.57-40.58
Вышыня кольца сядла клапана Е, мм	Впускны	7.6-7.7
	Выпускны	8.0-8.1
Перакрыванне кольца сядла клапана ў галоўцы блока цыліндраў, мм	Впускны	0.045-0.080
	Выпускны	0.045-0.080
Адлегласць паміж кантактнай паверхняй галоўкі блока цыліндраў і крайняй паверхняй кольца сядла клапана D, мм	Впускны	3.7-4.0
	Выпускны	3.3-3.6
Дыяметр адтуліны кольца сядла выпускнога клапана ў галоўцы блока цыліндраў У, мм	Стандарт	40.000-40.025
	Рэм	40.300-40.325
	Рэм	40.500-40.525
Глыбіня адтуліны пад кольца сядла клапана ў галоўцы блока цыліндраў З, мм	Впускны	11.4-11.6
	Выпускны	11.4-11.6
