Клапаны — зняцце і ўстаноўка (Mercedes-Benz Vario 814)

Зняцце

1. Зніміце галоўку блока цыліндраў 5 (малюнак 3.12).

2. Зніміце трымальнікі фарсунак у зборы.

3. Вымерайце дыяметр талеркі Ва ўсіх клапанаў (рухавікі да нумара 039739).

4. Вымерайце дыяметр талеркі Ва ўсіх клапанаў і дапушчальную розніцу паміж дыяметрамі стрыжняў абодвух впускных клапанаў (рухавікі, пачынаючы з нумара 039740).

5. Зніміце талерку 2 і спружыны 3 і 4.

6. Выміце і пазначце клапаны 6 і 7 з галоўкі блока цыліндраў.

7. Выміце сальнік 9 стрыжняў клапанаў. Пры ўсталёўцы сальнікі неабходна замяніць.

8. Вымерайце шырыню кожнага кольца ўсіх сёдлаў клапанаў.

9. Праверце знос накіроўвалых утулак клапанаў з дапамогай мікраметра.

10. Праверце канцэнтрычнасць і дапушчальнае адхіленне ад зададзенага памеру клапанаў 6 і 7.

11. Праверце спружыны 3 і 4 клапанаў. Памеры клапанаў прыведзены ў табліцы 3.2, памеры накіроўвалых утулак клапанаў - у табліцы 3.3.

Ўстаноўка

12. Устаноўка праводзіцца ў парадку, зваротным зняцці.

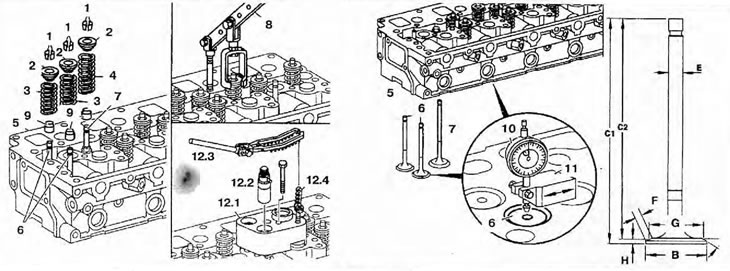

Малюнак 3.12. Клапаны: 1 - Сухары; 2 - Талерка спружыны; 3 - Спружына впускнога клапана; 4 - Спружына выпускнога клапана; 5 - Галоўка блока цыліндраў; 6 - Впускны клапан; 7 - Выпускны клапан; 8 - Здымнік клапанаў з адаптарам; 9 - Сальнік стрыжня клапана; 10 - Стрэлачны індыкатар; 11 - Апора індыкатара; 12.1 - Апора; 12/02 - Картрыдж; 12/03 - Упартая відэлец; 12/04 - Здымная відэлец; А - Кут талеркі клапана; У - Дыяметр талеркі клапана; С1 - Даўжыня клапана (рухавікі 904.908 да нумара 03739); С2 - Даўжыня клапана (рухавікі 904.908 пачынаючы з нумара 039740 і 904.914/923/936); Е - Дыяметр стрыжня клапана; Р - Шырыня сядла клапана; 3 - Дыяметр сядла клапана; Н - Адлегласць прыціркі сядла клапана па сярэднім дыяметры

Табліца 3.2. Памеры клапанаў

Параметры		Рухавікі да нумара 026066	Рухавікі пачынаючы з нумара 026067
Прыляганне клапана да кантактнай паверхні галоўкі блока цыліндраў, мм		1.1-1.5
Кут талеркі клапана А,°	Впускны	20
	Выпускны	45
Дыяметр талеркі клапана У, мм	Впускны	33.9-34.1
	Выпускны	37.9-38.1
Шырыня талеркі клапана Р, мм	Впускны	3.3-4.3
	Выпускны	3.5-4.2
Даўжыня клапана З, мм	Впускны	125.7-126.1	125.65-126.95
	Выпускны	152.5-152.9
Дыяметр стрыжня клапана Е, мм	Впускны	7.935-7.950
	Выпускны	7.925-7.940
Адлегласць прыціркі сядла впускнога клапана (Н) па сярэднім дыяметры па стаўленні да дыяметра сядла впускнога клапана (6). мм	Адлегласць G	31.0
	Адлегласць Н	2.7-3.1
Адлегласць прыціркі сядла выпускнога клапана (Н) па сярэднім дыяметры па стаўленні да дыяметра сядла выпускнога клапана (З), мм	Адлегласць G	36.0
	Адлегласць Н	2.5-3.2
Цвёрдасць наканечніка стрыжня клапана, ПДВ	Впускны	54-60
	Выпускны	54-60

Табліца 3.3. Памеры накіроўвалых утулак клапанаў

Параметры		Рухавікі 904
Унутраны дыяметр у галоўцы блока цыліндраў, мм		8.000-8.022
Біццё стрыжня клапана, мм	Впускны	0.050-0.087
	Выпускны	0.060-0.097
