Змест: Зняцце ↡ Ўстаноўка ↡
Зняцце
1. Зніміце галоўку блока цыліндраў.
2. Зніміце трымальнік фарсункі ў зборы.
3. Зніміце вечка 1 з галоўкі блока цыліндраў 10 (малюнак 3.15). Заменіце ўшчыльняльнае кольца 2.
4. Устаўце ўтулку 11 паміж дыскам клапана і базай. Вышыня ўтулкі 5.3 мм.
5. З дапамогай абцугоў 12 зніміце поршань 4.
6. Праверце сальнік 3 поршня 4.
7. Зніміце сухары 5. сціснуўшы спружыну здымнікам 15.
Арыгінал можна знайсці на сайце (MercedesMan.ru)
8. Сцісніце спружыну 7 і зніміце фіксатары 6 і 8 спружыны.
9. Перавярніце галоўку блока цыліндраў 10 і выміце клапан 9.
Ўстаноўка
10. Устаноўка праводзіцца ў парадку, зваротным зняцці.

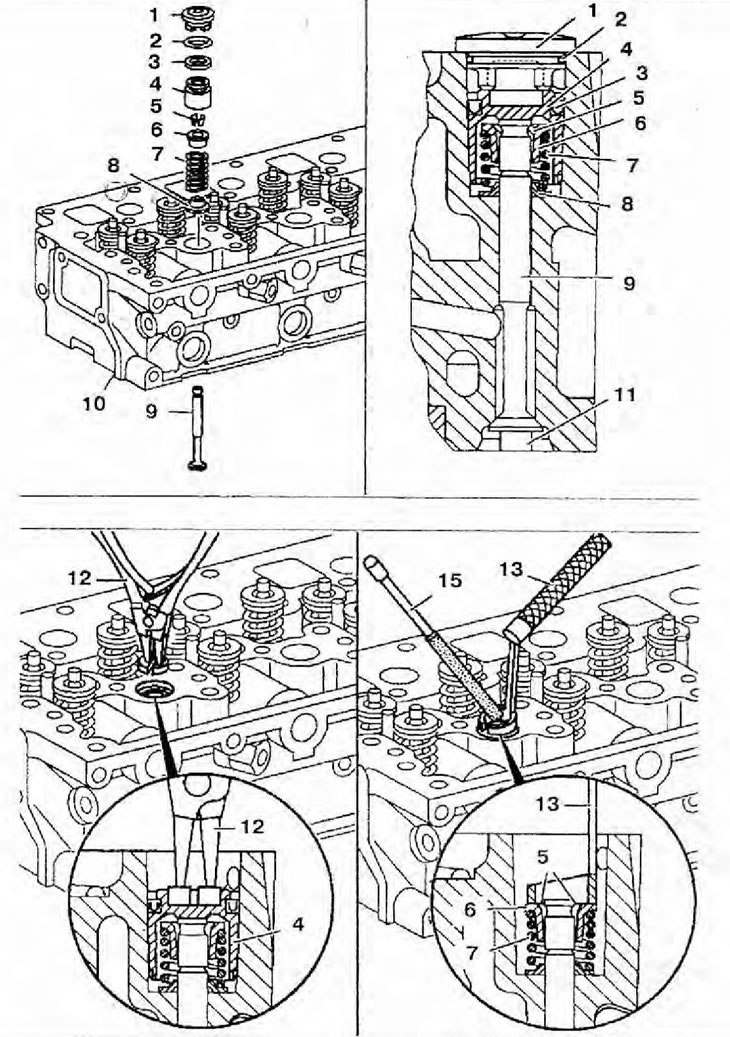

Малюнак 3.15. Пастаянны дросель: 1 - Вечка; 2,3- Ушчыльняльныя кольцы; 4 - Поршань; 5 - Сухары; 6 - Верхнім фіксатар спружыны; 7 - Спружына: 8 - Ніжні фіксатар спружыны; 9 - Клапан; 10 - Галоўка блока цыліндраў; 11 - Утулка; 12 - Абцугі; 13 - Здымнік спружыны; 15 - Магнітны стрыжань.
