Зняцце
1. Зніміце поршні.
Праверка
2. Праверце шатуны на адсутнасць зносу. Шатуны з блакітным колерам павінны быць заменены.
3. Праверце ўнутраны дыяметр утулкі 5 верхняй галоўкі шатуна (малюнак 3.18).
4. Праверце шатун 1 на адсутнасць перакосу і адхіленняў ад дапушчальных памераў. Памеры шатуна прыведзены ў табліцы 3.6.
5. Усталюйце шатунныя ўкладышы 3 і вымерайце дыяметр.
6. Вымерайце восевы зазор шатун падшыпнікаў.
Ўстаноўка
7. Усталюйце поршні.

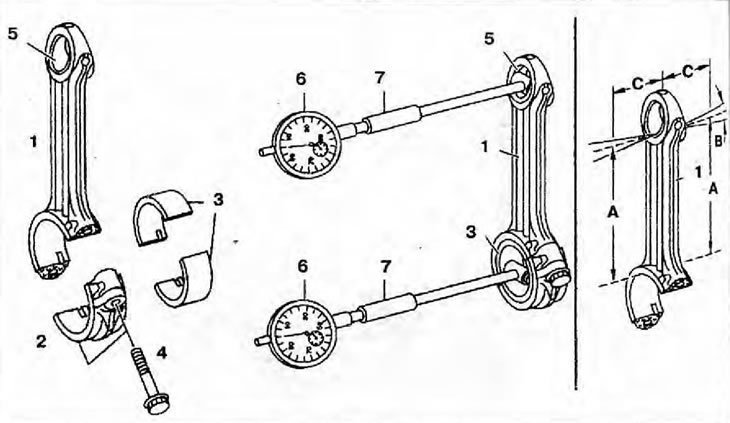

Малюнак 3.18. Шатуны: 1 - Шатун; 2 - Шатунная крышка; 3 - Шатунныя ўкладышы; 4 - Шатунныя балты: 5 - Утулка верхняй галоўкі шатуна; 6 - Індыкатар; 7 - Апора; А - Адлегласць паміж верхняй і ніжняй галоўкамі шатуна; У - Дапушчальная змена восевага паралелізму паміж верхняй і ніжняй галоўкамі шатуна па стаўленні да вымеранага значэння; З - Вымераная адлегласць.
Табліца 3.6. Памеры бадзягаў
| Параметры | Рухавікі да нумара 119308 | Рухавікі, пачынаючы з нумара 119309 | |
| Унутраны дыяметр ніжняй галоўкі шатуна з усталяванымі ўкладышамі, мм | Стандарт | 70.054-70.093 | |
| Рэм. памер 0.1 | 69.954-69.933 | ||
| Рэм. памер 0.25 | 69.804-69.843 | ||
| Рэм. памер 0.5 | 69.554-69.593 | ||
| Рэм. памер 0.75 | 69.304-69.343 | ||
| Рэм. памер 1.0 | 69.054-69.093 | ||
| Дыяметр ніжняй галоўкі шатуна без укладышаў, мм | 75.000-75.019 | ||
| Дапушчальная змена восевага паралелізму паміж верхняй і ніжняй галоўкамі шатуна па стаўленні на даўжыню больш 50 мм, мм | 0.025 | ||
| Зазор шатун падшыпнікаў, мм | Радыяльны | 0.039-0.098 | |
| Восевы | 0.170-0470 | ||
| Дапушчальная овальность адтулін, мм | Утулка верхняй галоўкі шатуна | 0.006 | |
| Ніжняя галоўка шатуна | 0.008 | ||
| Унутраны дыяметр ўтулкі верхняй галоўкі шатуна, мм | 40.03-40.04 | 42.03-42,04 | |
