Змест: Зняцце ↡ Ўстаноўка ↡
Зняцце
1. Зніміце здвоеную папярочную бэльку.
2. Зніміце ахоўнае вечка 7 паддона 3 (малюнак 3.23а).
3. Зліце маторнае масла.
4. Адлучыце раз'ём праводкі 8 датчыка ўзроўню алею В14.

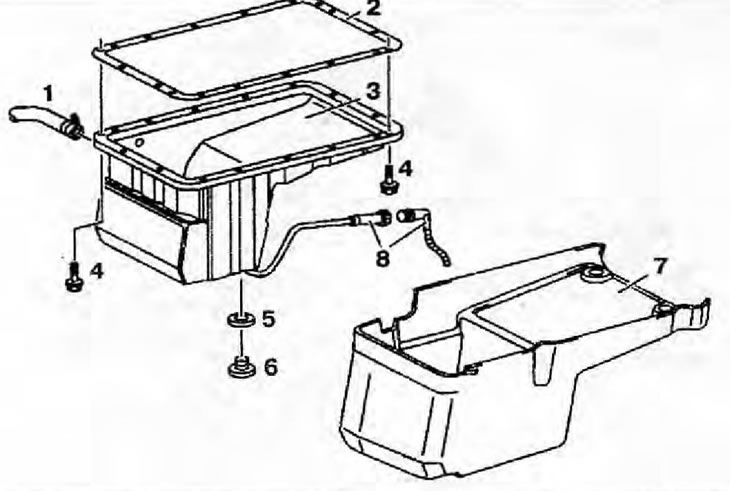

Малюнак 3.23а. Паддон (рухавікі да нумара 049131): 1 - Нагнятальны маслаправод; 2 - Пракладка; 3 - Паддон; 4 - Ніт; 5 - Ушчыльняльнае кольца; 6 - Зліўны корак; 7 - Ахоўная крышка; 8 - Раз'ём праводкі датчыка ўзроўню алею
5. Адкруціце раздым праводкі 8 датчыка ўзроўня алею Ў 14 ад блока кіравання MR/PLD і адлучыце яго (малюнак 3.23б).
6. Адлучыце нагнятальны маслаправод 1 ад паддона 3. Праверце стан хамута.
7. Адкруціце балты 4 і зніміце паддон 3. Пратрыце кантактныя паверхні блока цыліндраў. Заменіце пракладку 2 і ўшчыльняльнае кольца 5.
Ўстаноўка
8. Устаноўка праводзіцца ў парадку, зваротным зняцці.

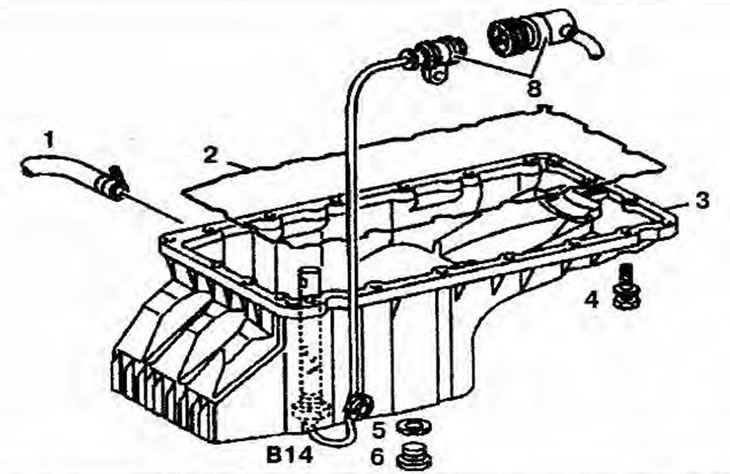

Малюнак 3.23б. Паддон (рухавікі, пачынаючы з нумара 049132): 1 - Нагнятальны маслаправод; 2 - Пракладка; 3 - Паддон; 4 - Ніт; 5 - Ушчыльняльнае кольца; 6 - Зліўны корак; 8 - Раз'ём праводкі датчыка ўзроўню алею; В14 - Датчык ўзроўню алею.
Матэрыял створаны на аснове сайта: MERCEDESMAN
