Зняцце
1. Зніміце канавачны шкіў каленчатага вала.
2. Зніміце паддон.
3. Зніміце трубу паказальніка ўзроўня алею 7 і кранштэйн 8 яе мацавання да маслозаборнику 12 (малюнак 3.24).
4. Зніміце маслазаборнік 12.
5. Зніміце алейную помпу 1.
6. Зніміце сальнік 14 і ўшчыльняльнае кольца 14.
7. Выміце шасцярні алейнай помпы 18 з корпуса і праверце адсутнасць зносу.
Ўстаноўка
8. Устаноўка праводзіцца ў парадку зваротным зняцці.

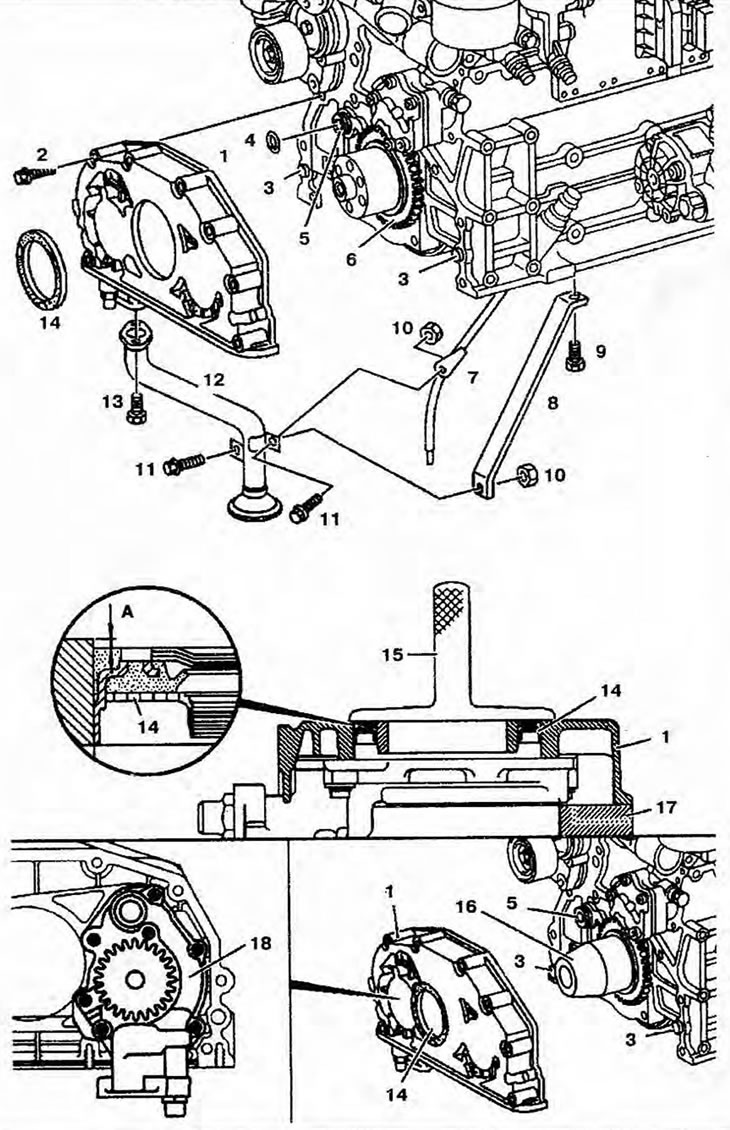

Малюнак 3.24. Алейная помпа: 1 - Алейная помпа ў зборы; 2, 9, 11, 13 - Ніты; 3 - Палец; 4 - Ушчыльняльнае кольца; 5 - Пераходнік; 6 - Шасцярня прывада алейнай помпы; 7 - Труба паказальніка ўзроўню алею; 8 - Кранштэйн; 10 - Гайка; 12 - Маслазаборнік; 14 - Сальнік; 15 - Прабойнік; 16 - Накіроўвалая ўтулка; 17 - Апора; 18 - Шасцярні алейнай помпы; А - Пасадка сальніка алейнай помпы.
