Зняцце
1. Выключыце запальванне і адлучыце адмоўны провад ад батарэі.
2. Зніміце сэрвіснае вечка.
3. Зліце астуджальную вадкасць.
4. Зніміце шчыток 9 з выпускнога калектара (малюнак 3.26).
5. Зніміце шчыток 11 з турбанаддувам.
6. Зніміце впускную трубу і корпус алейнага фільтра.
7. Адлучыце нагнятальны маслаправод 6 ад турбанаддувам.
8. Адкруціце болт 8.
9. Адлучыце трубку вентыляцыі картэра 7 ад алейнага радыятара.
10. Выкруціце корак 4 з алейнага радыятара 1 і зліце маторнае масла.
11. Адкруціце балты мацавання выпускнога калектара на 4 мм і разлучыце выпускны калектар і галоўку блока цыліндраў.
12. Зніміце алейны радыятар 1 ад блока цыліндраў.
Ўстаноўка
13. Устаноўка праводзіцца ў парадку, зваротным зняцці.

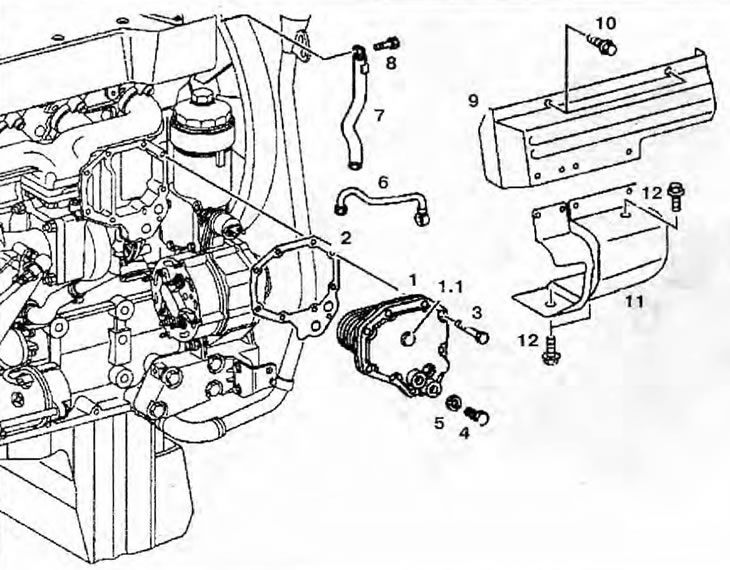

Малюнак 3.26. Алейны радыятар: 1 - Алейны радыятар; 1.1, 3, 8, 10, 12 - Ніты; 2 - Пракладка; 4 - Разьбовая пробка; 5 - Ушчыльняльнае кольца; 6 - Нагнятальны маслаправод; 7 - Трубка вентыляцыі картэра; 9, 11 - Шчыткі.
