Зняцце
1. Зліце астуджальную вадкасць.
2. Зніміце рашотку радыятара і дэкаратыўную панэль ніжэй рашоткі.
3. Адлучыце трубкі ад корпуса паветранага фільтра 3 (малюнак 3.30).
4. Прыслабце хамуты трубак падачы сціснутага паветра 7 і 8 ад радыятара сціснутага паветра 1.
5. Адлучыце злучальнікі ад радыятара 2.
6. Зніміце замак капота з пярэдняй цэнтральнай бэлькі 13.
Ўстаноўка
7. Устаноўка праводзіцца ў парадку; зваротным зняцці.

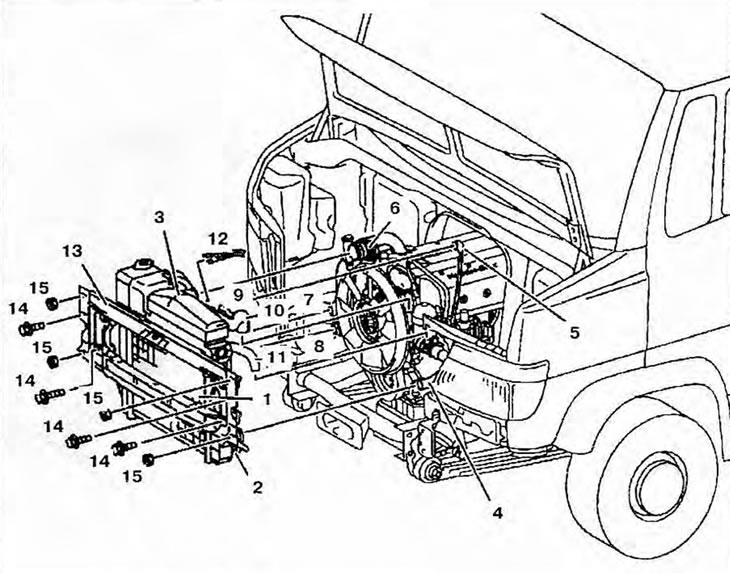

Малюнак 3.30. Радыятар сістэмы астуджэння: 1 - Радыятар сціснутага паветра; 2 - Радыятар сістэмы астуджэння; 3 - Корпус паветранага фільтра; 4, 9, 10, 11 - Трубкі сістэмы астуджэння; 5 - Трубка вентыляцыі картэра; 6 - Впускная труба; 7, 8 - Трубкі падачы сціснутага паветра; 12 - Раз'ём праводкі датчыка праверкі паветранага фільтра; 13 - Пярэдняя цэнтральная бэлька; 14 - Ніты; 15 - Гайкі.
