Зняцце
1. Зніміце радыятар.
2. Зніміце тэрмастат 4 (малюнак 3.28а).
3. Зніміце муфту вентылятара.
4. Зніміце рамень прывада генератара.
5. Зніміце шкіў 15 помпы сістэмы ахладжэння 1.
6. Зніміце кранштэйны 12.
7. Адлучыце раз'ём праводкі 7.1 або 7.2 ад датчыка тэмпературы астуджальнай вадкасці.
8. Зніміце перахаднікі 8.1 ці 8.2 з галоўкі блока цыліндраў. Заменіце пракладку 9.
9. Зніміце злучальнік 6.
10. Адлучыце трубку 11 сістэмы астуджэння ад помпы сістэмы астуджэння 1.
11. Зніміце помпу сістэмы ахладжэння 1 і пракладку 5.
12. Пратрыце ўшчыльняльную паверхню блока цыліндраў і помпы сістэмы астуджэння 1.
Разборка
13. Зніміце фланец 1 з вала 3 (малюнак 3.28б).
14. Зніміце стопорнае кольца 2.
15. З дапамогай мысліка зніміце вал 3 з лопасцевага кола 6 і карпусы помпы 4.
Зборка
16. Вышмаруйце вал 3 маторным маслам і запрасуйце яго ў корпус помпы 4 з дапамогай мысліка.
17. Усталюйце стопарнае кольца 2.
18. Нагрэйце фланец 1 і запрасуйце яго на вал 3.
19. Усталюйце новы сальнік 5 на вал 3 і з дапамогай мысліка запрасуйце яго ў корпус помпы 4.
20. Запрасуйце лопасцевае кола 6 на вал 3.
21. Пракруціце фланец 1 помпы і праверце лёгкасць кручэння вала.
- Зазор паміж лопасцевым колам і корпусам помпы сістэмы астуджэння: 0.6-1.0 мм.
- Адлегласць паміж корпусам помпы сістэмы астуджэння і фланцам: 112.7-113.3 мм.
- Выступанне лопасцевага кола адносна карпусы помпы сістэмы астуджэння: 0.5 мм.
Ўстаноўка
22. Устаноўка праводзіцца ў парадку, зваротным зняцці.

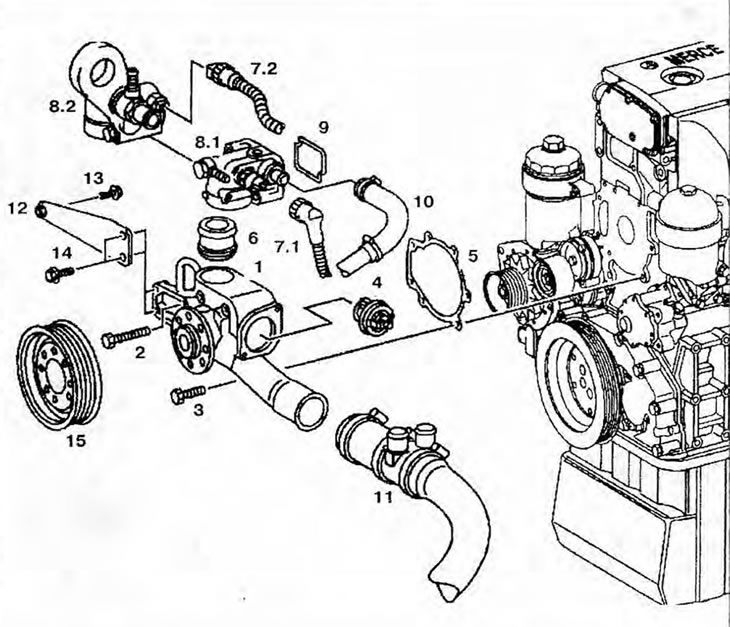

Малюнак 3.28а. Зняцце і ўстаноўка помпы сістэмы астуджэння: 1 - Помпа сістэмы астуджэння; 2, 3, 13, 14 - Ніты; 4 - Тэрмастат; 5, 9 - Пракладкі; 6 - Злучальнік; 7.1 - Раз'ём праводкі датчыка тэмпературы астуджальнай вадкасці (рухавікі 904.904/908 да нумара 040487); 7.2 - Раз'ём праводкі датчыка тэмпературы астуджальнай вадкасці (рухавікі 904.904/908, пачынаючы з нумара 040488, і рухавікі 904.914/923/936); 8.1 - Пераходнік (рухавікі 904.904/908 да нумара 040487); 8.2 - Пераходнік (рухавікі 904.904/908, пачынаючы з нумара 040488, і рухавікі 904.914/923/ 936); 10, 11 - Трубкі сістэмы астуджэння; 12 - Кранштэйны; 15 - Шкіў помпы сістэмы астуджэння.

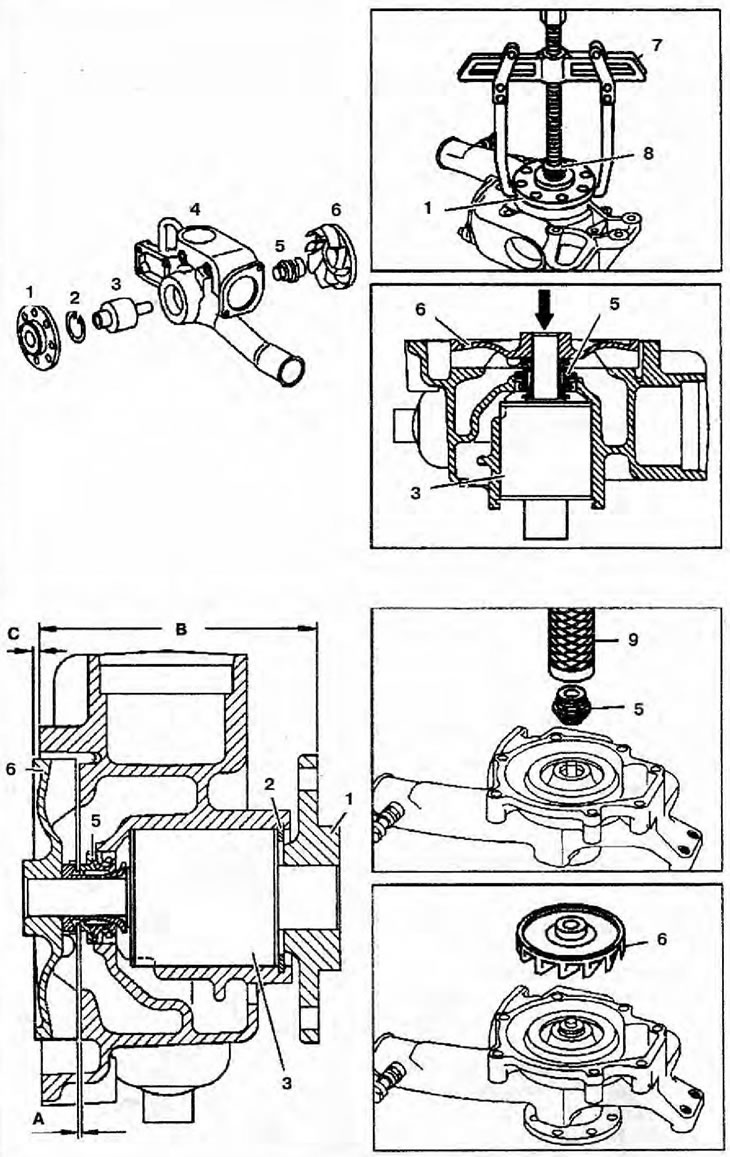

Малюнак 3.28б. Разборка і зборка помпы сістэмы астуджэння: 1 - Фланец; 2 - Стопорное кольца; 3 - Вал; 4 - Корпус помпы сістэмы астуджэння; 5 - Сальнік; 6 - Лопасцевае кола; 7 - Здымнік; 8 - Упартая дэталь; 9 - Прабойнік; А - Зазор паміж лопасцевым колам і корпусам помпы сістэмы астуджэння; У - Адлегласць паміж корпусам помпы сістэмы астуджэння і фланцам, З - Выступленне лопасцевага кола адносна корпуса помпы сістэмы астуджэння.
