Гільза блока цыліндраў (Mercedes-Benz Vario 814)

Зняцце

1. Зніміце каленчаты вал.

2. Замацуйце блок цыліндраў 1 на расткавы станок 3 (малюнак 3.20а).

3. Сумясціце гільзу цыліндра з расточваннем станка 3.

4. Замацуйце расточванне і распусціце гільзу 2 на палову таўшчыні ў некалькі прыёмаў. Калі змяняюцца некалькі гільзаў, будзьце ўважлівыя пры выкананні аперацыі расточвання і праводзіце яе ў парадку 2-4-1-3 у пазбяганне празмерных тэмпературных уздзеянняў.

5. Марнуйце гільзу 2 на 0.2 мм менш вонкавага дыяметра.

6. Выміце гільзу 2

Ўстаноўка

7. Вымерайце дыяметр цыліндра 1 (малюнак 3.20б).

8. Вышмаруйце цыліндр не спіртавой змазкай.

9. Вымерайце гільзу 2 (малюнак 3.20в).

10. Усталюйце блок цыліндраў 1 на прэс.

11. Усталюйце гільзу 2 у адтуліну пад правільным кутом.

12. Запрасуйце гільзу 2 так, каб яна выступала над блокам цыліндраў на 20 мм.

13. Запрасуйце гільзу 2 да ўпора.

14. Пратачыце кантактную паверхню блока цыліндраў 1.

15. Замацуйце блок цыліндраў 1 на расточным станку.

16. Марнуйце адтуліну цыліндру ў некалькі прыёмаў Рэкамендуемая частата кручэння: 250-280 аб/ мін. Хуткасць падачы: 0.04-0.06 мм / абарот. Памеры блока цыліндраў прыведзены ў табліцы 3.8.

17. Выканайце хонінгаванне адтуліны цыліндру да патрабаванага выніку. Рабочы ціск: 2.5-3.0 бар. Частата кручэння: 60-100 аб/ мін. Кут хонінгавання: 40-60°. Лік цыклаў: 30-40.

18. Вымерайце суседнія гільзы і, калі неабходна, праханінгуйце іх.

19. Пратрыце блок цыліндраў 1.

20. Вырабіце пазнакі на паверхні 3 на блоку цыліндраў пасля рамонту. Пазнакі (класіфікацыя) цыліндраў і вышыні блока цыліндраў (адлегласць А) наносяцца на паверхнях I і II на блоку цыліндраў (малюнак 3.20г). На рухавіках 904 маюцца тры пазнакі: I - на цыліндрах 1-3 і пазнака II - на цыліндры 4. Кожны рамонт блока цыліндраў 3 павінен быць адзначаны ў гэтых палях.

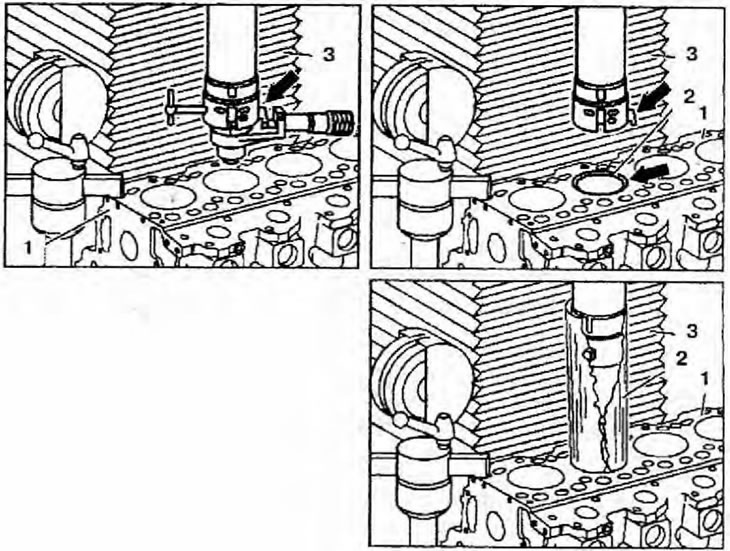

Малюнак 3.20а. Зняцце гільзы блока цыліндраў: 1 - Блок цыліндраў; 2 - Гільза; 3 - Расточны інструмент.

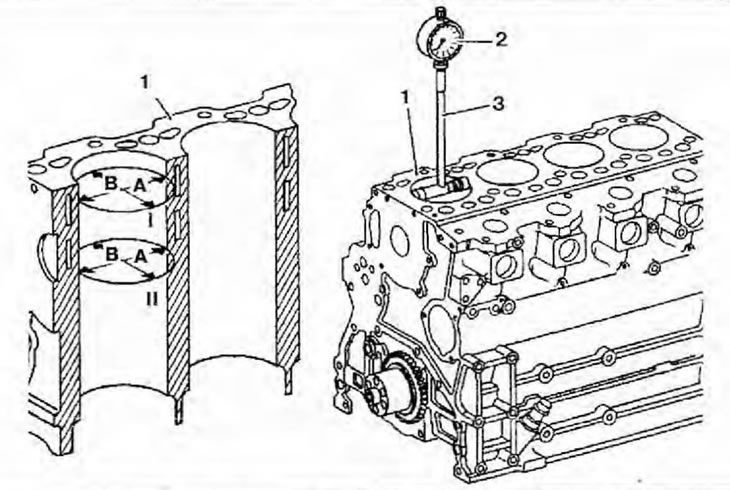

Малюнак 3.20б. Вымярэнне дыяметра цыліндру: 1 - Блок цыліндраў; 2 - Індыкатар; 3 - Нутрамер; А, У - Напрамкі правядзення вымярэнняў; I - Вымярэнне ў ВМТ; II - Вымярэнне пасярэдзіне цыліндру.

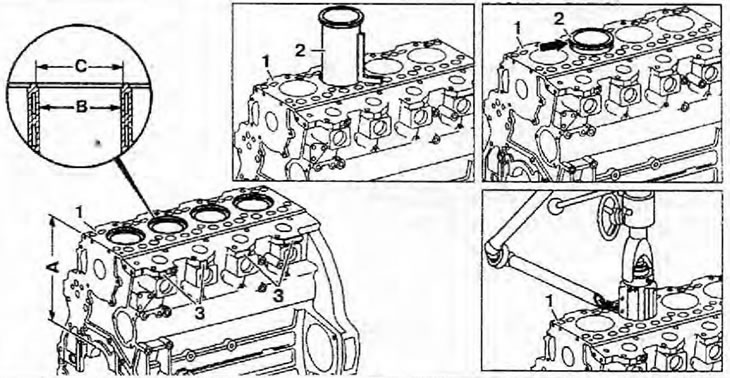

Малюнак 3.20в. Устаноўка гільзы блока цыліндраў: 1 - Блок цыліндраў; 2 - Гільза: 3 - Маркіровачныя паверхні блока цыліндраў; А - Вышыня блока цыліндраў; У - Дыяметр гільзы; З - Дыяметр абшэўкі гільзы.

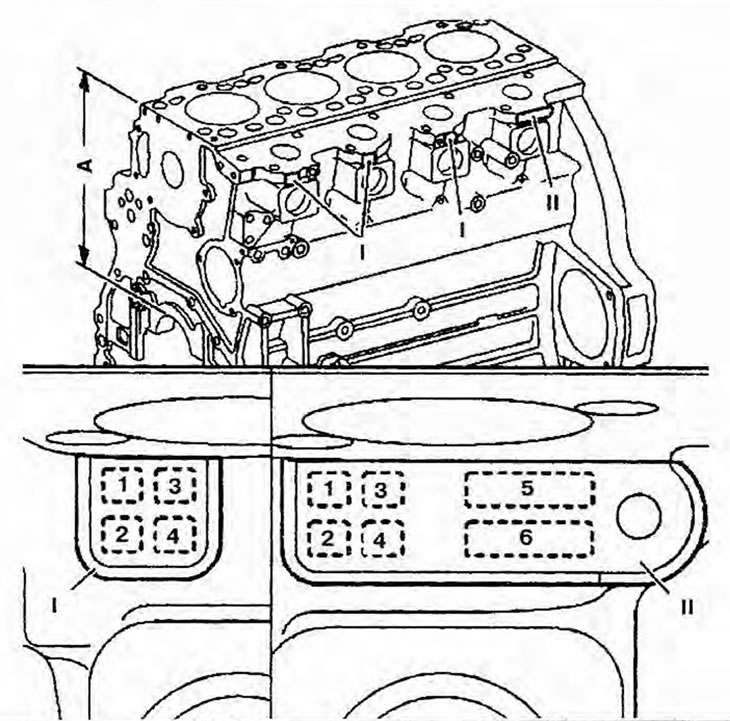

Малюнак 3.20г. Маркіровачныя паверхні блока цыліндраў.

Табліца 3.8. Памеры блока цыліндраў

Параметры		Рухавікі 904.9
Унутраны дыяметр цыліндру або гільзы, мм	Код А	101.985-101.991
	Код У	101.992-102.008
	Код З	102.009-102.015
Вонкавы дыяметр гільзы, мм		106.075-106.095
Шурпатасць Rz сценкі цыліндру або гільзы, мкм		2.5-4.5
Вышыня блока цыліндраў А, вымераная ад сядла карэннага падшыпніка да спалучанай паверхні галоўкі блока цыліндраў, мм	Стандарт	298.35-298.50
	Рэм. памер -0.3	298.05-298.20
	Рэм. памер -0.6	297.75-297.90
	Рэм. памер -0.9	297.45-297.60
Дыяметр У адтуліны ў блоку цыліндраў пад гільзу, мм		106.000-106.035
Дыяметр абшэўкі ў блоку цыліндраў пад гільзу, мм		109.572-109.626
Шурпатасць Rz спалучанай паверхні блока цыліндраў, мм		8-16
