Праверка ўздыму клапана (Mercedes-Benz Vario 814)

1. Круціце каленчаты вап датуль, пакуль поршань правяранага цыліндру не будзе ўсталяваны ў становішча ўзгарання (ВМТ). Каромысла 1 павінны перакрывацца, абедзве штангі штурхачоў могуць круціцца, і маецца зазор паміж клапанам і клапанам (малюнак 3.10).

2. Адрэгулюйце зазоры клапанаў А.

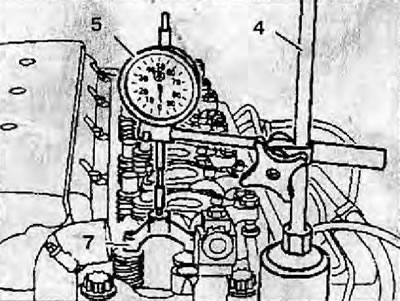

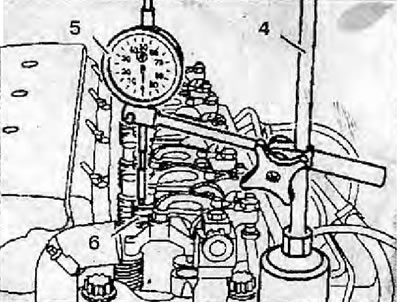

3. Замацуйце трымальнік 4 са стрэлачным індыкатарам 5 на фіксатар спружыны 6 выпускнога клапана або маставое каромысел 7 впускнога клапана.

4. Устанавіце стрэлку індыкатара ў становішча "0".

5. Пракруціце каленчаты вал у напрамку кручэння і вымерайце ўздым клапана В. Параўнайце атрыманыя дадзеныя са спецыфікацыйнымі.

Пад'ём клапанаў:

• рухавікі да нумара 026066 - 9/7 мм.
• рухавікі, пачынаючы з нумара 0260б7 - 10/7мм.

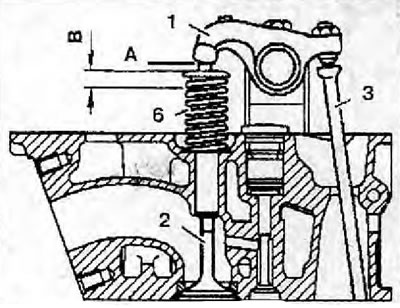

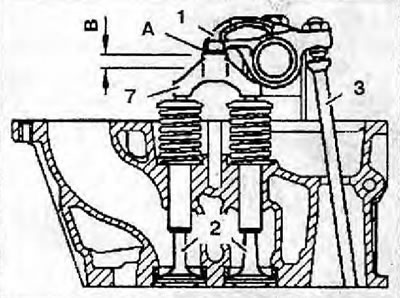

Малюнак 3.10. Праверка ўздыму клапана: 1 - Каромысел клапана; 2 - Клапан; 3 - Штанга штурхача; 4 - Трымальнік; 5 - Стрэлачны індыкатар; 6 - Спружына клапана (з фіксатарам); 7 - Двухбаковае каромысел; А - Зазор клапана; У - Пад'ём клапана.
