Пярэдняе ўшчыльняльнае кольца
1. Зніміце шкіў каленчатага вала / гасільнік крутильных ваганняў і ступіцах.
2. Вымерайце глыбіню ўсталёўкі пярэдняга ўшчыльняльнага кольца.
3. Прасвідруеце ва ўшчыльняльным кольцы два маленькіх адтуліны, размешчаныя ў дыяметральна процілеглых канцах ушчыльняльнага кольца. Укруціце два самонарезающих шрубы ў прасвідраваныя адтуліны ўшчыльняльнага кольца і, выкарыстоўваючы абцугі, выцягніце за галоўкі шрубы ўшчыльняльнае кольца.
4. Альтэрнатыўна можна атрымаць ушчыльняльнае кольца, выкарыстоўваючы лязо адвёрткі як рычаг, але пры гэтым выконвайце асцярожнасць, каб не пашкодзіць гняздо ўшчыльняльнага кольца.
5. Праверце стан распорнай утулкі на пярэднім баку каленчатага вала і, пры неабходнасці, заменіце яе.
6. Ачысціце гняздо для ўшчыльняльнага кольца.
7. Акуніце новае ўшчыльняльнае кольца ў чыстае маторнае масла і, выкарыстаючы трубчастую апраўку які адпавядае дыяметра, усталюеце ўшчыльняльнае кольца ў гняздо на патрабаваную глыбіню. Папярэдне зачыніце тарэц распорнай утулкі ліпкай стужкай для таго, каб не пашкодзіць працоўныя беражкі ўшчыльняльнага кольца пры ўсталёўцы.
8. Зніміце ліпкую стужку з канца распорнай утулкі.
9. Усталюйце шкіў каленчатага вала / гасільнік крутильных ваганняў і ступіцах.
Задняе ўшчыльняльнае кольца

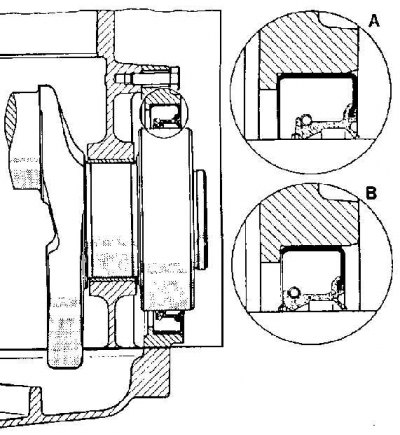

Задняе ўшчыльняльнае кольца каленчатага вала
А - кольца, усталяванае на заводзе;
У - кольца, усталяванае пры рамонце
1. Зніміце махавік / пласціну прывада.
2. Вымерайце глыбіню ўсталёўкі ўшчыльняльнага кольца.
3. Выміце задняе ўшчыльняльнае кольца тым жа метадам, што і пярэдняе ўшчыльняльнае кольца.
4. Праверце стан паверхні каленчатага вала, якая кантактуе з ушчыльняльным кольцам. Пры зносе паверхні каленчатага вала каленчаты вал неабходна замяніць.
5. Ачысціце гняздо для ўшчыльняльнага кольца.
6. Акуніце новае ўшчыльняльнае кольца ў чыстае маторнае масла і, выкарыстаючы трубчастую апраўку які адпавядае дыяметра, усталюеце ўшчыльняльнае кольца ў гняздо на патрабаваную глыбіню. Папярэдне зачыніце ліпкай стужкай задні тарэц каленчатага вала для таго, каб не пашкодзіць працоўныя беражкі ўшчыльняльнага кольца пры ўсталёўцы.
7. Зніміце ліпкую стужку з каленчатага вала.
8. Усталюйце махавік / пласціну прывада.
