Съдържание: Премахване ↡ Монтиране ↡

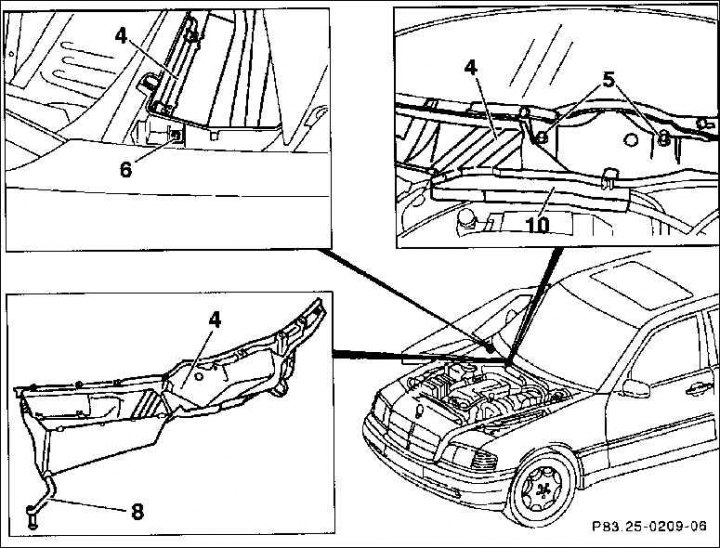

4. Колектор за вода; 5. Гумени стойки за чистачки; 6. Десен монтажен болт; 8. Маркуч за оттичане на водата; 10. Канал за тръбопроводи

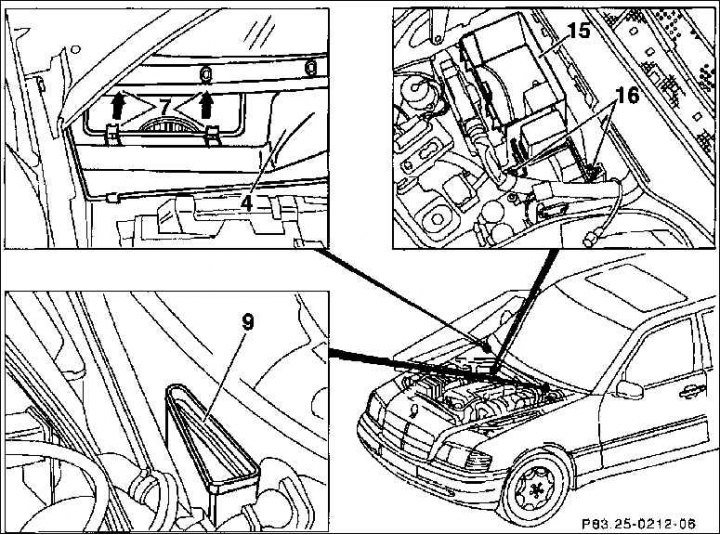

4. Колектор за вода; 7. Скоби за устройство за достъп на въздух; 9. Преливник; 11. Средна част на септума; 12. Скоба; 13. Болт; 14. Пружинна скоба; 15. Поддръжка на контролно устройство; 16. Шестоъгълна гайка
Премахване
1. Отстранете покритието под предното стъкло.
2. Свалете блока за чистачки на предното стъкло.
3. Развийте двете гумени опори (5).
4. Разкачете 4 скоби (7), развийте един болт (6).
5. Изключете кабелния канал (10).
6. Разкачете скобата (12) на горивопроводите.
7. Развийте 4-те винта (13), натиснете 2-те пружинни скоби и отстранете средната част на преградата (11).
Внимание! Когато монтирате средната част на преградата на първоначалното й място, обърнете внимание на гумения накрайник на маркуча за подаване на отопление.
8. Отстранете опората на устройството за управление (15), като развиете трите гайки (16).
9. Отстранете водния колектор.
Внимание! Когато сменяте водния колектор, уверете се, че изходът за вода и дренажният маркуч са в правилната позиция.
Монтиране
Монтажът се извършва в ред, обратен на демонтаж.
